Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 25G1.0 NC - 3120001047

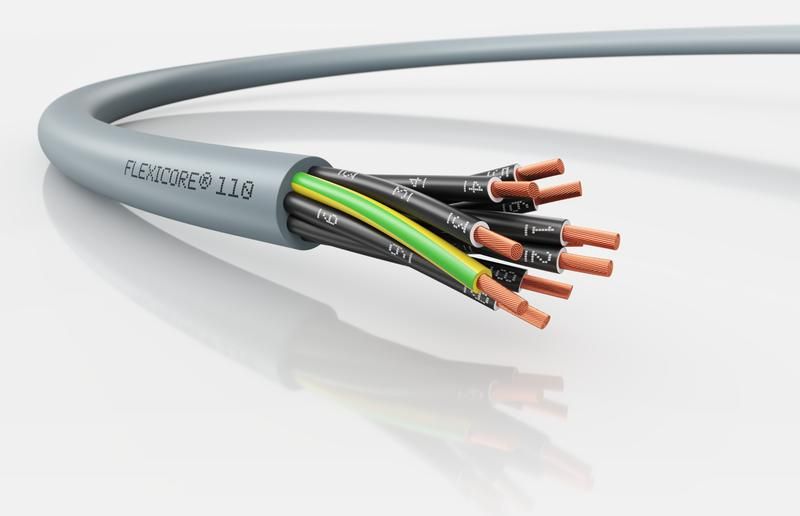

Кабель FLEXICORE 110 25G1.0 (м) от бренда LAPP - это многожильный силовой и контрольный кабель с медными жилами и защитным проводником, предназначенный для стационарной прокладки и ограниченной подвижности в условиях широкого температурного диапазона. Артикул 3120001047 обеспечивает надёжную передачу энергии и сигналов в промышленных системах, где важна устойчивость к маслу, холоду и механическим нагрузкам.

Назначение и область применения

Кабель FLEXICORE 110 25G1.0 (м) используется для передачи электроэнергии и управления оборудованием в условиях повышенных требований. Подходит для:

• промышленного оборудования и автоматических линий;
• систем освещения и контрольных цепей;
• питания измерительных приборов и электроинструментов;
• монтажа внутри зданий и на открытом воздухе;
• закрытых и влажных помещений с перепадами температур.

Изделие применяется там, где требуется долговечность, устойчивость к химическим веществам и надёжность при частых перемещениях кабеля - например, на конвейерах, роботизированных станках или мобильных пультах управления.

Технические характеристики

• Сечение жилы: 1 мм2 - позволяет пропускать ток до 20 А (при нормальных условиях), подходит для слаботочных и силовых цепей.
• Количество жил: 25 - включает 24 токоведущих и 1 защитный (PE) проводник, что удобно для комплексного подключения устройств.
• Материал жил: медь многопроволочная (класс 5 по IEC 60228) - обеспечивает высокую гибкость и устойчивость к изгибам.
• Номинальное напряжение: 300/500 В - безопасно работает в бытовых и промышленных сетях переменного тока.
• Наружный диаметр: 16,93 мм - компактный размер для плотной укладки в каналах и кабель-каналах.
• Диапазон температур: от –60 C до +80 C - сохраняет работоспособность в суровых климатических условиях, включая зимние условия на открытых площадках.
• Изоляция: ПВХ (PVC) - устойчива к влаге, химически стойкая, не выделяет токсичных веществ при нагреве.
• Минимальный радиус изгиба: 4×D (статично), 7×D (ограниченная подвижность) - допускает изгиб при монтаже, но не рекомендует постоянное движение.
• Цвет оболочки: серый - стандартизирован для промышленного использования, легко различим на фоне других кабелей.
• Общий вес: 446 кг за бухту - указывает на длину и массу, важно для транспортировки и подъёмных работ.

Совместимость и монтаж

Кабель FLEXICORE 110 25G1.0 (м) совместим с клеммами, разъёмами и зажимами, рассчитанными на медные многопроволочные жилы сечением 1 мм2. Для монтажа используйте инструменты, подходящие для гибких жил - не допускайте перегибов и пережимов при затяжке контактов. Защитный проводник (PE) обязательно подключается к корпусу оборудования. Максимальная длина участка зависит от допустимой потери напряжения - для точных расчётов используйте таблицы по ГОСТ 31565.

Не применять для прокладки в местах с постоянным трением, острыми кромками или вибрацией выше уровня, указанного в спецификации. При необходимости защиты от механических повреждений - используйте кабельные каналы или гофру.

Безопасность и стандарты

• Соответствует пожаробезопасности по ГОСТ 31565 (О 1.8.2.5.4) - не распространяет горение, снижает риск возгорания при аварийном режиме.
• Тестовое напряжение 4 кВ - гарантирует надёжную изоляцию даже при кратковременных скачках.
• Соответствует REACH, RoHS и ТР ЕАЭС 037/2016 - не содержит свинец и другие опасные вещества, экологически безопасен.
• Климатическое исполнение У1, У2, У3 - предназначен для работы в регионах с умеренным и холодным климатом, включая открытые площадки.

Преимущества

• Высокая гибкость благодаря жилам 5 класса - упрощает прокладку в труднодоступных местах.
• Стойкость к минеральному маслу и дизтопливу - идеален для промзоны, автосервисов, заводов с гидравликой.
• Широкий температурный диапазон - можно использовать в холодильных камерах и на улице зимой.
• Защитный проводник встроен - исключает необходимость дополнительного заземления.
• Произведён в России - гарантированное соответствие ГОСТ и доступность запасных партий.

Ограничения применения

• Не предназначен для постоянного движения - при частых изгибах возможна усталость жил; для таких задач выбирайте кабели с маркировкой “flex” или “chain”.
• Запрещено прокладывать в контакте с открытым пламенем или источниками высокой теплоты (>80 C).
• Не следует использовать в средах с агрессивными растворителями (ацетон, бензол) - ПВХ может разрушаться.
• При монтаже в земле необходимо использование защитных труб - сам кабель не имеет брони.

Примеры использования

• Подключение промышленных роботов на сборочных линиях - кабель проходит через кабель-трассу с ограниченной подвижностью.
• Освещение и управление в холодильных камерах - выдерживает низкие температуры без растрескивания изоляции.
• Питание насосов и датчиков на нефтеперерабатывающем заводе - устойчив к попаданию масла и смазки.
• Монтаж системы сигнализации в логистическом терминале - 25 жил позволяют передавать данные и питание одним кабелем.

Практические советы

• Перед монтажом проверьте минимальный радиус изгиба - не менее 68 мм (4 × 16,93 мм) для стационарной прокладки.
• При оконцевании жил используйте наконечники типа НШВИ-1,0 - они предотвращают ослабление многопроволочной меди.
• При прокладке в одной трассе с другими кабелями соблюдайте интервал между группами - чтобы избежать перегрева.
• Храните бухты в сухом месте, избегая прямого солнечного света - длительное UV-воздействие снижает эластичность ПВХ.
• Гарантия 24 месяца действует при соблюдении условий эксплуатации - сохраняйте документы на монтаж и испытания.
