Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 3G1 NC - 3120001121

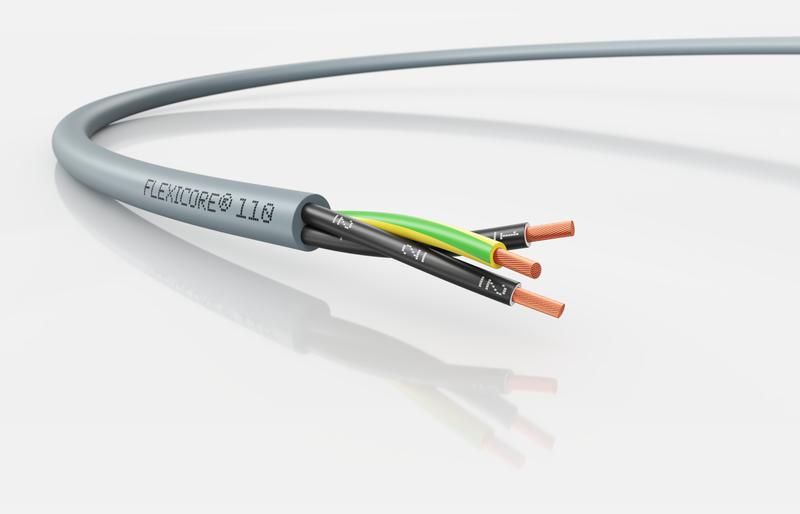

Кабель FLEXICORE 110 3G1.0 от бренда LAPP - это надёжный силовой и контрольный кабель с медными многопроволочными жилами сечением 1 мм2, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Артикул 3120001121 подходит для промышленного монтажа в условиях широкого диапазона температур и повышенной механической нагрузки.

Назначение и область применения

Кабель FLEXICORE 110 3G1.0 используется для передачи электроэнергии и сигналов в промышленных системах. Подходит для монтажа внутри зданий и на улице, в том числе в условиях высокой влажности или перепадов температур. Применяется для питания станков, конвейеров, осветительных сетей, измерительных приборов, электроинструментов и другого промышленного оборудования. Также годится для подключения бытовых и профессиональных электроприборов в условиях, где требуется устойчивость к маслу и низким температурам.

Технические характеристики

• Количество жил: 3 (включая защитный проводник PE)
• Сечение жил: 1 мм2
• Материал жил: медицинская медь, многопроволочная конструкция (класс гибкости 5 по IEC 60228)
• Изоляция: ПВХ (PVC)
• Наружный диаметр: 6,4 мм
• Номинальное напряжение: 300/500 В
• Рабочий температурный диапазон: от –60 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 7×D (при ограниченной подвижности)
• Маслостойкость: да - выдерживает контакт с минеральным маслом и дизтопливом
• Устойчивость к низким температурам: да - сохраняет эластичность при –60 C
• Цвет оболочки: серый
• Пожаробезопасность: соответствие ГОСТ 31565 (класс О 1.8.2.5.4)
• Гарантийный срок: 24 месяца
• Общий вес: 67 кг за катушку

Совместимость и монтаж

Кабель FLEXICORE 110 3G1.0 совместим с типовыми клеммами, разъёмами и зажимами для проводов сечением 1 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в каналах, лотках или трубах соблюдайте минимальный радиус изгиба: 25,6 мм (4×6,4 мм) для стационарной установки, 44,8 мм (7×6,4 мм) при движении кабеля. Защитный проводник (PE) обязательно подключается к контуру заземления. Не рекомендуется использовать в местах постоянного трения или сильного механического воздействия без дополнительной защиты.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (класс пожаробезопасности О 1.8.2.5.4)
• Тестовое напряжение: 4 кВ (выше номинального - повышает запас прочности)
• Не содержит свинец и другие опасные вещества
• Соответствует нормам REACH, RoHS и ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - позволяет применять в открытых и влажных помещениях
• Прошёл испытания по ГОСТ 25018 на масло- и топливостойкость

Преимущества

• Высокая гибкость благодаря многопроволочной конструкции жил - удобен при прокладке в труднодоступных местах
• Стойкость к маслу и дизельному топливу - идеален для промзоны, автосервисов, производств с гидравликой
• Широкий температурный диапазон - работает даже в холодных складах и на открытом воздухе зимой
• Защитный проводник встроен - обеспечивает безопасность при работе с оборудованием
• ПВХ-оболочка серого цвета - легко отличить от других кабелей, снижает риск путаницы при обслуживании

Ограничения применения

Кабель FLEXICORE 110 3G1.0 не предназначен для:

• Подземной прокладки без защитной оболочки или каналов
• Постоянного движения (например, в кабель-каналах с частыми циклами изгиба - требует кабели с более высокой классификацией подвижности)
• Прямого контакта с открытым пламенем или высокими температурами выше +80 C
• Использования в качестве основного кабеля для мощных нагревательных устройств (не рассчитан на длительную работу при предельных нагрузках)

Примеры использования

• Прокладка питания на автоматизированных линиях сборки
• Подключение контроллеров и датчиков в холодильных камерах
• Монтаж освещения на производственной площадке с возможным попаданием масла
• Запитка электроинструмента в мастерской с регулярной мойкой оборудования
• Связь между щитом управления и приводами на открытом участке завода

Практические советы

• Перед монтажом проверьте, что внутренний диаметр гофры или трубы больше наружного диаметра кабеля (6,4 мм) хотя бы на 2–3 мм - это уменьшит трение и продлит срок службы
• При использовании в условиях низких температур (ниже –30 C) не сгибайте кабель сразу после доставки - дайте ему адаптироваться к комнатной температуре 10–15 минут
• Для кабелей с защитным проводником всегда выполняйте заземление - это обязательное условие безопасности
• При необходимости резки - используйте специальный инструмент для ПВХ-оболочек, чтобы не повредить изоляцию жил
• Храните катушки в сухом месте, избегая прямого солнечного света - даже устойчивый ПВХ со временем теряет эластичность под UV-лучами
