Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 14G0.75 nc - 3120000138

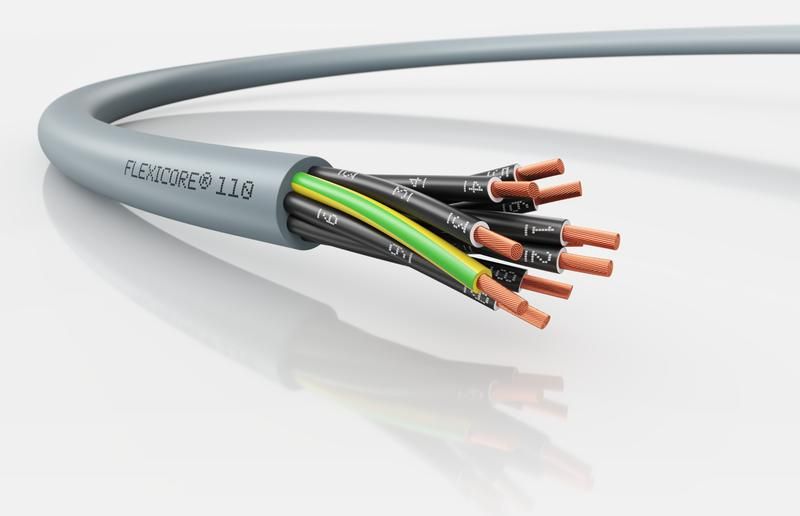

Кабель FLEXICORE 110 14G0.75 (м) от бренда LAPP - это многожильный силовой и контрольный кабель с медными жилами сечением 0,75 мм2, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Он подходит для промышленного оборудования, автоматизации и электроснабжения в условиях широкого диапазона температур, включая открытые площадки. Артикул 3120000138 обеспечивает совместимость с системами монтажа LAPP и аналогичными решениями.

Назначение и область применения

Кабель FLEXICORE 110 14G0.75 (м) используется для передачи энергии и сигналов в промышленных системах. Подходит для:

• Подключения станков, конвейеров, роботов;
• Прокладки в распределительных щитах и на производственных линиях;
• Питания измерительных приборов, датчиков и электроинструментов;
• Осветительных сетей и внутренних электромонтажных работ;
• На открытом воздухе и в помещениях с высокой влажностью - благодаря климатическому исполнению У1–У3.

Из-за повышенной механической прочности и устойчивости к маслу применяется там, где возможны контакты с минеральными маслами и дизтопливом.

Технические характеристики

• Количество жил: 14
• Сечение каждой жилы: 0,75 мм2
• Материал жил: многопроволочная медь (класс гибкости 5 по IEC 60228 / ГОСТ 22483)
• Изоляция: ПВХ (поливинилхлорид)
• Защитный проводник: есть (PE)
• Наружный диаметр: 11,1 мм
• Номинальное напряжение: 300/500 В
• Рабочий температурный диапазон: от –60 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 7×D (при ограниченной подвижности)
• Пожаробезопасность: соответствие ГОСТ 31565 (О 1.8.2.5.4)
• Масса: 208 кг за бухту (длина - 1 метр)
• Цвет оболочки: серый
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 110 14G0.75 (м) совместим с клеммами, разъёмами и зажимами, рассчитанными на жилы сечением 0,75 мм2 и наружным диаметром до 11,1 мм. Для надёжного соединения используйте обжимные наконечники подходящего типа (например, U-образные или цилиндрические). При монтаже соблюдайте минимальный радиус изгиба - особенно при частых перемещениях. Не допускайте перегибов и скручивания. Прокладка в каналах, лотках и трубах рекомендована. Нельзя использовать в качестве тягового элемента - кабель не предназначен для натяжения.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (пожаробезопасность)
• Не содержит свинец и другие запрещённые вещества
• Соответствует нормам REACH, RoHS и ТР ЕАЭС 037/2016
• Тестовое напряжение - 4 кВ (повышенная безопасность изоляции)
• Стандарты на гибкость: IEC 60228, VDE 0295, ГОСТ 22483
• Испытан на масло- и топливостойкость по ГОСТ 25018

Преимущества

• Высокая гибкость благодаря многопроволочной меди класса 5 - удобен при сложном монтаже
• Устойчив к экстремальным температурам - работает даже при –60 C
• Маслостойкая оболочка предотвращает разрушение в агрессивных средах
• ПВХ-изоляция сохраняет целостность при длительной нагрузке
• Зашита от повреждений при случайных ударах и трении
• Серый цвет оболочки снижает видимость при прокладке в светлом интерьере

Ограничения применения

• Не предназначен для постоянного движения (например, в кабель-каналах с частыми циклами изгиба - нужен кабель с усиленной конструкцией, например, ÖLFLEX®)
• Не следует применять в местах с постоянным прямым солнечным излучением - ПВХ со временем теряет эластичность
• Не рекомендуется для прокладки в земле без защиты (не имеет брони)
• Не подходит для подводного использования - хотя IP-защита не указана, материал не рассчитан на длительное погружение
• При температурах ниже –60 C возможна хрупкость - проверьте условия эксплуатации

Примеры использования

• Кабель FLEXICORE 110 14G0.75 (м) установлен в системе управления CNC-станком - 14 жил обеспечивают питание двигателей, сигналы с датчиков и заземление.
• Проложен в цеху пищевой промышленности рядом с насосами - устойчив к попаданию смазочных жидкостей.
• Используется в холодильных камерах - выдерживает низкие температуры без растрескивания.
• Подключен к пульту управления конвейером - гибкость позволяет легко протянуть через каналы и крепления.

Практические советы

• Перед монтажом проверьте, что наружный диаметр 11,1 мм проходит в имеющихся кабельных вводах и муфтах.
• При использовании в условиях влажности - обязательно герметизируйте точки входа кабеля в шкафы.
• Не перегревайте кабель - максимальная температура 80 C - выше этого значения изоляция начинает деградировать.
• При необходимости резки - используйте специальный инструмент, чтобы не повредить жилы.
• Храните бухты в сухом месте, избегая прямого UV-излучения - даже при наличии маслостойкости ПВХ чувствителен к долгому солнцу.
• Для систем с частыми перемещениями - замените на кабели с маркировкой “flex” или “chain” - FLEXICORE 110 подходит лишь для ограниченной подвижности.
