Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 14G1.0 nc - 3120000139

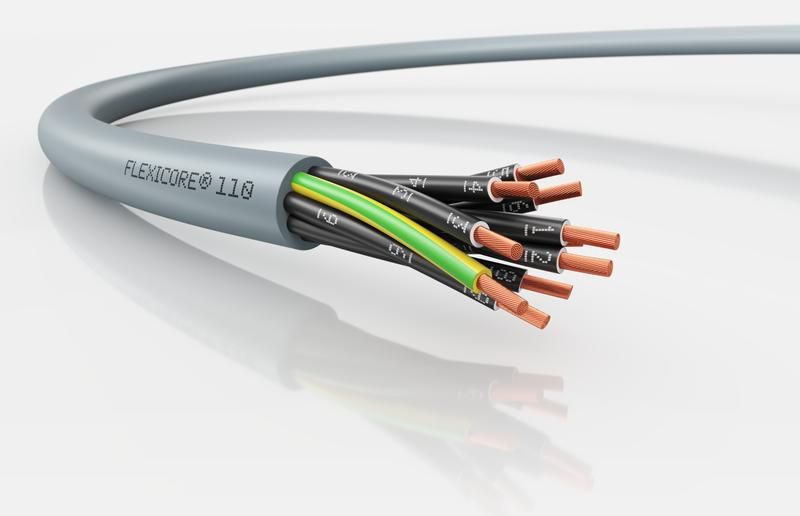

Кабель FLEXICORE 110 14G1.0 (м) от LAPP - это многожильный силовой и контрольный кабель с медными жилами и ПВХ-оболочкой, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Артикул 3120000139 подходит для промышленного оборудования, автоматизации и наружных установок благодаря устойчивости к холоду, маслу и механическим нагрузкам.

Назначение и область применения

Кабель FLEXICORE 110 14G1.0 (м) используется для передачи энергии и сигналов в условиях повышенных требований. Подходит для:

• промышленного оборудования и производственных линий;
• электроснабжения станков, конвейеров, насосов;
• монтажа систем управления, датчиков и измерительных приборов;
• осветительных сетей и подключения электроинструмента;
• прокладки как внутри зданий, так и на открытом воздухе.

Из-за высокой гибкости и устойчивости к перегибам применяется там, где требуется надёжность при частых перемещениях кабеля - например, в мобильных механизмах или на участках с ограниченным пространством.

Технические характеристики

• Сечение жилы: 1 мм2 - обеспечивает допустимую нагрузку до 16 А (при нормальных условиях).
• Количество жил: 14 - включает один защитный проводник (PE), что соответствует требованиям безопасности.
• Материал жил: многопроволочная медь 5 класса гибкости - повышает долговечность при изгибах.
• Номинальное напряжение: 300/500 В - безопасна для цепей переменного тока до 500 В между жилами и до 300 В между жилой и землёй.
• Наружный диаметр: 11,9 мм - компактный размер для плотной укладки в каналах и кабель-каналах.
• Диапазон температур: от –60 C до +80 C - работает в суровых климатах, включая холодные склады и открытые площадки.
• Материал оболочки: ПВХ - устойчив к химическим веществам, легко моется, не выделяет токсины при нагреве.
• Минимальный радиус изгиба: 4×D (стационарно), 7×D (ограниченная подвижность) - соблюдение этого условия продлевает срок службы.
• Цвет оболочки: серый - стандартизирован для промышленного использования, легко различим.
• Гарантия: 24 месяца - подтверждает качество изготовления.

Совместимость и монтаж

Кабель FLEXICORE 110 14G1.0 (м) совместим с клеммами, разъёмами и зажимами, рассчитанными на жилы сечением 1 мм2. Для монтажа рекомендуется использовать инструменты, подходящие для многопроволочных жил - не допускайте пережима при обжиме. Прокладка возможна в кабель-каналах, трубах, лотках, на кабельных трассах. При использовании в движущихся системах важно соблюдать минимальный радиус изгиба - 7×D (≈83 мм), чтобы избежать повреждения жил. Монтаж в местах с постоянным контактом с маслом или топливом - без ограничений.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (пожаробезопасность O 1.8.2.5.4) - не распространяет горение при возгорании.
• Тестовое напряжение 4 кВ - гарантирует надёжную изоляцию даже при кратковременных перенапряжениях.
• Не содержит свинец - соответствие RoHS, REACH, ТР ЕАЭС 037/2016.
• Испытан на масло- и топливостойкость по ГОСТ 25018 - сохраняет целостность при контакте с минеральными маслами и дизтопливом.
• Климатическое исполнение У1, У2, У3 - предназначен для эксплуатации в любых условиях России, включая открытое пространство и влажные помещения.

Преимущества

• Высокая гибкость за счёт жил 5 класса - снижает риск обрыва при частых изгибах.
• Стойкость к экстремальным температурам - можно применять в холодильных камерах и на солнцепёке.
• Защитный проводник встроен - исключает необходимость прокладывать отдельный PE-провод.
• Маслостойкая оболочка - идеален для автосервисов, заводов, нефтедобычи.
• Серый цвет - не выцветает на солнце, хорошо виден в сложных условиях.

Ограничения применения

• Не предназначен для постоянного движения - при частых изгибах более 7×D срок службы сокращается.
• Не следует прокладывать в контакте с открытым пламенем или источниками высокой тепловой энергии (>80 C).
• Не рекомендован для прямого бетонирования - нужна защита в трубах или лотках.
• Не подходит для подземной прокладки без дополнительной защиты от механических повреждений и влаги.

Примеры использования

• Подключение промышленных роботов в сборочном цехе - кабель FLEXICORE 110 14G1.0 (м) выдерживает ежедневные циклы движения.
• Электропитание светильников на открытой площадке - устойчив к зимним морозам и летней влажности.
• Линии управления в пищевой промышленности - не боится мойки водой и чистящих средств.
• Системы автоматизации на нефтебазах - не разрушается при попадании дизельного топлива.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр гофры или трубы больше наружного диаметра кабеля (11,9 мм) хотя бы на 2–3 мм - это предотвратит перегиб.
• При прокладке нескольких кабелей рядом - оставляйте зазор 10–15 % от суммарного диаметра для теплоотвода.
• При работе в условиях низких температур - не изгибайте кабель ниже –20 C без предварительного прогрева.
• Для длительной эксплуатации в условиях вибраций используйте кабельные зажимы с мягкой прокладкой - это снизит нагрузку на изоляцию.
• Запасайте кабель FLEXICORE 110 14G1.0 (м) с запасом длины - особенно при прокладке через несколько точек перехода, чтобы избежать натяжения.
