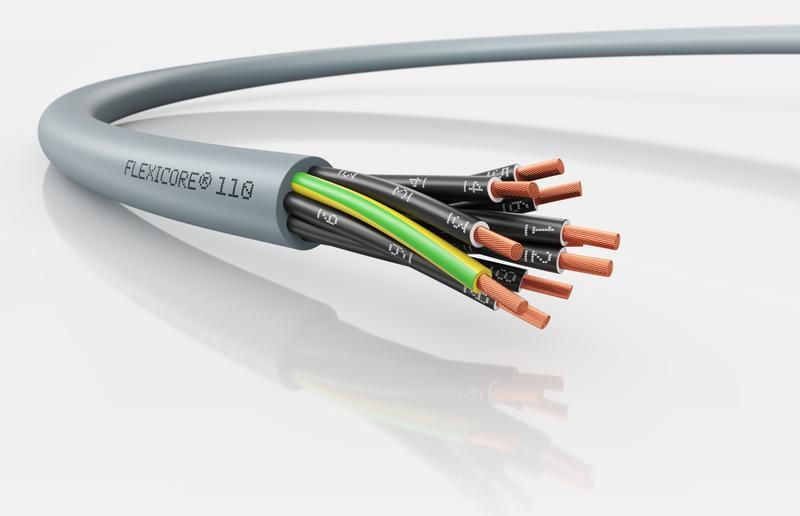

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 21G0.75 NC - 3120001036

Кабель FLEXICORE 110 21G0.75 (м) от LAPP - многожильный силовой и контрольный кабель с медными жилами и ПВХ-изоляцией, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации и электропитания в условиях перепадов температур и контакта с маслом. Артикул 3120001036.

Назначение и область применения

Кабель FLEXICORE 110 21G0.75 (м) используется для передачи энергии и сигналов в промышленных системах. Применяется в качестве силового и контрольного кабеля для:

• станков, конвейеров, роботов;
• промышленных линий и автоматических производств;
• электропитания измерительных приборов и электроинструментов;
• осветительных и распределительных сетей;
• монтажа внутри зданий и на улице - благодаря климатическому исполнению У1–У3.

Подходит для условий с высокой влажностью, пылью и контактами с минеральным маслом и дизтопливом.

Технические характеристики

• Сечение жилы: 0,75 мм2 - обеспечивает допустимую нагрузку до 10 А при нормальных условиях.
• Количество жил: 21 - позволяет передавать несколько цепей управления и питания в одном кабеле.
• Номинальное напряжение: 300/500 В - рассчитан на работу в сетях до 500 В между жилами и 300 В между жилой и землёй.
• Жила: многопроволочная медь 5 класса гибкости - повышает долговечность при изгибах и вибрациях.
• Изоляция и оболочка: ПВХ (PVC) - устойчива к механическим повреждениям, химически стойкая, серого цвета.
• Защитный проводник: есть - обеспечивает безопасное заземление согласно требованиям ПУЭ.
• Наружный диаметр: 13,74 мм - компактный размер для плотной укладки в кабель-каналах и лотках.
• Температурный диапазон: от –60 C до +80 C - работает в холодных складах, на открытых площадках и в нагреваемых цехах.
• Маслостойкость: да - сохраняет целостность при контакте с машинным маслом, смазками, дизельным топливом.
• Пожаробезопасность: соответствие ГОСТ 31565 О 1.8.2.5.4 - не распространяет горение, малая дымообразование.
• Минимальный радиус изгиба: 4×D (при стационарном монтаже), 7×D (при ограниченной подвижности) - важно соблюдать при прокладке.
• Вес: 303 кг за бухту - требует осторожного обращения при транспортировке и размотке.
• Гарантия: 24 месяца - подтверждает надёжность материала и технологии производства.

Совместимость и монтаж

Кабель FLEXICORE 110 21G0.75 (м) совместим с клеммами, разъёмами и зажимами, предназначенными для многопроволочных жил 0,75 мм2. Для монтажа используйте инструменты, подходящие для мягких жил 5 класса - не допускайте перегибов и пережимов. При прокладке в кабельных лотках или трубах учтите наружный диаметр 13,74 мм - он влияет на заполнение канала. Не применяйте кабель в условиях постоянного движения (например, в трёхмерных перемещающихся системах), так как он не предназначен для бесконечной гибкости.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (пожаробезопасность), ГОСТ 22483 (класс гибкости жил), ГОСТ 25018 (маслостойкость).
• Соответствует IEC 60228 и VDE 0295 - международные стандарты на медные жилы.
• Не содержит свинец, фталаты и другие опасные вещества - соответствует RoHS, REACH и ТР ЕАЭС 037/2016.
• Климатическое исполнение У1–У3 - можно использовать в помещениях и на открытом воздухе при любых погодных условиях.

Преимущества

• Высокая гибкость жил 5 класса - снижает риск обрыва при частичных изгибах.
• Стойкость к маслу и топливу - продлевает срок службы в машиностроении и автосервисе.
• Широкий температурный диапазон - надёжно работает даже в зимних условиях (-60 C).
• Заземляющая жила в составе - исключает необходимость прокладывать отдельный PE-провод.
• Серая оболочка - легко отличить от других кабелей, удобна для маркировки и обслуживания.

Ограничения применения

• Не предназначен для постоянного движения - не заменяет кабели типа TPE или E-Cable.
• Не рекомендован для прямого закапывания в грунт - требуется защита в трубах или кабель-каналах.
• ПВХ-оболочка теряет эластичность ниже –40 C - при очень низких температурах избегайте резких изгибов.
• Не следует применять в местах с постоянным воздействием открытого пламени или высоких температур выше +80 C.

Примеры использования

• Кабель FLEXICORE 110 21G0.75 (м) установлен в пульте управления CNC-станка - передаёт питание двигателей и сигналы с датчиков.
• Проложен в цехе по сборке автомобилей - питает пневматические клапаны и световые сигнализаторы.
• Используется на открытой насосной станции - выдерживает перепады температур и попадание масла.
• Подключен к контроллеру PLC в холодильном складе - работает при –50 C без потери герметичности.

Практические советы

• Перед монтажом проверьте минимальный радиус изгиба - 4×13,74 = ~55 мм для стационарной прокладки; 7×13,74 = ~96 мм при движении.
• При оконцевании жил используйте наконечники с внутренним диаметром, соответствующим 0,75 мм2 - не затягивайте слишком сильно, чтобы не сломать многопроволочные жилы.
• При прокладке нескольких кабелей FLEXICORE 110 21G0.75 (м) в одной шахте или лотке учитывайте суммарный диаметр - не перегружайте канал более чем на 40 %.
• Храните бухты в сухом месте, избегая прямого солнечного света - хотя ПВХ устойчив к УФ, длительное воздействие снижает прочность.
• При замене старого кабеля - выбирайте тот же артикул 3120001036, чтобы сохранить совместимость с существующими разъёмами и защитными устройствами.
