Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 21G1.0 NC - 3120001037

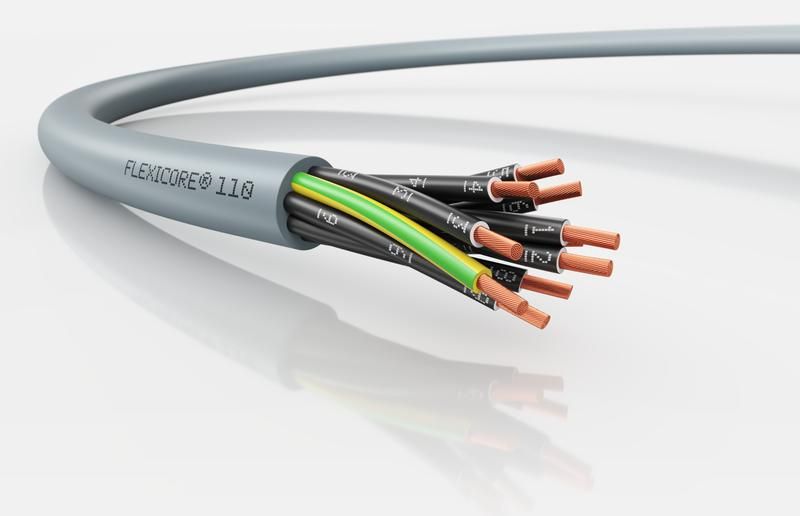

Кабель FLEXICORE 110 21G1.0 (м) от бренда LAPP - многожильный силовой и контрольный кабель с медными жилами и ПВХ-оболочкой, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Артикул 3120001037 обеспечивает надёжную передачу энергии и сигналов в условиях экстремальных температур, повышенной механической нагрузки и контакта с маслом.

Назначение и область применения

Кабель FLEXICORE 110 21G1.0 (м) используется для прокладки в электрических системах, где требуется высокая гибкость и устойчивость к агрессивным средам. Подходит для:

• промышленного оборудования и автоматических линий;
• электропитания станков, конвейеров, насосов;
• монтажа контрольных цепей и измерительных приборов;
• осветительных сетей в производственных зданиях;
• подключения электроинструмента и переносных устройств;
• наружной и внутренней прокладки - в сухих, влажных и открытых условиях.

Изготовлен для климатических условий У1, У2, У3 - работает при температурах от –60 C до +80 C, включая зимние условия и нагреваемые помещения.

Технические характеристики

• Сечение жилы: 1 мм2 - оптимально для токов до 16–20 А в зависимости от способа прокладки.
• Количество жил: 21 - включает защитный проводник (PE), что позволяет использовать кабель в системах TN-S и TT.
• Материал жил: многопроволочная медь 5 класса гибкости по IEC 60228 и ГОСТ 22483 - обеспечивает долгую службу даже при частых изгибах.
• Номинальное напряжение: 300/500 В - безопасно для бытовых и промышленных сетей переменного тока.
• Наружный диаметр: 14,7 мм - компактный профиль для плотной укладки в каналах и кабель-каналах.
• Оболочка: ПВХ (PVC) - серого цвета, маслостойкая, устойчива к УФ-излучению и химическим веществам (минеральное масло, дизтопливо).
• Температурный диапазон: –60…+80 C - сохраняет эластичность при морозах и не деформируется при нагреве.
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 7×D (при ограниченной подвижности) - соблюдение этого правила продлевает срок службы.
• Пожаробезопасность: соответствие ГОСТ 31565 (класс О 1.8.2.5.4) - не распространяет горение, малое дымообразование.
• Экологические нормы: не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016.
• Гарантия: 24 месяца.
• Вес: 364 кг за бухту - рассчитан на крупные объекты.

Совместимость и монтаж

Кабель FLEXICORE 110 21G1.0 (м) совместим с клеммами, разъёмами и зажимами, предназначенными для многопроволочных жил 1 мм2. Для монтажа рекомендуется:

• не допускать перегибы меньше минимального радиуса изгиба - особенно при движущихся участках;
• использовать кабельные муфты и крепления с радиусом закругления ≥4×14,7 мм = 58,8 мм;
• при прокладке в трассах с большим числом изгибов - применять направляющие ролики;
• защитить концы жил специальными наконечниками (например, НШВИ-1,0) для предотвращения расплетения;
• не прокладывать рядом с источниками тепла выше +80 C - даже при маслостойкости оболочка теряет прочность при длительном перегреве.

Безопасность и стандарты

• Соответствует ГОСТ 31565 - класс пожарной безопасности О 1.8.2.5.4 (ограниченное распространение пламени, низкое выделение дыма и токсичных газов).
• Тестовое напряжение 4 кВ - гарантирует надёжную изоляцию даже при кратковременных перенапряжениях.
• Подтверждённая стойкость к маслу и топливу по ГОСТ 25018 - проверено в лабораторных условиях.
• Соответствует международным стандартам IEC 60228, VDE 0295 - жилы имеют гарантированную гибкость.

Преимущества

• Высокая гибкость благодаря жилам 5 класса - удобен при сложной маршрутизации и частых перемещениях.
• Стойкость к маслу и топливу - идеален для автосервисов, заводов, транспорта.
• Работает при экстремально низких температурах - не трескается при монтаже зимой.
• Защитный проводник встроен - исключает необходимость прокладки отдельного PE-проводника.
• Соответствие европейским и российским экологическим нормам - можно использовать в любых сферах, включая пищевую и медицинскую промышленность.

Ограничения применения

• Не предназначен для постоянного движения (например, в кабель-трассах с бесконечным циклом изгиба) - для таких задач нужен кабель типа TPE или EPDM.
• Не следует прокладывать в местах с регулярным воздействием открытого пламени или температур выше +80 C - риск повреждения оболочки.
• Не рекомендован для прямого земляного монтажа без защиты (например, в трубах или кабель-каналах) - ПВХ не устойчив к механическому давлению грунта.
• Не применяется в системах с постоянным напряжением выше 500 В - максимальное рабочее напряжение 300/500 В.

Примеры использования

• Прокладка в цехах автомобильных заводов - питание роботов и датчиков, где возможны утечки масла.
• Контрольные цепи на конвейерах - гибкость позволяет легко интегрировать в подвижные секции.
• Освещение холодильных камер - выдерживает низкие температуры без потери герметичности.
• Электроснабжение насосных станций - устойчив к влаге и химически активным средам.
• Передвижные электростанции и ремонтные бригады - кабель FLEXICORE 110 21G1.0 (м) легко сворачивается и транспортируется.

Практические советы

• При заказе учитывайте длину - кабель реализуется метражом, артикул 3120001037 - один метр, бухты по 100–500 м.
• Для прокладки в шахтах и коллекторах используйте кабельные лотки с радиусом изгиба >58 мм.
• Проверьте целостность оболочки перед монтажом - микротрещины при заморозке могут возникнуть при неправильном хранении.
• Не перегружайте жилы - при токе более 20 А в течение нескольких часов возможен перегрев, особенно при плотной укладке.
• Храните в сухом месте при температуре от –10 C до +30 C - избегайте прямого солнечного света и резких перепадов температур.
