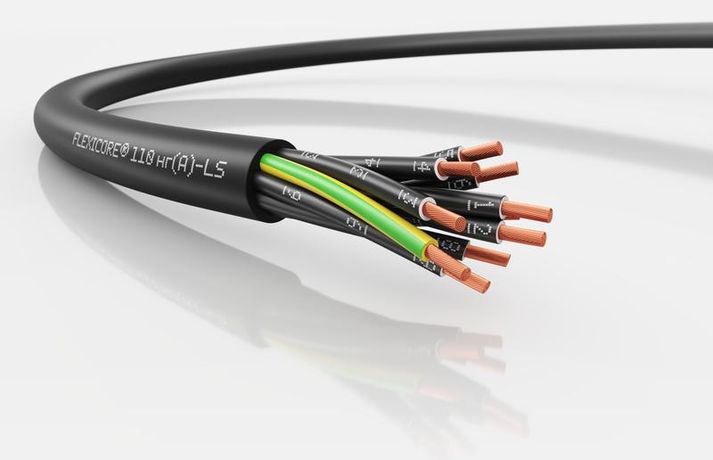

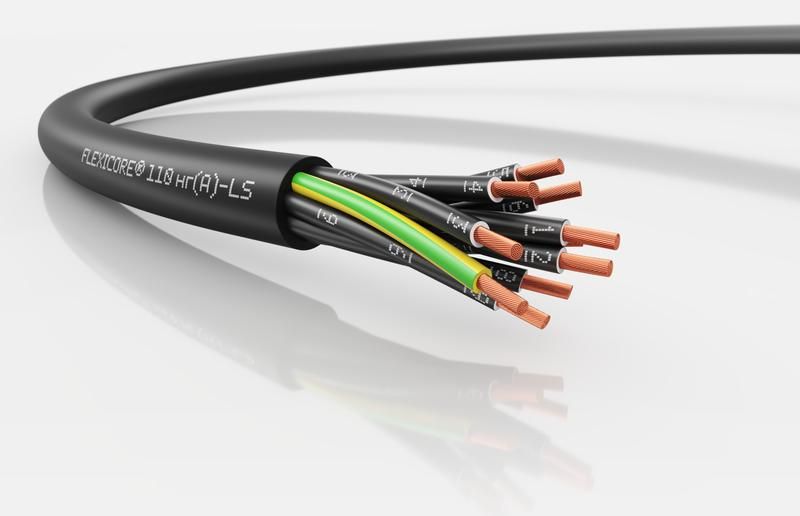

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 16G1.0 NC - 3120001064

Кабель LAPP FLEXICORE 110 нг(А)-LS 16G1.0 (м) - силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, освещения, автоматизации и подключения электроинструментов. Произведён в России, соответствует высоким требованиям пожарной безопасности и экологической нормативной базе.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 16G1.0 (м) используется для передачи энергии и сигналов в условиях, где важна безопасность и надёжность. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в распределительных щитах, для питания измерительных приборов и электрооборудования. Подходит как для внутренней, так и для наружной прокладки - в том числе на открытых участках, в сырых и сухих помещениях.

Технические характеристики

• Сечение жилы: 1 мм2
• Количество жил: 16
• Тип жилы: многопроволочная, 5 класс гибкости (соответствие IEC 60228, VDE 0295, ГОСТ 22483)
• Материал жилы: медь
• Материал оболочки: ПВХ (PVC) с низким выделением дыма
• Номинальное напряжение: 300/500 В
• Защитный проводник: есть (PE)
• Наружный диаметр: 13,1 мм
• Диапазон рабочих температур: от –50 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Общий вес: 317 кг за бухту
• Цвет оболочки: чёрный
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 16G1.0 (м) совместим с типичными клеммниками, зажимами и разъёмами для медных жил сечением 1 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в каналах, лотках или трубах учитывайте наружный диаметр 13,1 мм. Минимальный радиус изгиба - 52,4 мм (4×D) для стационарной установки; при частых перемещениях (например, в мобильных устройствах) соблюдайте радиус 131 мм (10×D).

Безопасность и стандарты

• Пожаробезопасность: соответствие ТР ТС 037/2016, ГОСТ 31565, ПРГП 1б (по ГОСТ IEC 60332-3-22) - не распространяет горение при групповой прокладке
• Низкое выделение дыма: ПД 2 (по ГОСТ IEC 61034-2) - снижает риск задымления при возгорании
• Экологическая безопасность: не содержит свинец, соответствует RoHS, REACH
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - рассчитан на работу в суровых условиях, включая открытый воздух

Преимущества

• Высокая гибкость благодаря жилам 5 класса - удобен при монтаже в плотных пространствах
• Улучшенная механическая прочность оболочки - устойчив к трению, давлению и воздействию химических веществ
• Стабильная работа при широком диапазоне температур - от Arctic-условий до нагрева в цехах
• Проверенное тестовое напряжение 4 кВ - повышенная надёжность изоляции
• Производство в РФ - гарантия качества и доступность запасов

Ограничения применения

• Не предназначен для постоянной подвижности (например, в кабель-каналах тросового типа или роботах с частыми поворотами)
• Не рекомендован для прямого закапывания в грунт - требует защиты в трубах или лотках
• Избегайте длительного контакта с маслами, растворителями и агрессивными химикатами - ПВХ оболочка не устойчива ко всем видам органических жидкостей
• Не использовать в качестве основного кабеля для мощных двигателей выше 1,5–2 кВт без проверки нагрузки по току

Примеры использования

• Подключение контроллеров и датчиков на автоматизированных линиях
• Прокладка в шкафах управления станков и CNC-устройств
• Освещение производственных площадей и складских комплексов
• Питание переносных электроинструментов в цехах
• Монтаж в холодильных камерах и наружных осветительных системах

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие перегибов - особенно при работе в холодную погоду (ниже –20 C)
• При прокладке нескольких кабелей рядом учитывайте тепловую нагрузку - максимальная температура окружающей среды не должна превышать +80 C
• Для оконцевания жил используйте наконечники, соответствующие сечению 1 мм2 и классу гибкости 5
• При использовании в местах с возможным механическим воздействием (например, вдоль проходов) применяйте дополнительную защиту - гофру или металлический рукав
• Храните бухты в сухом месте, избегая прямого солнечного света - даже при UV-стабилизированной оболочке долгое воздействие ультрафиолета снижает срок службы
