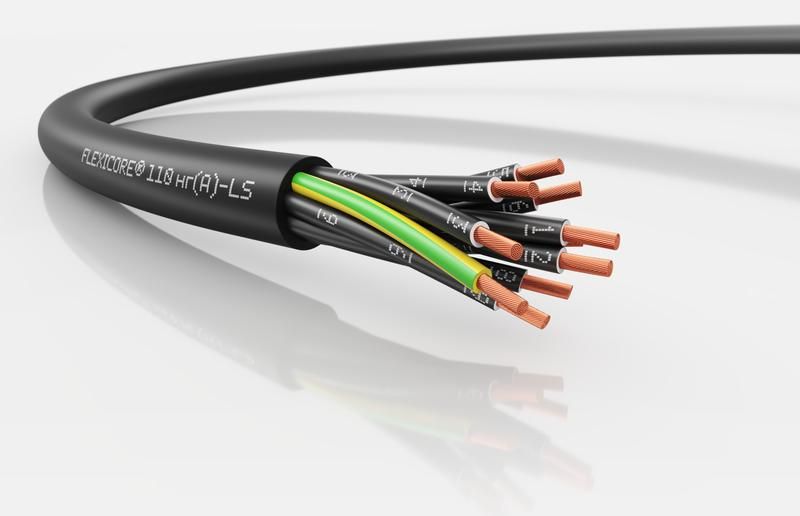

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 14G1.0 nc - 3120000154

Кабель FLEXICORE 110 нг(А)-LS 14G1 от LAPP - силовой и контрольный кабель с повышенными показателями пожаробезопасности и надёжности, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых системах. Артикул 3120000154 обеспечивает устойчивую работу при широком диапазоне температур и в условиях высокой влажности.

Назначение и область применения

Кабель FLEXICORE 110 нг(А)-LS 14G1 используется для передачи энергии и сигналов в электрических установках. Подходит для прокладки как внутри зданий, так и на открытом воздухе. Применяется в промышленном оборудовании, производственных линиях, системах автоматизации, освещении, для подключения измерительных приборов, электроинструментов и других устройств с питанием до 500 В.

Технические характеристики

• Сечение жилы: 1 мм2
• Количество жил: 14 (включая защитный проводник)
• Тип жилы: многопроволочная, 5 класс гибкости по IEC 60228, VDE 0295, ГОСТ 22483
• Материал жилы: медь
• Материал оболочки: ПВХ (PVC) с низким выделением дыма
• Номинальное напряжение: 300/500 В
• Наружный диаметр: 11,9 мм
• Диапазон рабочих температур: от –50 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Цвет оболочки: чёрный
• Гарантийный срок: 24 месяца
• Общий вес бухты: 274 кг
• Исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - для работы в сухих и влажных условиях, в том числе на открытом воздухе

Совместимость и монтаж

Кабель FLEXICORE 110 нг(А)-LS 14G1 совместим с типичными клеммниками, разъёмами и зажимами для медных жил сечением 1 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - избегайте перегибов и повреждения изоляции. При прокладке в каналах, лотках или трубах соблюдайте минимальный радиус изгиба. Защитный проводник (PE) обязательно подключается к контуру заземления.

Безопасность и стандарты

• Соответствует ТР РФ №123-ФЗ и ГОСТ 31565 (класс пожаробезопасности ПРГП 1б по ГОСТ IEC 60332-3-22)
• Низкое выделение дыма - ПД 2 по ГОСТ IEC 61034-2
• Не содержит свинец и другие токсичные вещества
• Соответствует RoHS, REACH и ТР ЕАЭС 037/2016
• Тестовое напряжение: 4 кВ (повышенная прочность изоляции)

Преимущества

• Высокая устойчивость к экстремальным температурам - работает даже при –50 C
• Уменьшенное образование дыма при возгорании - повышает видимость и безопасность эвакуации
• Жилы 5 класса гибкости обеспечивают долговечность при частых изгибах (до 10×D)
• Защитный проводник встроен - исключает необходимость дополнительного заземляющего кабеля
• ПВХ-оболочка с низким дымовыделением снижает риск распространения огня и токсичных выбросов

Ограничения применения

• Не предназначен для постоянного механического движения (например, в кабель-каналах с частыми циклами изгиба - требует применение гибких шнуров типа ÖLFLEX®)
• Не рекомендован для прямого заливания в бетон без защиты в гофре или трубе
• При температурах ниже –50 C возможна потеря эластичности - требуется предварительный прогрев перед изгибом
• Не следует использовать в контакте с растворителями, маслами и агрессивными химикатами - оболочка ПВХ не устойчива к таким воздействиям

Примеры использования

• Подключение станков и конвейеров в заводских цехах
• Прокладка в распределительных щитах и пультах управления
• Освещение производственных площадей и складов
• Питание датчиков, контроллеров и измерительных приборов
• Монтаж электропитания на открытых участках объектов (террасы, крытые автостоянки)

Практические советы

• При прокладке в местах с высокой влажностью проверьте герметичность входов в оборудование - кабель устойчив к влаге, но соединения должны быть защищены
• Для удобства монтажа используйте кабельные каналы с достаточным внутренним диаметром (>14 мм) - наружный диаметр кабеля составляет 11,9 мм
• Перед резкой убедитесь, что концы жил не деформированы - многопроволочные жилы легко рассыпаются при некорректной обработке
• При использовании в холодных условиях (ниже –20 C) храните бухты в тепле минимум 2 часа перед монтажом
• Проверяйте соответствие цвета оболочки (чёрный) требованиям проекта - он не всегда является стандартным для сигнальных цепей
