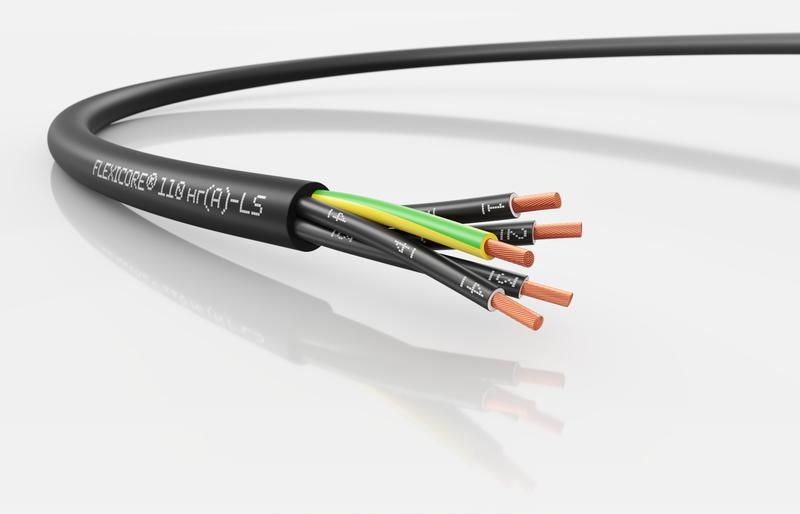

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 5G0.75 NC - 3120001165

Кабель LAPP FLEXICORE 110 нг(А)-LS 5G0.75 (м) - силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и ограниченной подвижности в промышленных и бытовых условиях. Благодаря низкому выделению дыма и высокой пожаробезопасности, он подходит для установок в зданиях с повышенными требованиями к безопасности.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 5G0.75 (м) используется для передачи электроэнергии и сигналов в системах управления, автоматизации и освещения. Подходит для прокладки как внутри помещений, так и на улице. Применяется в промышленном оборудовании, производственных линиях, станках, конвейерах, для подключения измерительных приборов, электроинструментов и осветительных сетей. Также допущен для монтажа в местах с возможным воздействием влаги и перепадами температур.

Технические характеристики

• Сечение жил: 0,75 мм2
• Количество жил: 5
• Материал жил: медь, многопроволочная конструкция (класс 5 гибкости по IEC 60228)
• Номинальное напряжение: 300 В
• Наружный диаметр: 7,4 мм
• Материал оболочки: ПВХ (PVC) с низким выделением дыма
• Цвет оболочки: черный
• Диапазон рабочих температур: от –50 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Испытательное напряжение: 4 кВ
• Общий вес: 95 кг за бухту
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 5G0.75 (м) совместим с типичными клеммниками, разъемами и зажимами для медных жил сечением 0,75 мм2. Для надежного контакта используйте наконечники или обжимные гильзы. Монтаж допускается в кабель-каналах, лотках, трубах, а также на открытых поверхностях. Учитывайте минимальный радиус изгиба - не менее 29,6 мм (4×7,4 мм) при стационарной прокладке. При частых перемещениях (например, в мобильных устройствах) применяйте только с соблюдением радиуса 74 мм (10×7,4 мм).

Безопасность и стандарты

• Соответствует ТР РФ №123-ФЗ и ГОСТ 31565 (группа горючести ПРГП 1б, по ГОСТ IEC 60332-3-22)
• Низкое выделение дыма - соответствие ПД 2 по ГОСТ IEC 61034-2
• Не содержит свинец, соответствует RoHS, REACH и ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - рассчитан на работу в условиях повышенной влажности и на открытом воздухе

Преимущества

• Высокая устойчивость к возгоранию - самозатухание пламени даже при групповой прокладке
• Минимальное образование дыма при нагреве - повышает видимость и безопасность эвакуации
• Улучшенные механические свойства - устойчив к трению, давлению и деформациям
• Широкий температурный диапазон - работает в холодных регионах и в теплых цехах
• Медные жилы класса 5 обеспечивают хорошую гибкость без потери прочности

Ограничения применения

• Не предназначен для постоянного движения (например, в тросиках или энергоцепях) - требует ограничения подвижности
• Не рекомендован для прямого закапывания в грунт без защиты (не имеет брони)
• Не следует использовать при напряжении выше 300 В - риск пробоя изоляции
• При температурах ниже –50 C требуется предварительный прогрев перед изгибом

Примеры использования

• Подключение станков и CNC-оборудования в металлообработке
• Прокладка сигнальных линий в системах автоматизации цеха
• Освещение в складских помещениях с высокими требованиями к пожарной безопасности
• Питание насосов и вентиляторов на открытом воздухе
• Монтаж электропитания в медицинском и пищевом оборудовании

Практические советы

• При прокладке нескольких кабелей LAPP FLEXICORE 110 нг(А)-LS 5G0.75 (м) рядом - соблюдайте расстояние между ними, чтобы избежать перегрева
• Перед резкой проверьте целостность оболочки - поврежденная изоляция снижает уровень пожаробезопасности
• Для длительной работы в условиях влажности используйте герметичные вводы и муфты
• При использовании в холодных условиях (–30 C и ниже) избегайте резких движений - материал становится хрупче
• Проверяйте посадочные размеры клеммников - сечение 0,75 мм2 требует точного подбора зажимов
