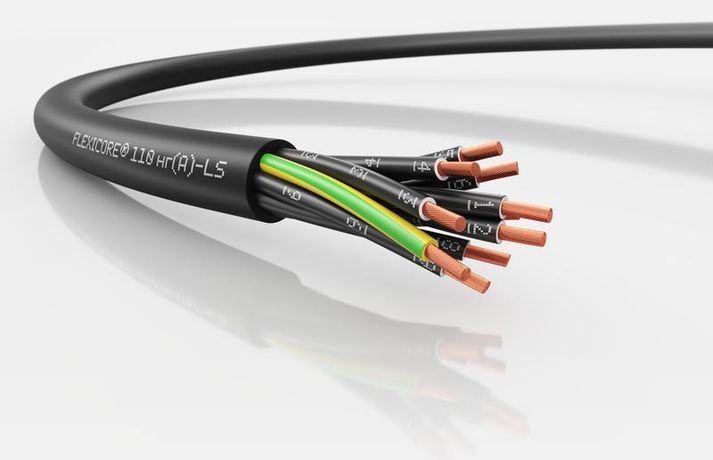

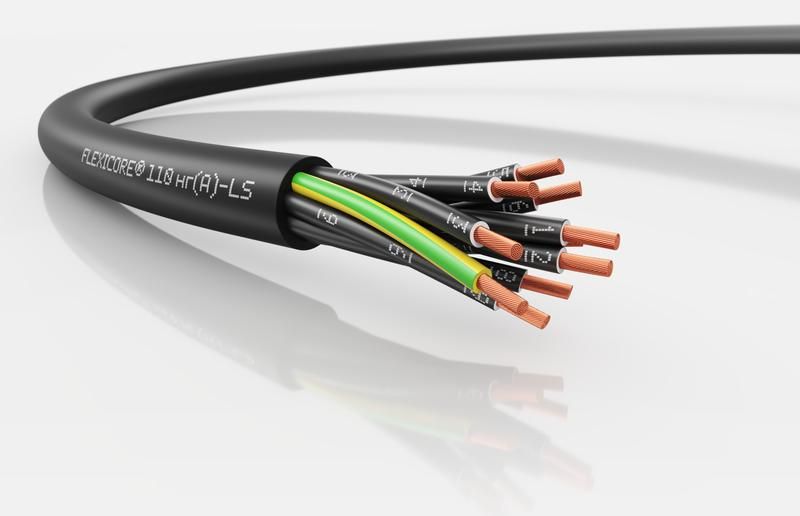

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 10G0.75 nc - 3120000148

Кабель FLEXICORE 110 нг(А)-LS 10G0.75 (м) от LAPP - силовой и контрольный кабель с повышенными требованиями к безопасности и механической устойчивости, предназначенный для стационарной прокладки и ограниченной подвижности в промышленных и бытовых системах. Артикул 3120000148 обеспечивает надёжную передачу энергии и сигналов даже в сложных условиях.

Назначение и область применения

Кабель FLEXICORE 110 нг(А)-LS 10G0.75 (м) используется для прокладки в электрических установках, где важна безопасность при возгорании и долговечность. Подходит для внутренних и наружных работ - в цехах, на производственных линиях, в системах автоматизации, освещения, для подключения электроинструмента и измерительных приборов. Применяется там, где требуется одновременно высокая гибкость, низкая дымообразование и соответствие нормам пожарной безопасности.

Технические характеристики

• Сечение жил: 0,75 мм2
• Количество жил: 10 (включая защитный проводник PE)
• Материал жил: медные многопроволочные (класс 5 по IEC 60228)
• Номинальное напряжение: 300/500 В
• Наружный диаметр: 10,1 мм
• Материал оболочки: ПВХ (PVC) с низким выделением дыма
• Цвет оболочки: чёрный
• Диапазон рабочих температур: от –50 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Испытательное напряжение: 4 кВ
• Общий вес: 183 кг за бухту
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 110 нг(А)-LS 10G0.75 (м) совместим с типичными клеммниками, зажимами и разъёмами для медных жил сечением 0,75 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в каналах, лотках или трубах соблюдайте минимальный радиус изгиба. Защитный проводник (PE) обязательно подключается к контуру заземления. Монтаж возможен как в закрытых, так и в открытых трассах - в том числе на улице.

Безопасность и стандарты

Кабель соответствует:

• ТР ТС 037/2016 (ограничение опасных веществ)
• REACH и RoHS (без свинца и других токсичных компонентов)
• ГОСТ 31565 (пожарная безопасность): класс пожарной опасности ПРГП 1б, уровень дымообразования ПД 2
• ГОСТ IEC 60332-3-22 (не распространяет горение при групповой прокладке)
• ГОСТ IEC 61034-2 (низкое выделение дыма при горении)

Высокая степень пожарной безопасности позволяет использовать кабель в местах с большим скоплением людей и оборудованием - офисах, производственных зонах, медицинских учреждениях.

Преимущества

• Медные многопроволочные жилы обеспечивают гибкость и долговечность при частых изгибах
• ПВХ-оболочка с низким выделением дыма снижает риск задымления при аварии
• Узкий наружный диаметр (10,1 мм) упрощает прокладку в плотных трассах
• Широкий температурный диапазон (-50…+80 C) позволяет применять кабель в холодных регионах и нагреваемых зонах
• Отсутствие свинца и соответствие экологическим нормам делают его безопасным для окружающей среды

Ограничения применения

Не предназначен для постоянного движения (например, в кабель-каналах с частыми перемещениями, как в робототехнике). Не рекомендуется для прямого подземного монтажа без защиты (например, в трубах или лотках). Не следует использовать в контакте с маслами, растворителями или агрессивными химикатами - материал оболочки не рассчитан на такие воздействия. Также не применяйте в качестве основного кабеля для мощных двигателей выше 1,5 кВт без расчёта потерь и нагрева.

Примеры использования

• Подключение станков и конвейеров в заводских цехах
• Прокладка сигнальных линий в системах автоматизации (PLC, датчики)
• Осветительные сети в торговых центрах и складах
• Питание электроинструмента на стройплощадках
• Монтаж в шкафах управления и распределительных щитах

Практические советы

• При прокладке в одной трассе с другими кабелями учитывайте суммарный диаметр - FLEXICORE 110 нг(А)-LS 10G0.75 (м) имеет наружный диаметр 10,1 мм, что влияет на заполнение каналов
• Перед резкой проверьте целостность изоляции - повреждённый кабель теряет пожаробезопасные свойства
• Для длительной работы при максимальной нагрузке контролируйте температуру жил - при токах близких к предельным возможен нагрев до +80 C
• При использовании на открытом воздухе убедитесь, что кабель не подвергается длительному УФ-воздействию без дополнительной защиты (оболочка не UV-стабилизирована)
• При монтаже в условиях повышенной влажности (например, в подвале) используйте герметичные вводы - хотя кабель устойчив к влаге, соединения требуют защиты
