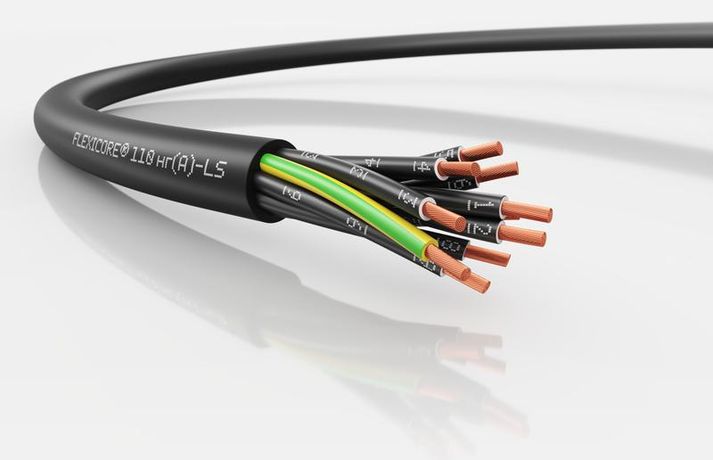

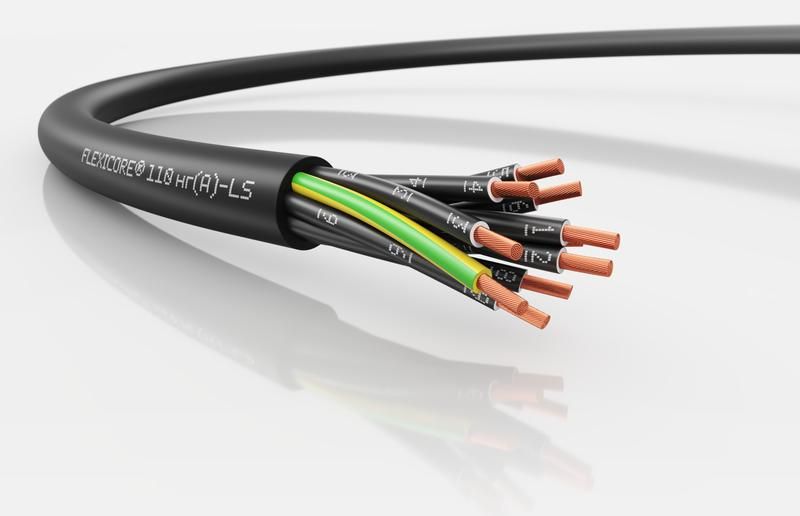

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 21G1.0 NC - 3120001087

Кабель FLEXICORE 110 нг(А)-LS 21G 1.0 от LAPP - это силовой и контрольный кабель с медными многопроволочными жилами сечением 1 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Благодаря негорючему и малодымному исполнению нг(A)-LS, он безопасно используется в зданиях, на производстве и на улице. Артикул 3120001087 соответствует международным стандартам безопасности и экологичности.

Назначение и область применения

Кабель FLEXICORE 110 нг(А)-LS 21G 1.0 применяется там, где важны безопасность, надежность и долговечность. Он подходит для:

• электроснабжения промышленного оборудования и автоматических линий;
• монтажа систем управления, контроля и сигнализации;
• питания измерительных приборов, электроприборов и электроинструментов;
• осветительных сетей в помещениях и на открытых площадках;
• прокладки внутри зданий и на улице - благодаря климатическому исполнению У1–У3.1.

Используется в условиях сухой, влажной и агрессивной среды, включая производственные цеха, склады, транспортные узлы и объекты ЖКХ.

Технические характеристики

• Сечение жилы: 1 мм2 - оптимально для токов до 16 А в стационарном режиме.
• Количество жил: 21 - позволяет передавать несколько сигналов или питание нескольких потребителей одним кабелем.
• Тип исполнения: нг(A)-LS - негорючий, с низким выделением дыма и газов при горении.
• Жила: многопроволочная медь 5 класса гибкости по IEC 60228 / ГОСТ 22483 - обеспечивает прочность и устойчивость к перегибам.
• Оболочка: ПВХ (PVC) - устойчива к механическим повреждениям, химическим воздействиям и старению.
• Номинальное напряжение: 300/500 В - рассчитан на работу в бытовых и промышленных сетях переменного тока.
• Наружный диаметр: 14,7 мм - компактный размер для удобной прокладки в каналах и лотках.
• Диапазон температур: от –50 C до +80 C - работает в суровых климатических условиях, включая холодные регионы России.
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности) - важно соблюдать при монтаже.
• Защитный проводник: есть - обеспечивает заземление и безопасность при аварийных ситуациях.
• Цвет оболочки: черный - устойчив к УФ-излучению, подходит для наружной прокладки.
• Гарантия: 24 месяца - подтверждает качество изготовления.
• Вес: 401 кг за бухту - учитывать при транспортировке и размотке.

Совместимость и монтаж

Кабель FLEXICORE 110 нг(А)-LS 21G 1.0 совместим с любыми стандартными клеммами, разъемами и контактами, предназначенными для медных жил сечением 1 мм2. Для монтажа рекомендуется использовать инструменты, подходящие для многопроволочных жил - чтобы не повредить проводники при обжиме.

Не допускается растяжение, перекручивание или резкий изгиб меньше минимального радиуса. Прокладка в трубах, лотках, кабель-каналах - предпочтительна. При наружной прокладке - желательно применять защитные рукава или кабель-каналы с UV-защитой.

Безопасность и стандарты

Кабель полностью соответствует:

• ТР РФ №123-ФЗ (техрегламент о требованиях пожарной безопасности);
• ГОСТ 31565 - требования к пожарной безопасности кабельных изделий;
• ГОСТ IEC 60332-3-22 - негорючесть при групповом распространении пламени (класс A);
• ГОСТ IEC 61034-2 - низкое выделение дыма (класс LS);
• REACH, RoHS, ТР ЕАЭС 037/2016 - запрещает использование свинца и опасных веществ.

Тестовое напряжение 4 кВ гарантирует высокую изоляционную прочность даже при кратковременных перегрузках.

Преимущества

• Высокая степень пожарной безопасности - снижает риск возгорания и задымления в случае ЧП.
• Стабильная работа при экстремальных температурах - от арктических морозов до жары в цехах.
• Медные жилы 5 класса - обеспечивают гибкость и долговечность при частых изгибах.
• Отсутствие свинца и токсичных элементов - безопасен для здоровья и окружающей среды.
• Производство в России - гарантированное соответствие местным нормам и условиям эксплуатации.

Ограничения применения

• Не предназначен для постоянного движения - например, в кабель-трассах с частыми перемещениями (роботы, элеваторы). Для этого нужны специальные гибкие кабели.
• Не следует прокладывать рядом с источниками открытого пламени или высоких температур выше +80 C - возможна деформация оболочки.
• Не рекомендован для прямого контакта с маслами, растворителями и агрессивными химикатами - требуется дополнительная защита.
• При монтаже в плотных пучках - необходимо учитывать тепловые потери; не превышать расчетную нагрузку по току.

Примеры использования

• Подключение станков и конвейеров в автомобильных заводах - стационарная прокладка в металлических лотках.
• Освещение и управление в холодильных камерах - устойчивость к низким температурам (-40…-50 C).
• Прокладка в офисных зданиях - контрольные цепи для систем видеонаблюдения и HVAC.
• Электропитание насосов и вентиляторов на открытых площадках - черная оболочка не выцветает на солнце.
• Монтаж в медицинских учреждениях - низкое выделение дыма и отсутствие токсинов при пожаре.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр гофры или трубы больше наружного диаметра кабеля (14,7 мм) минимум на 20% - для свободного прохода.
• При использовании в пучке более 5 кабелей - увеличьте расстояние между ними или используйте вентилируемые лотки, чтобы избежать перегрева.
• При обрезке жил - используйте инструмент с точной регулировкой глубины, чтобы не повредить изоляцию соседних жил.
• При прокладке на улице - закрывайте концы кабеля герметичными колпачками, чтобы исключить попадание влаги.
• Храните бухты в сухом месте, избегая прямого солнечного света - даже с UV-защитой длительное воздействие снижает срок службы.
