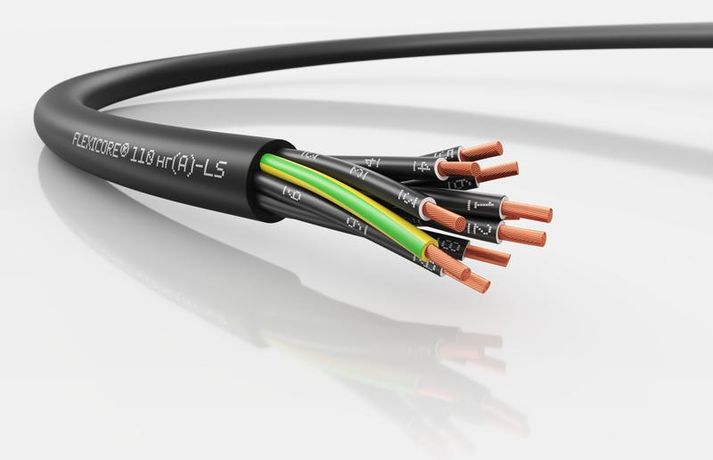

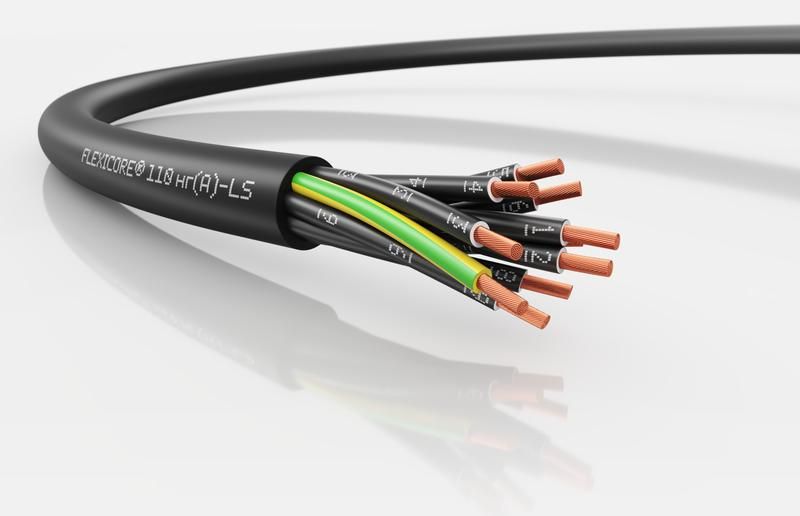

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 16G0.75 NC - 3120001062

Кабель LAPP FLEXICORE 110 нг(А)-LS 16G0.75 (м) - силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и ограниченной подвижности в промышленных и бытовых системах. Благодаря негорючему и малодымному ПВХ-покрытию он безопасен для использования в зданиях, на производстве и на улице.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 16G0.75 (м) используется для передачи энергии и сигналов в условиях, где важна пожарная безопасность и надёжность. Подходит для:

• монтажа внутренних и наружных электросетей;
• питания промышленного оборудования, станков, конвейеров;
• соединения измерительных приборов и автоматических систем;
• подключения электроинструментов и распределительных щитов;
• осветительных и силовых цепей в зданиях с высокими требованиями к безопасности.

Изготовлен для работы в помещениях и на открытом воздухе, в том числе при перепадах температур и повышенной влажности.

Технические характеристики

• Сечение жилы: 0,75 мм2 - обеспечивает ток до 10 А при стационарной прокладке.
• Количество жил: 16 - позволяет передавать несколько сигналов или фаз в одном кабеле.
• Номинальное напряжение: 300/500 В - рассчитан на работу в сетях до 500 В переменного тока.
• Жила: многопроволочная, медь 5 класса гибкости - повышает долговечность при изгибах и вибрациях.
• Защитный проводник: есть - обеспечивает заземление и безопасность при пробоях.
• Оболочка: ПВХ (PVC) с низким выделением дыма - снижает риск задымления при возгорании.
• Наружный диаметр: 12,3 мм - компактный размер для удобной прокладки в каналах и лотках.
• Диапазон температур: от –50 C до +80 C - работает в суровых климатических условиях.
• Минимальный радиус изгиба: 4×D (при стационарном монтаже), 10×D (при ограниченной подвижности) - требует соблюдения правил изгиба во время установки.
• Цвет оболочки: чёрный - устойчив к УФ-лучам, подходит для наружной прокладки.
• Гарантия: 24 месяца - подтверждает качество изготовления.
• Вес: 267 кг за бухту - учтите при транспортировке и хранении.

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 16G0.75 (м) совместим с стандартными клеммами, разъёмами и зажимами для медных жил. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или повреждения проводников. Прокладывайте кабель с минимальным радиусом изгиба 4×12,3 = 49,2 мм (при стационарной установке). При использовании в движущихся системах (например, в кабель-каналах с перемещаемыми элементами) соблюдайте радиус 10×D = 123 мм. Не применяйте кабель в качестве гибкого шнура для частого изгиба - он не предназначен для постоянной мобильности.

Безопасность и стандарты

• Соответствует ТР РФ №123-ФЗ и ГОСТ 31565 - класс пожарной опасности ПРГП 1б (не распространяет горение) и ПД 2 (низкое дымообразование).
• Прошёл тестирование по ГОСТ IEC 60332-3-22 и ГОСТ IEC 61034-2 - подтверждена способность не поддерживать горение в пучке и минимальное выделение дыма.
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствие RoHS, REACH и ТР ЕАЭС 037/2016.
• Климатическое исполнение У1–У3.1 - устойчив к влажности, перепадам температур и воздействию окружающей среды.

Преимущества

• Высокая устойчивость к огню - предотвращает распространение пламени между кабелями.
• Низкое дымообразование - сохраняет видимость и снижает токсичность при пожаре.
• Медные жилы 5 класса - обеспечивают хорошую гибкость и долгий срок службы даже при слабых механических нагрузках.
• Стандартный наружный диаметр - легко помещается в стандартные каналы, лотки и трубки.
• Устойчивость к экстремальным температурам - можно использовать в холодильных камерах и на открытых площадках.

Ограничения применения

• Не предназначен для частого изгиба и движения - не заменяет гибкий кабель типа H07RN-F.
• Не рекомендован для прямого закапывания в грунт - требуется защита в трубах или кабельных каналах.
• Не следует применять в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами - ПВХ оболочка не устойчива к таким средам.
• При монтаже в плотных пучках необходимо учитывать тепловые потери - не перегружайте кабель выше 10 А.

Примеры использования

• Прокладка в производственной линии для подключения датчиков и контроллеров.
• Связь между щитом управления и станком в цеху.
• Освещение в складских помещениях с высокими требованиями к пожарной безопасности.
• Подключение насосов, вентиляторов и другого оборудования на открытом воздухе.
• Системы аварийного освещения и сигнализации в общественных зданиях.

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие перегибов - особенно после транспортировки.
• При прокладке в пучке с другими кабелями оставляйте воздушный зазор - это снижает нагрев.
• Используйте кабельные муфты и термоусадочные трубки для герметизации концов - особенно при наружной установке.
• При работе в условиях низких температур (ниже –20 C) согрейте кабель перед изгибом - ПВХ становится хрупким.
• Помните про посадочный диаметр: при использовании кабельных зажимов выбирайте модели, рассчитанные на 12,3 мм.
• Храните бухты в сухом месте, избегая прямого солнечного света - даже черная оболочка со временем стареет под УФ.
