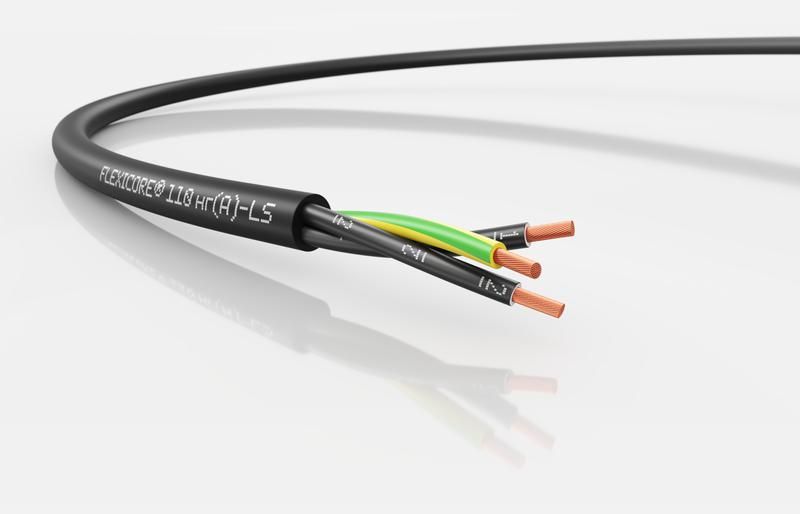

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 3G1 NC - 3120001171

Кабель FLEXICORE 110 нг(А)-LS 3G1 от LAPP - это силовой и контрольный кабель с медными многопроволочными жилами сечением 1 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Благодаря негорючему и малодымному исполнению нг(A)-LS, он безопасно используется в зданиях, на производстве и на улице. Артикул 3120001171 соответствует международным стандартам безопасности и экологичности.

Назначение и область применения

Кабель FLEXICORE 110 нг(А)-LS 3G1 предназначен для передачи электроэнергии и сигналов в условиях, где важны пожарная безопасность и надёжность. Подходит для:

• Прокладки в зданиях - офисах, жилых домах, больницах, школах;
• Монтажа промышленного оборудования, станков, конвейеров;
• Подключения измерительных приборов, автоматических систем управления;
• Осветительных сетей и питания электроинструментов;
• Уличной прокладки - благодаря климатическому исполнению У1–У3.1.

Используется как в закрытых помещениях, так и на открытом воздухе при соблюдении условий эксплуатации.

Технические характеристики

• Сечение жил: 1 мм2 - оптимально для токов до 16 А в стационарном режиме;
• Жилы: 3 штуки, многопроволочные (5 класс гибкости по IEC 60228);
• Материал жил: высокопurity медь - обеспечивает низкое сопротивление и долгий срок службы;
• Оболочка: ПВХ (PVC) с низким выделением дыма - снижает риск задымления при возгорании;
• Номинальное напряжение: 300/500 В - подходит для бытовых и промышленных цепей переменного тока;
• Наружный диаметр: 6,4 мм - компактный размер для плотной укладки в каналах и лотках;
• Диапазон температур: от –50 C до +80 C - работает в суровом климате и нагреваемых зонах;
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности);
• Цвет оболочки: чёрный - устойчив к УФ-лучам, подходит для наружной эксплуатации;
• Гарантия: 24 месяца;
• Вес: 75 кг за бухту - типичный вес для промышленных партий.

Совместимость и монтаж

Кабель FLEXICORE 110 нг(А)-LS 3G1 совместим с большинством стандартных клеммников, разъёмами и зажимами для медных жил. Для монтажа важно:

• Не перегибать кабель меньше минимального радиуса изгиба - это предотвращает повреждение жил и изоляции;
• Использовать кабельные каналы, лотки или трубы при открытой прокладке - особенно на улице;
• При подключении - зачищать жилы точно по длине, чтобы не повредить многопроволочную структуру;
• Не применять для частого изгибания (например, в мобильных механизмах) - кабель не рассчитан на постоянную подвижность.

Безопасность и стандарты

Кабель FLEXICORE 110 нг(А)-LS 3G1 полностью соответствует российским и европейским нормам:

• ТР РФ №123-ФЗ и ГОСТ 31565 - требование к пожарной безопасности объектов;
• ГОСТ IEC 60332-3-22 - негорючесть (класс нг(A));
• ГОСТ IEC 61034-2 - низкое выделение дыма (индекс ПД 2);
• REACH, RoHS, ТР ЕАЭС 037/2016 - запрет на использование опасных веществ, включая свинец;
• Тестовое напряжение 4 кВ - гарантирует надёжную изоляцию даже при кратковременных перегрузках.

Преимущества

• Высокая устойчивость к огню - не распространяет пламя, что критично для общественных зданий;
• Малый уровень дыма при горении - сохраняет видимость и снижает риск отравления;
• Стабильная работа при экстремальных температурах - от мороза до жары;
• Экологически безопасный состав - не содержит тяжёлые металлы и вредные пластификаторы;
• Компактный диаметр - удобен для уплотнённой прокладки в ограниченных пространствах;
• Российское производство - гарантированная доступность и соответствие местным нормам.

Ограничения применения

• Не предназначен для частого механического изгиба - не заменяет гибкий кабель типа H07RN-F;
• Не рекомендован для прямого земляного монтажа без защиты в трубах или кабельных каналах;
• Не использовать в контакте с маслом, растворителями или агрессивными химикатами - ПВХ оболочка не устойчива к таким воздействиям;
• При температурах ниже –50 C возможна потеря эластичности - требуется осторожный монтаж.

Примеры использования

• Прокладка в распределительных щитах заводских линий;
• Питание светильников в торговых центрах и метро;
• Подключение терморегуляторов, датчиков и контроллеров в системах автоматизации;
• Монтаж электропитания в холодильных камерах и на открытых площадках;
• Связь между пультом управления и оборудованием на производстве.

Практические советы

• Перед монтажом проверьте, что внутренний диаметр гофры или трубы больше наружного диаметра кабеля (6,4 мм) минимум на 20 % - для свободного протягивания;
• При использовании в сыром месте - используйте герметичные вводы и кабельные муфты;
• Не допускайте перегрузки по току - максимальный длительный ток для 1 мм2 меди ≈ 16 А в стационарном режиме;
• При необходимости резки - используйте специальный инструмент, чтобы не деформировать многопроволочные жилы;
• Храните бухты в сухом, прохладном месте - избегайте прямого солнечного света и перепадов температур.
