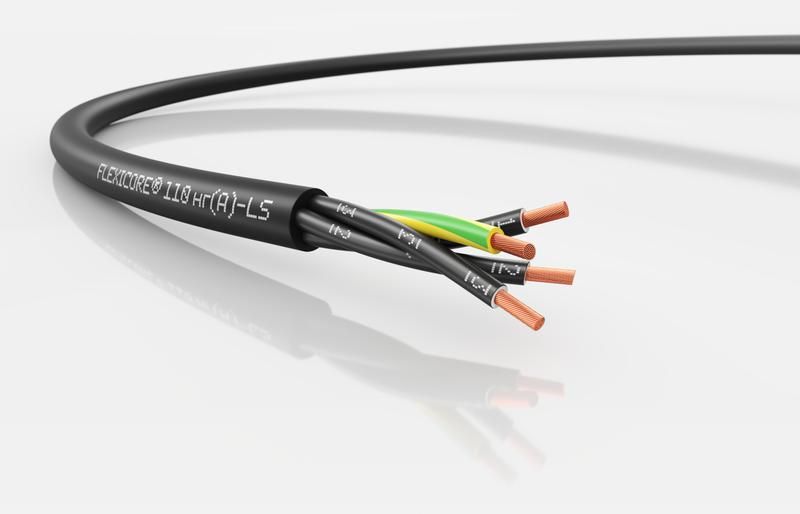

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 4G2.5 NC - 3120001193

Кабель LAPP KABEL X05VV-F нг(A)-LS - это силовой и контрольный кабель с медными многопроволочными жилами сечением 2,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для внутренних и наружных электромонтажных работ в промышленных, коммунальных и бытовых условиях. Артикул 3120001193 обеспечивает совместимость с системами автоматизации и оборудованием, требующим высокой надежности.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(A)-LS используется для передачи электроэнергии и сигналов в стационарных и слегка подвижных системах. Применяется в:

• промышленном оборудовании - станках, конвейерах, сборочных линиях;
• системах освещения и управления;
• монтаже электропитания для измерительных приборов и электроинструментов;
• сетях внутри зданий и на улице - благодаря защите от влаги и перепадов температур;
• распределительных щитах, шкафах, трассах с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Количество жил: 4 (три фазные + защитный PE)
• Сечение жилы: 2,5 мм2
• Материал жил: медь, многопроволочная конструкция (класс 5 гибкости по IEC 60228)
• Изоляция и оболочка: ПВХ (PVC) с низким выделением дыма
• Номинальное напряжение: 300/500 В
• Наружный диаметр: 10,3 мм
• Диапазон температур: от –50 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Цвет оболочки: черный
• Общий вес (бухта): 210 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(A)-LS совместим с стандартными клеммниками, зажимами и разъемами для медных жил сечением 2,5 мм2. Для монтажа используйте инструменты, рассчитанные на многопроволочные жилы - не допускайте перегибов и пережимов. При прокладке в каналах, лотках или трубах соблюдайте минимальный радиус изгиба. Защитный проводник (PE) обязательно подключается к контуру заземления. Монтаж возможен в местах с высокой влажностью, на открытом воздухе и в холодных помещениях - кабель имеет климатическое исполнение У1–У3.1.

Безопасность и стандарты

Кабель соответствует следующим нормативным документам:

• ТР ТС 004/2011 (безопасность низковольтного оборудования)
• ТР ЕАЭС 037/2016 (ограничение опасных веществ - RoHS, REACH)
• ГОСТ 31565 - требования к пожарной безопасности (группа горючести ПРГП 1б, уровень дымообразования ПД 2)
• ГОСТ IEC 60332-3-22 - устойчивость к распространению пламени в пучке
• ГОСТ IEC 61034-2 - низкое выделение дыма при горении

Не содержит свинец, фталаты и другие токсичные компоненты. Тестовое напряжение - 4 кВ, что гарантирует надежную изоляцию даже при кратковременных перегрузках.

Преимущества

• Высокая устойчивость к возгоранию - самозатухание при удалении источника огня
• Минимальное образование дыма и токсичных газов при нагреве - повышает безопасность эвакуации
• Стабильная работа в экстремальных температурах - от Arctic до жарких цехов
• Гибкая многопроволочная жила - снижает риск обрыва при частых изгибах
• Защитный проводник встроен - исключает необходимость дополнительного заземления
• Черная оболочка - устойчива к УФ-лучам, подходит для наружной прокладки

Ограничения применения

• Не предназначен для постоянного механического движения - не заменяет гибкий шнур или кабель типа H07RN-F
• Не рекомендован для прямого бетонирования без защиты в гофре или трубе
• Не следует использовать в контакте с маслом, растворителями и агрессивными химикатами - ПВХ оболочка не устойчива к этим воздействиям
• При температурах ниже –50 C возможна потеря эластичности - требуется предварительный прогрев перед изгибом

Примеры использования

• Подключение промышленного станка к распределительному щиту через кабель-канал
• Прокладка осветительной сети в холодильном цеху с высокой влажностью
• Монтаж сигнальных линий между контроллером и датчиками на конвейере
• Питание сварочного аппарата в открытой площадке зимой
• Установка в подземных коллекторах с доступом воды - благодаря IP-защите оболочки

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля (10,3 мм) размерам кабельных каналов и муфт - недостаточно места вызывает перегрев
• При прокладке в пучке с другими кабелями соблюдайте интервалы охлаждения - плотная укладка снижает допустимую нагрузку
• Для подключения к автоматическим выключателям используйте наконечники НШВИ-2,5 - они предотвращают деформацию многопроволочной жилы
• При работе в условиях сильного ветра или солнечного света - кабель можно закрывать защитными коробами, хотя черная оболочка уже устойчива к УФ
• Храните бухты в сухом месте, избегая прямого контакта с землей - даже при хорошей герметичности длительный контакт с влагой может повредить изоляцию
