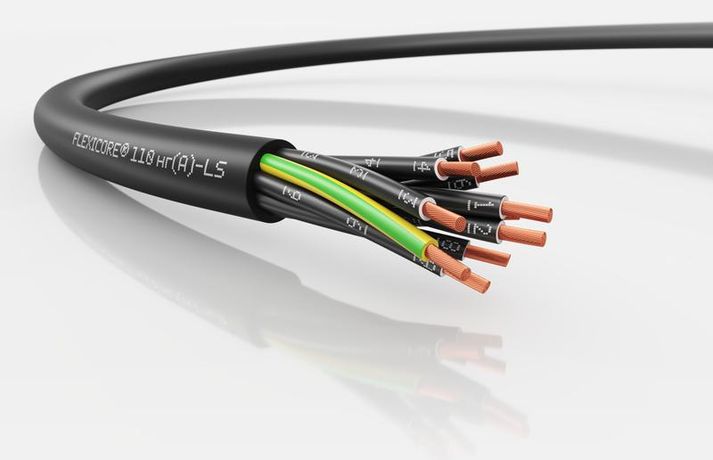

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 14G0.5 nc - 3120000152

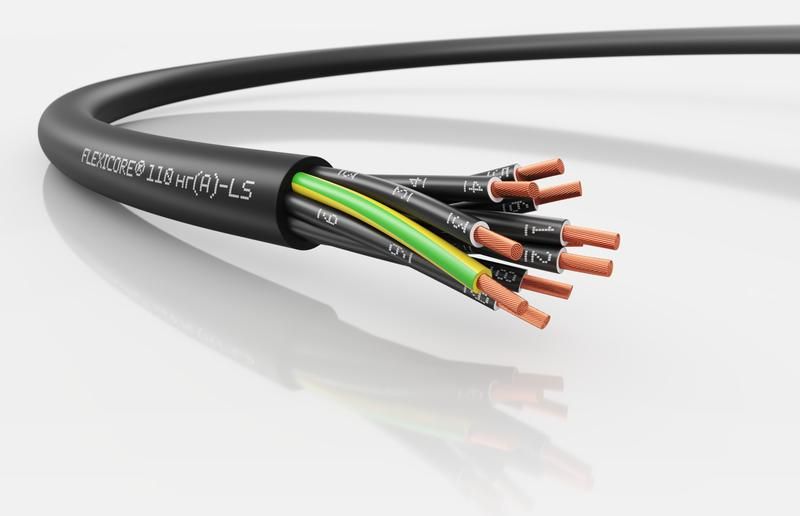

Кабель LAPP FLEXICORE 110 нг(А)-LS 14G0.5 (м) - это силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых условиях. Благодаря низкому выделению дыма и высокой пожаробезопасности, он подходит для установок в зданиях с повышенными требованиями к безопасности.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 14G0.5 (м) используется для передачи энергии и сигналов в системах управления, автоматизации и освещения. Подходит для прокладки как внутри помещений, так и на улице. Применяется в промышленном оборудовании, производственных линиях, станках, конвейерах, для подключения измерительных приборов, электроинструментов и распределительных щитов. Также годится для осветительных сетей и слаботочных цепей.

Технические характеристики

• Сечение жилы: 0,5 мм2 - обеспечивает надёжную передачу тока до 10 А в нормальных условиях
• Количество жил: 14 - позволяет передавать несколько сигналов или питание нескольких устройств одним кабелем
• Номинальное напряжение: 300/500 В - рассчитан на работу в сетях переменного тока до 500 В между жилами и до 300 В между жилой и землёй
• Материал жилы: медь - гарантирует низкое сопротивление и долгий срок службы
• Конструкция жилы: многопроволочная (5 класс гибкости по IEC 60228) - повышает устойчивость к изгибам и вибрациям
• Наружный диаметр: 9,1 мм - компактный размер для удобной прокладки в каналах и трубах
• Материал оболочки: ПВХ (PVC) - устойчив к механическим воздействиям и химическим агрессивным средам
• Цвет оболочки: чёрный - маскирует загрязнения, подходит для наружной прокладки
• Диапазон рабочих температур: от –50 C до +80 C - работает в суровых климатических условиях, включая открытые площадки
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности) - требует соблюдения правил изгиба во время монтажа
• Гарантийный срок: 24 месяца
• Общий вес: 153 кг за бухту - учтите при транспортировке и подъёмных работах

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 14G0.5 (м) совместим с типовыми клеммниками, разъёмами и контактами, предназначенными для медных жил сечением 0,5 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в лотках или трубах убедитесь, что внутренний диаметр трубы минимум на 2–3 мм больше наружного диаметра кабеля (9,1 мм). Наличие защитного проводника позволяет использовать кабель в системах TN-S и TN-C-S.

Безопасность и стандарты

• Пожаробезопасность: соответствие ГОСТ 31565, ТР РФ №123-ФЗ, категории нг(A)-LS - не распространяет горение, не поддерживает пламя даже при групповой прокладке
• Низкое выделение дыма: по ГОСТ IEC 61034-2 - при возгорании образуется минимальное количество дыма, что важно для эвакуации и работы спасательных служб
• Не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016 - безопасен для здоровья и окружающей среды
• Испытательное напряжение: 4 кВ - подтверждает высокую изоляционную прочность
• Климатическое исполнение: У1, У2, У3 - можно применять в холодных регионах и влажных помещениях

Преимущества

• Высокая гибкость благодаря жилам 5 класса - легко монтируется в труднодоступных местах
• Улучшенные физико-механические свойства - устойчив к трению, давлению и деформациям при прокладке
• Стандарты европейской сертификации - продукт проверен по международным требованиям, хотя произведён в России
• Защитный проводник в составе - обеспечивает заземление всех подключаемых устройств
• Универсальность применения - один кабель решает задачи и силового, и контрольного питания

Ограничения применения

• Не предназначен для постоянной подвижности (например, в кабель-каналах на роботах или перемещаемых механизмах) - требуется кабель с более высокой гибкостью (класс 6)
• Не рекомендован для прямого закапывания в грунт без защиты (не имеет брони или металлической оболочки)
• При температурах ниже –50 C возможна потеря эластичности - избегайте монтажа в экстремально холодных условиях без предварительного прогрева
• Не следует прокладывать рядом с источниками открытого пламени или высоких температур (>80 C) длительно - риск повреждения оболочки

Примеры использования

• Подключение датчиков и контроллеров на автопроизводственной линии
• Прокладка в шкафах управления станков ЧПУ
• Освещение в производственных цехах с высокими требованиями к пожарной безопасности
• Питание насосов и вентиляторов в сырых помещениях (цеха, теплицы, подвалы)
• Монтаж системы сигнализации и оповещения в офисных и административных зданиях

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие перегибов - особенно после транспортировки
• При использовании в условиях влажности или на открытом воздухе - обязательно применяйте герметичные вводы и муфты
• При групповой прокладке нескольких кабелей LAPP FLEXICORE 110 нг(А)-LS 14G0.5 (м) соблюдайте интервалы между ними - это снижает нагрев и улучшает теплоотдачу
• При оконцевании жил используйте наконечники типа “Ш” или “П”, соответствующие сечению 0,5 мм2 - они предотвращают ослабление контакта
• Учитывайте посадочный диаметр 9,1 мм при выборе кабельных каналов, гофр и труб - недостаточно места вызывает перегрев и повреждение оболочки
