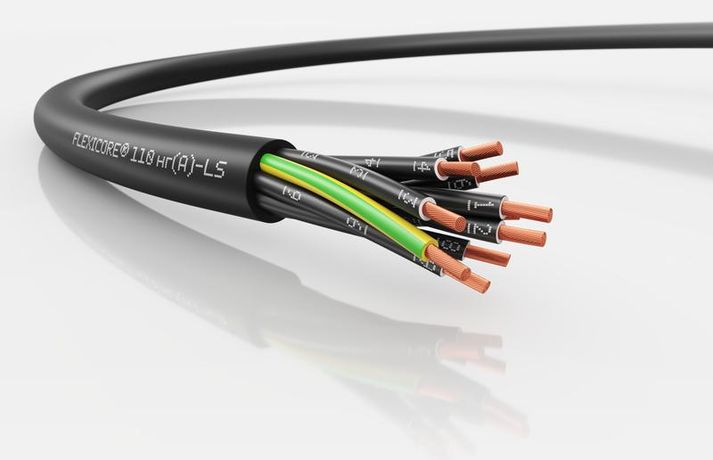

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 10G1.5 nc - 3120000150

Кабель LAPP FLEXICORE 110 нг(А)-LS 10G1.5 (м) - силовой и контрольный кабель с медными многопроволочными жилами сечением 1,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, освещения, автоматизации и подключения электроинструментов. Произведён в России, соответствует высоким требованиям пожарной безопасности и экологическим нормам.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 10G1.5 (м) используется для передачи энергии и сигналов в условиях, где важна безопасность и надёжность. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в распределительных щитах, для питания измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в сухих, влажных и уличных условиях. Наличие защитного проводника позволяет использовать его в системах заземления.

Технические характеристики

• Сечение жилы: 1,5 мм2
• Количество жил: 10 (включая защитную жилу PE)
• Материал жил: медь, многопроволочная конструкция (5 класс гибкости по IEC 60228)
• Номинальное напряжение: 300/500 В
• Наружный диаметр: 12,9 мм
• Материал оболочки: ПВХ (PVC) с низким выделением дыма
• Цвет оболочки: чёрный
• Диапазон рабочих температур: от –50 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Испытательное напряжение: 4 кВ
• Общий вес бухты: 310 кг
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 10G1.5 (м) совместим с типичными клеммниками, разъёмами и зажимами для медных жил сечением 1,5 мм2. Для обеспечения герметичности и механической прочности рекомендуется использовать термоусадочные или компрессионные наконечники. Монтаж допускается в кабель-каналах, лотках, трубах, а также на открытых трассах. Не требует специальных инструментов - достаточно обычных инструментов для работы с кабелями. Учитывайте минимальный радиус изгиба: при частых перемещениях используйте только 10×D (129 мм), чтобы избежать повреждения жил.

Безопасность и стандарты

Кабель соответствует:

• ТР ТС 004/2011 (электромагнитная совместимость)
• ТР ЕАЭС 037/2016 (ограничение опасных веществ)
• ГОСТ 31565 - требования к пожарной безопасности (класс пожарной опасности ПРГП 1б)
• ГОСТ IEC 60332-3-22 - нераспространение горения при групповой прокладке
• ГОСТ IEC 61034-2 - низкое выделение дыма при возгорании (ПД 2)
• REACH и RoHS - отсутствие свинца и других токсичных элементов

Климатическое исполнение У1, У2, У3 - кабель можно применять в холодных регионах и в помещениях с повышенной влажностью.

Преимущества

• Высокая устойчивость к распространению пламени - даже при групповой прокладке в шахтах и каналах
• Низкое выделение дыма и токсичных газов - снижает риск задыхания и улучшает видимость при эвакуации
• Увеличенный запас по напряжению (4 кВ испытание) - повышает надёжность в сложных условиях
• Медные жилы 5 класса гибкости - обеспечивают долгую службу при изгибах и вибрациях
• Отсутствие свинца и токсичных добавок - безопасен для здоровья и окружающей среды
• Широкий температурный диапазон - работает в суровых климатических условиях

Ограничения применения

Не предназначен для постоянного движения (например, в кабельных цепях или мобильных механизмах). При необходимости частых изгибов следует выбирать кабели с более высокой гибкостью (например, типа TPE или EPDM). Также не рекомендуется прокладывать в контакте с маслом, растворителями или агрессивными химикатами - ПВХ-оболочка устойчива к большинству бытовых воздействий, но не ко всем промышленным жидкостям. Не применяйте в качестве основного кабеля для высокочастотных или радиочастотных систем - он не экранирован.

Примеры использования

• Подключение станков ЧПУ в цехах
• Прокладка в распределительных щитах заводских линий
• Освещение и управление в складских комплексах
• Питание насосов, вентиляторов и датчиков в условиях повышенной влажности
• Монтаж системы аварийного освещения в подземных парковках
• Подключение переносных электроинструментов на стройплощадках

Практические советы

• При прокладке в одном канале с другими кабелями соблюдайте интервал между ними - это улучшает теплоотвод и снижает риск перегрева.
• Перед резкой проверьте маркировку на оболочке - она указывает шаг меток (обычно каждые 1 м), что удобно при определении длины.
• При использовании в холодном климате не изгибайте кабель ниже –15 C - материал становится менее пластичным.
• Для защиты от механических повреждений в местах выхода кабеля из труб используйте резиновые или пластиковые втулки.
• При закупке учтите, что масса одной бухты - 310 кг; для транспортировки потребуется подходящее оборудование.
• Проверяйте целостность оболочки перед монтажом - даже небольшие порезы могут стать причиной пробоя при высокой нагрузке.
