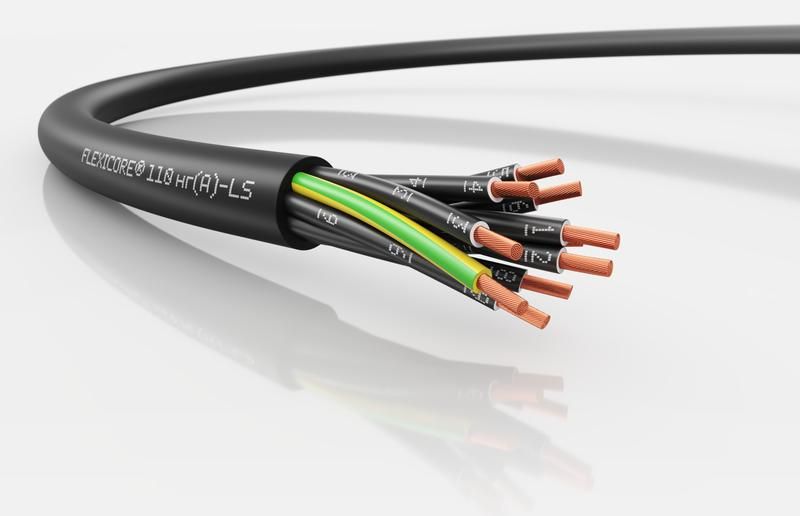

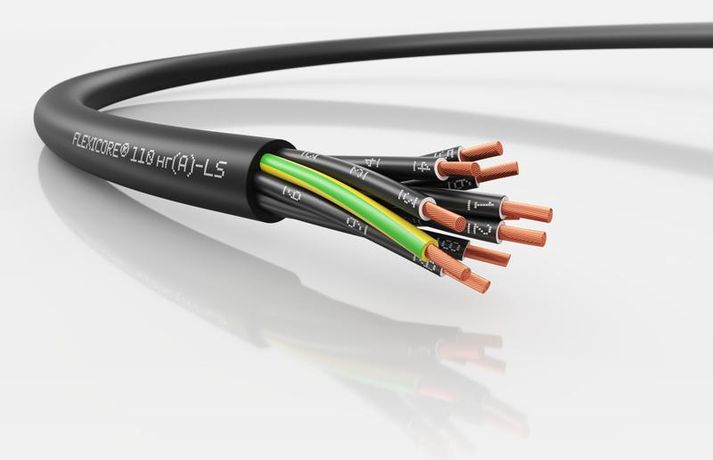

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 14G0.75 nc - 3120000153

Кабель LAPP FLEXICORE 110 нг(А)-LS 14G0.75 (м) - силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и ограниченной подвижности в промышленных и бытовых системах. Благодаря низкому выделению дыма и высокой пожаробезопасности, он подходит для установок в закрытых и открытых зонах, где важна безопасность людей и имущества.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 14G0.75 (м) используется для передачи энергии и сигналов в условиях, требующих повышенной безопасности. Применяется в промышленном оборудовании, производственных линиях, системах автоматизации, освещении, контроллерных цепях, а также для подключения электроинструментов и измерительных приборов. Подходит для монтажа как внутри помещений, так и на улице - благодаря климатическому исполнению У1–У3.1.

Технические характеристики

• Сечение жилы: 0,75 мм2 - обеспечивает токовую нагрузку до 10 А в стационарной прокладке
• Количество жил: 14 - позволяет передавать несколько каналов управления и питания в одном кабеле
• Номинальное напряжение: 300/500 В - рассчитан на работу в сетях переменного тока до 500 В между жилами и до 300 В между жилой и землёй
• Материал жилы: медь - гарантирует низкое сопротивление и долговечность
• Конструкция жилы: многопроволочная (5 класс гибкости по IEC 60228) - повышает устойчивость к изгибам и вибрациям
• Наружный диаметр: 11,1 мм - компактный размер для удобной прокладки в каналах и лотках
• Материал оболочки: ПВХ (PVC) с низким выделением дыма - снижает риск задымления при возгорании
• Диапазон рабочих температур: от –50 C до +80 C - работает в суровых климатических условиях
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности) - соблюдение этого условия продлевает срок службы
• Цвет оболочки: черный - устойчив к УФ-излучению, подходит для наружной эксплуатации
• Общий вес: 230 кг за бухту - учтите при транспортировке и хранении

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 14G0.75 (м) совместим с стандартными клеммниками, разъёмами и зажимами для медных жил сечением 0,75 мм2. Для надёжного соединения используйте наконечники типа НШВИ или НШВ. Монтаж допускается в кабель-каналах, лотках, трубах, а также на открытом воздухе. Не рекомендуется прокладывать в местах постоянного механического воздействия или перегибов. При использовании в движущихся системах (например, на тросах или цепях) соблюдайте минимальный радиус изгиба 10×D (111 мм).

Безопасность и стандарты

• Пожаробезопасность: соответствие ГОСТ 31565, ТР РФ №123-ФЗ, категории нг(A)-LS - не распространяет горение, не выделяет токсичных веществ при нагреве
• Низкое выделение дыма: по ГОСТ IEC 61034-2 - дымообразование ограничено, что важно для эвакуации в случае ЧП
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Тестовое напряжение: 4 кВ - проверена прочность изоляции при высоких нагрузках
• Климатическое исполнение: У1–У3.1 - устойчив к влажности, перепадам температур и агрессивным средам

Преимущества

• Высокая степень защиты от пожара - особенно ценна в плотных кабельных трассах и общественных зданиях
• Гибкость жил 5 класса - упрощает монтаж в труднодоступных местах
• Стабильные электрические параметры даже при длительной работе на пределе нагрузки
• Устойчивость к экстремальным температурам - подходит для холодных складов и жарких цехов
• Экологическая безопасность - материал не содержит опасных примесей, легко утилизируется

Ограничения применения

• Не предназначен для частого изгиба и движения - не заменяет гибкий шнур или кабель с усиленной конструкцией (например, ÖLFLEX®)
• Не использовать в условиях постоянного контакта с маслом, растворителями или агрессивными химикатами - ПВХ оболочка не устойчива к таким средам
• Не рекомендован для прямого бетонирования без защитной трубы - возможна деформация оболочки
• При прокладке в одной трассе с силовыми кабелями выше 1 кВ требуется соблюдать расстояние или применять экраны - чтобы избежать помех в сигнальных цепях

Примеры использования

• Подключение датчиков и сервоприводов на конвейерной линии
• Прокладка в щитовых и распределительных устройствах заводских цехов
• Освещение в торговых центрах и офисах с высокими требованиями к пожарной безопасности
• Питание CNC-станков, роботов и автоматических линий
• Монтаж системы видеонаблюдения и контроля доступа в зданиях с повышенной проходимостью

Практические советы

• Перед монтажом проверьте целостность изоляции и отсутствие перегибов - даже небольшие повреждения могут вызвать пробой при 500 В
• При прокладке в лотках оставляйте свободное пространство - не заполняйте более чем на 40 % площади сечения
• Для длинных трасс (>50 м) учитывайте падение напряжения - при 14 жилах и 0,75 мм2 суммарная потеря может достигать 3–5 %
• При использовании в сырых помещениях применяйте герметичные вводы и кабельные муфты - хотя кабель устойчив к влаге, места соединений требуют защиты
• Храните бухты в сухом месте, избегая прямого солнечного света - даже с UV-защитой, ПВХ со временем теряет эластичность
• При заказе учитывайте длину: кабель LAPP FLEXICORE 110 нг(А)-LS 14G0.75 (м) реализуется метражом - выбирайте оптимальную длину, чтобы минимизировать стыки
