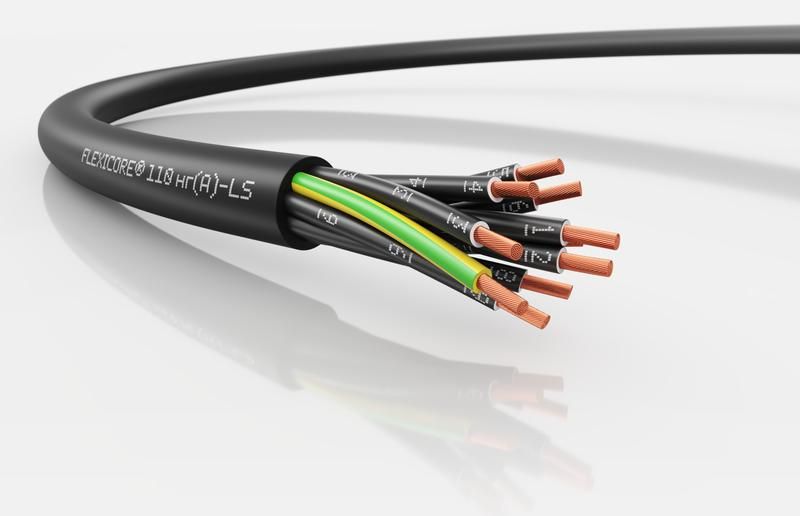

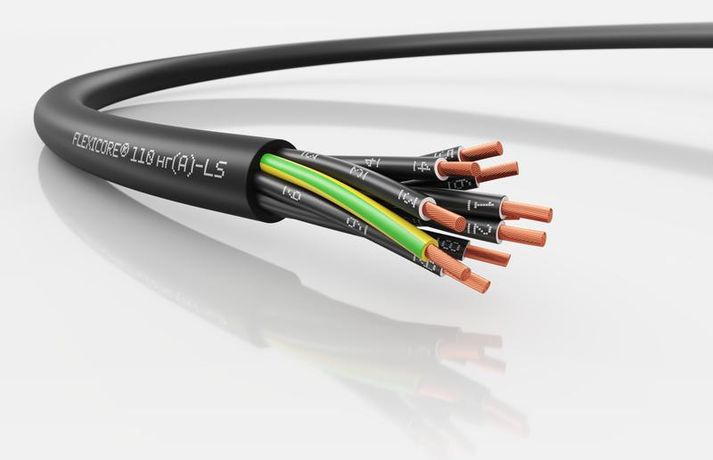

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 25G1.0 NC - 3120001097

Кабель FLEXICORE 110 нг(А)-LS 25G 1.0 от LAPP - силовой и контрольный кабель с медными многопроволочными жилами сечением 1 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, освещения, автоматизации и подключения электроинструментов. Артикул 3120001097.

Назначение и область применения

Кабель FLEXICORE 110 нг(А)-LS 25G 1.0 используется для передачи энергии и сигналов в условиях, где важна безопасность при возгорании. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в распределительных щитах, для питания измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в сухих, влажных и уличных условиях. Маркировка нг(A)-LS означает, что кабель не распространяет горение и выделяет минимальное количество дыма при пожаре.

Технические характеристики

• Сечение жилы: 1 мм2
• Количество жил: 25 (включая защитный проводник PE)
• Материал жил: медь, многопроволочная конструкция (класс 5 по IEC 60228)
• Номинальное напряжение: 300/500 В
• Наружный диаметр: 16,93 мм
• Материал оболочки: ПВХ (PVC) с низким выделением дыма
• Цвет оболочки: черный
• Диапазон рабочих температур: от –50 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Испытательное напряжение: 4 кВ
• Общий вес: 491 кг за бухту
• Гарантийный срок: 24 месяца
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - для работы в любых климатических зонах России

Совместимость и монтаж

Кабель FLEXICORE 110 нг(А)-LS 25G 1.0 совместим с типичными клеммниками, разъемами и зажимами для медных жил сечением 1 мм2. Для надежного соединения используйте наконечники или опрессовку. При монтаже соблюдайте минимальный радиус изгиба - не менее 68 мм (4×16,93 мм) для стационарной прокладки. При частых перемещениях (например, в мобильных устройствах) применяйте только с радиусом не меньше 170 мм. Защитный проводник (PE) имеет цветную изоляцию - подключается к корпусу оборудования. Не рекомендуется перегибать кабель под острыми углами или использовать в местах постоянного трения без защиты.

Безопасность и стандарты

Кабель соответствует:

• ТР РФ №123-ФЗ (техрегламент о требованиях пожарной безопасности)
• ГОСТ 31565 - требования к пожарной безопасности кабельных изделий
• ГОСТ IEC 60332-3-22 - нераспространение горения при групповой прокладке (нг(A))
• ГОСТ IEC 61034-2 - низкое выделение дыма (LS)
• REACH, RoHS, ТР ЕАЭС 037/2016 - запрет на использование свинца и токсичных веществ

При пожаре кабель не поддерживает горение, не выделяет едких газов и сохраняет целостность цепей управления - обеспечивает эвакуацию и работу аварийных систем.

Преимущества

• Высокая гибкость благодаря жилам класса 5 - удобен при прокладке в плотных каналах и сложных маршрутах
• Устойчивость к экстремальным температурам - работает даже в холодильных камерах и на открытых площадках зимой
• Защита от распространения пламени - позволяет применять в многоэтажных зданиях, метро, тоннелях
• Низкая дымообразование - повышает видимость при пожаре, снижает риск отравления
• Соответствие европейским и российским нормам - гарантирует легальность использования в любом регионе РФ

Ограничения применения

Не предназначен для:

• Подземной прокладки без защитной трубчатой оболочки - не рассчитан на механическую нагрузку от грунта
• Постоянного движения (например, в кабель-каналах с частыми изгибами) - требует специальных кабелей с повышенной гибкостью
• Прямого контакта с маслом, растворителями и агрессивными химикатами - ПВХ оболочка не устойчива к таким воздействиям
• Прокладки вблизи открытого пламени или высокотемпературных поверхностей выше +80 C

Примеры использования

• Промышленные автоматы и ЧПУ-станки - питание двигателей и датчиков
• Осветительные системы в торговых центрах и складах - замена старых кабелей с повышенным дымообразованием
• Линии конвейеров - управление сервоприводами и фотоэлементами
• Электрощитовые комнаты - распределение сигнальных и силовых цепей
• Наружные светильники и оборудование на объектах с суровым климатом - благодаря допуску до –50 C

Практические советы

• Перед монтажом проверьте соответствие наружного диаметра (16,93 мм) проходам в кабельных лотках и трубах - возможны трудности при уплотнении в узких каналах
• При прокладке нескольких кабелей FLEXICORE 110 нг(А)-LS 25G 1.0 рядом - учитывайте тепловыделение; не перегружайте каналы более чем на 70% от объема
• Для длительной эксплуатации в сыром месте (цеха, подвалы) дополнительно используйте герметичные вводы и муфты
• При резке кабеля - используйте ножницы с острыми лезвиями, чтобы не повредить жилы. После зачистки - сразу закрывайте концы изолирующей лентой
• Проверяйте наличие защитного проводника (PE) при подключении - он обязательно должен быть задействован в системе заземления
