Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 7G1.5 nc - 3120000145

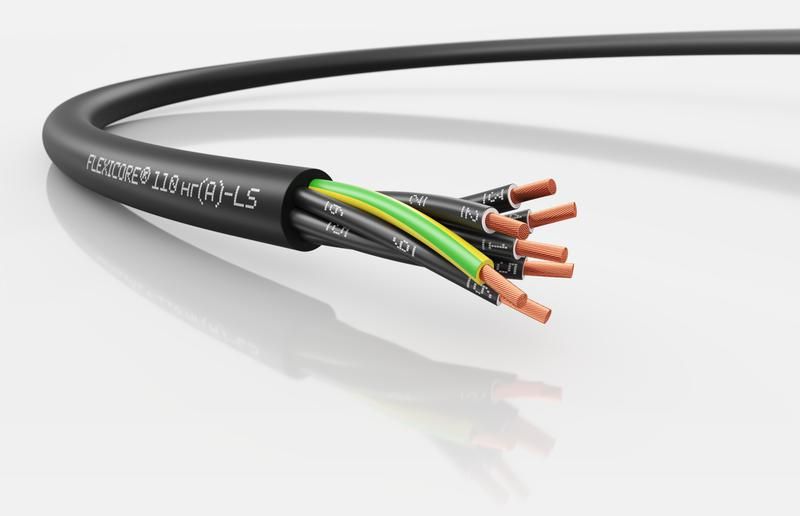

Кабель FLEXICORE 110 нг(А)-LS 7G1.5 от LAPP - силовой и контрольный кабель с семью медными жилами сечением 1,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Благодаря негорючей и малодымной оболочке ПВХ он безопасен для использования в зданиях, на производстве и на открытых площадках. Артикул 3120000145 соответствует требованиям российских и европейских норм.

Назначение и область применения

Кабель FLEXICORE 110 нг(А)-LS 7G1.5 используется для передачи энергии и сигналов в электрических системах. Подходит для прокладки внутри и снаружи помещений: в цехах, на производственных линиях, в распределительных щитах, для питания станков, измерительных приборов, освещения и электроинструмента. Применяется там, где важны пожарная безопасность и надёжность - особенно в местах с высокой плотностью кабельных трасс.

Технические характеристики

• Количество жил: 7
• Сечение каждой жилы: 1,5 мм2
• Материал жил: медь, многопроволочная конструкция (5 класс гибкости по IEC 60228)
• Номинальное напряжение: 300/500 В
• Наружный диаметр: 9,8 мм
• Материал оболочки: ПВХ (PVC) с низким выделением дыма
• Цвет оболочки: чёрный
• Диапазон рабочих температур: от –50 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Испытательное напряжение: 4 кВ
• Общий вес: 185 кг за бухту
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 110 нг(А)-LS 7G1.5 совместим с типичными клеммниками, разъёмами и зажимами для медных жил. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Наружный диаметр 9,8 мм требует учёта свободного места в кабель-каналах и трубах. При прокладке в траншеях или на открытом воздухе учитывайте механическую нагрузку и возможную эрозию оболочки - рекомендовано использовать защитные рукава или каналы.

Безопасность и стандарты

• Пожаробезопасность: соответствие ТР ТС 037/2016, ГОСТ 31565, ПРГП 1б (по ГОСТ IEC 60332-3-22) - не распространяет горение в группе кабелей
• Низкое выделение дыма: ПД 2 (по ГОСТ IEC 61034-2) - при возгорании образуется минимальное количество дыма, что повышает видимость и безопасность эвакуации
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствует RoHS, REACH
• Климатическое исполнение: У1, У2, У3 - рассчитан на работу в условиях повышенной влажности, перепадов температур и на открытом воздухе

Преимущества

• Высокая гибкость благодаря жилам 5 класса - удобен при прокладке в труднодоступных местах
• Улучшенная прочность оболочки - устойчив к механическим воздействиям при монтаже и эксплуатации
• Стабильная работа при экстремальных температурах - от –50 C до +80 C
• Защитный проводник (PE) встроен - обеспечивает заземление и безопасность при аварийных ситуациях
• Произведён в России - соответствует требованиям отечественных норм и имеет сертификаты на рынке РФ

Ограничения применения

• Не предназначен для постоянной подвижности (например, в кабель-трассах с частыми изгибами, как у роботов или мобильных механизмов)
• Не следует прокладывать в контакте с маслом, растворителями или агрессивными химикатами - ПВХ оболочка не устойчива к таким средам
• При прокладке в земле требуется дополнительная защита (например, гофротруба или броня)
• Не применяется в качестве основного кабеля для высоковольтных установок выше 500 В

Примеры использования

• Подключение станков и автоматических линий в металлообработке
• Прокладка в распределительных шкафах заводов и складов
• Освещение производственных помещений и наружных территорий
• Питание контроллеров, датчиков и измерительных приборов
• Монтаж электроснабжения в холодильных камерах и на объектах с низкими температурами

Практические советы

• При монтаже соблюдайте минимальный радиус изгиба - 4×9,8 = 39,2 мм для стационарной прокладки; 10×9,8 = 98 мм при движении
• Перед резкой проверьте целостность жил - многопроволочные жилы легко деформируются
• Для защиты от влаги и механических повреждений в наружной среде используйте кабельные каналы или гофротрубы
• При прокладке в одной трассе с другими кабелями учитывайте тепловыделение - не перегружайте каналы
• Проверяйте маркировку на конце кабеля - артикул 3120000145 и марка LAPP KABEL X05VV-F нг(A)-LS должны совпадать с документами
