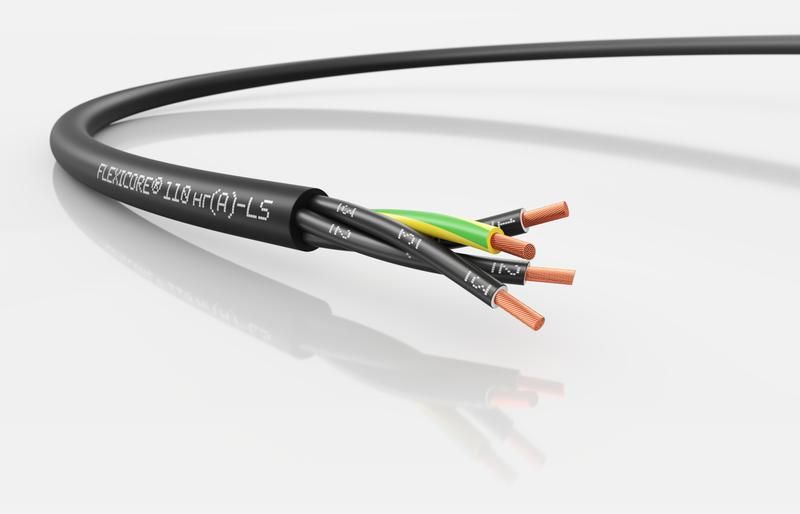

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 4G1.5 NC - 3120001183

Кабель LAPP KABEL X05VV-F нг(A)-LS - это силовой и контрольный кабель с медными многопроволочными жилами сечением 1,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для внутренних и наружных электромонтажных работ в промышленных, коммунальных и бытовых условиях. Бренд LAPP и артикул 3120001183 указывают на соответствие европейским и российским стандартам надежности.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(A)-LS используется для передачи электроэнергии и сигналов в стационарных и слегка подвижных системах. Применяется в промышленном оборудовании, производственных линиях, осветительных сетях, системах автоматизации, для подключения измерительных приборов, электроинструментов и других устройств. Подходит для монтажа как внутри зданий, так и на улице - благодаря климатическому исполнению У1–У3.1 и защите от воздействия влаги и перепадов температур.

Технические характеристики

• Количество жил: 4 (три фазные + защитный PE)
• Сечение каждой жилы: 1,5 мм2
• Материал жил: медь, многопроволочная конструкция (5 класс гибкости по IEC 60228)
• Изоляция: ПВХ (PVC) с низким выделением дыма
• Наружная оболочка: черный ПВХ, негорючий тип нг(A)-LS
• Номинальное напряжение: 300/500 В
• Наружный диаметр: 8,5 мм
• Диапазон рабочих температур: от –50 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Испытательное напряжение: 4 кВ (повышенная прочность изоляции)
• Общий вес бухты: 137 кг
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(A)-LS совместим с обычными клеммниками, разъемами и зажимами, рассчитанными на сечение 1,5 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в каналах, лотках или трубах соблюдайте минимальный радиус изгиба. Наличие защитного проводника позволяет использовать кабель в системах TN-S и TT. Не рекомендуется применять для частого механического перемещения - для этого нужны гибкие шнуры типа H07RN-F.

Безопасность и стандарты

• Соответствует ТР ТС 037/2016 (ограничение опасных веществ)
• Не содержит свинец, фталаты и другие токсичные компоненты - соответствует RoHS и REACH
• Пожаробезопасность: группа горючести ПРГП 1б (по ГОСТ IEC 60332-3-22), низкое выделение дыма (ПД 2 по ГОСТ IEC 61034-2)
• Выдерживает испытание на самозатухание при групповом расположении
• Климатическое исполнение У1–У3.1 - устойчив к влажности, заморозкам и перепадам температур

Преимущества

• Низкое выделение дыма и газов при нагреве - повышает безопасность эвакуации при возгорании
• Медные многопроволочные жилы обеспечивают хорошую гибкость и долговечность при монтаже
• Повышенная прочность изоляции (4 кВ) снижает риск пробоя даже при длительной нагрузке
• Черная оболочка устойчива к УФ-излучению - подходит для открытой прокладки
• Производство в России - гарантия соответствия местным нормам и доступность запасов

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шнур (например, H07RN-F)
• Не следует прокладывать в контакте с маслом, растворителями или агрессивными химикатами - ПВХ-оболочка не устойчива к этим средам
• При температурах ниже –50 C возможна потеря эластичности - требуется предварительный прогрев перед изгибом
• Не применяется в качестве основного кабеля для высокочастотных или импульсных цепей без экранирования

Примеры использования

• Подключение станков и конвейеров в цехах
• Прокладка в распределительных щитах и шкафах управления
• Освещение на производстве и в складских помещениях
• Питание насосов, вентиляторов, датчиков и автоматических клапанов
• Монтаж наружного освещения и сигнализации в холодных регионах

Практические советы

• Перед монтажом проверьте посадочный диаметр клемм - он должен соответствовать 1,5 мм2 и быть рассчитан на многопроволочные жилы
• При прокладке в одной трассе с другими кабелями соблюдайте интервал между ними - это снижает тепловую нагрузку
• При использовании на открытом воздухе закрывайте концы кабеля термоусадкой или герметиком - предотвращает попадание влаги
• Не перегружайте кабель выше 16 А (для медной жилы 1,5 мм2 при комнатной температуре)
• Храните бухты в сухом месте, избегая прямого солнечного света - продлевает срок службы оболочки
