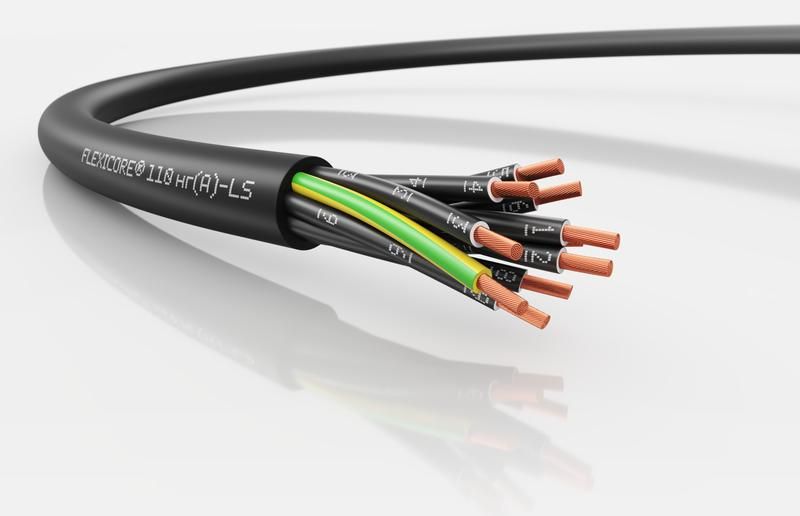

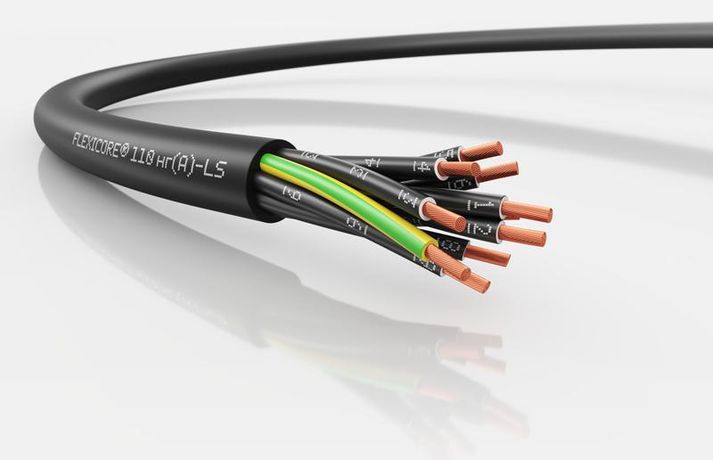

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 10G0.5 nc - 3120000147

Кабель LAPP FLEXICORE 110 нг(А)-LS 10G0.5 (м) - это силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых условиях. Благодаря негорючему и малодымному ПВХ-покрытию он безопасен для использования в зданиях, где важна пожарная безопасность.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 10G0.5 (м) используется для передачи энергии и сигналов в системах управления, автоматизации и освещения. Подходит для прокладки как внутри помещений, так и на улице. Применяется в промышленном оборудовании, производственных линиях, станках, конвейерах, для подключения измерительных приборов, электроинструментов и осветительных сетей. Также годится для монтажа в распределительных щитах и шкафах.

Технические характеристики

• Сечение жилы: 0,5 мм2 - обеспечивает токовую нагрузку до 10 А при нормальных условиях
• Количество жил: 10 - позволяет передавать несколько цепей в одном кабеле
• Номинальное напряжение: 300/500 В - рассчитан на работу в сетях до 500 В между жилами и 300 В между жилой и землёй
• Жила: медная, многопроволочная (5 класс гибкости по IEC 60228) - повышает долговечность при изгибах
• Оболочка: ПВХ (PVC) с низким выделением дыма - снижает риск задымления при возгорании
• Защитный проводник: есть - обеспечивает заземление и безопасность при пробоях
• Наружный диаметр: 8,3 мм - компактный размер для плотной укладки в каналах и лотках
• Диапазон температур: от –50 C до +80 C - работает в суровых климатических условиях
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности) - требует соблюдения правил изгиба
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной прокладки
• Вес: 122 кг за бухту - удобен для транспортировки и хранения
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 10G0.5 (м) совместим с клеммами, разъёмами и зажимами, предназначенными для медных жил сечением 0,5 мм2. Для надёжного соединения используйте наконечники типа “штыревые” или “вилочные”, подходящие по размеру. Монтаж допускается в трубах, лотках, кабель-каналах, а также прямо в стене или под штукатуркой. При прокладке в местах с возможным механическим воздействием рекомендуется использовать дополнительную защиту (например, гофру). Не применяйте для постоянного движения - это сокращает срок службы.

Безопасность и стандарты

• Пожаробезопасность: соответствие ГОСТ 31565, ТР РФ №123-ФЗ, категории нг(A)-LS - не распространяет горение, мало дымит
• Испытательное напряжение: 4 кВ - проверено на прочность изоляции
• Соответствует RoHS, REACH, ТР ЕАЭС 037/2016 - не содержит свинец и другие опасные вещества
• Климатическое исполнение: У1, У2, У3 - можно применять в холодных, влажных и открытых зонах
• Тестирование по ГОСТ IEC 60332-3-22 и ГОСТ IEC 61034-2 - подтверждает негорючесть и низкое дымовыделение

Преимущества

• Высокая гибкость благодаря жилам 5 класса - легко монтируется даже в труднодоступных местах
• Уменьшенный наружный диаметр - экономит место в кабельных трассах
• Стойкость к перепадам температур - надёжно работает зимой и летом
• Отсутствие свинца - экологичен, безопасен для здоровья
• Чёрная оболочка - устойчива к старению под солнцем, подходит для наружной прокладки

Ограничения применения

• Не предназначен для частого изгиба и перемещения - при активной подвижности срок службы сокращается
• Не следует прокладывать рядом с источниками высокой температуры выше +80 C
• Не рекомендован для прямого контакта с маслами, растворителями и агрессивными химикатами - может повредить оболочку
• Не используется в качестве основного силового кабеля для мощных двигателей - требуется более крупное сечение

Примеры использования

• Подключение датчиков и контроллеров на конвейерной линии
• Прокладка в щитовых помещениях заводских объектов
• Монтаж осветительных цепей в холодильных камерах
• Питание измерительных приборов в лабораториях
• Связь между пультом управления и приводами в условиях повышенной влажности

Практические советы

• При монтаже соблюдайте минимальный радиус изгиба - 33 мм (4×8,3 мм) для стационарной прокладки, 83 мм при движении
• Перед резкой кабеля LAPP FLEXICORE 110 нг(А)-LS 10G0.5 (м) закрепите концы, чтобы не распустились жилы
• При использовании в сыром месте - обязательно герметизируйте входы в оборудование
• Проверьте целостность изоляции мегаомметром перед запуском - особенно после длительного хранения
• Для длинных трасс (>50 м) учтите потери напряжения - 0,5 мм2 подходит для токов до 10 А на расстояниях до 30–40 метров
