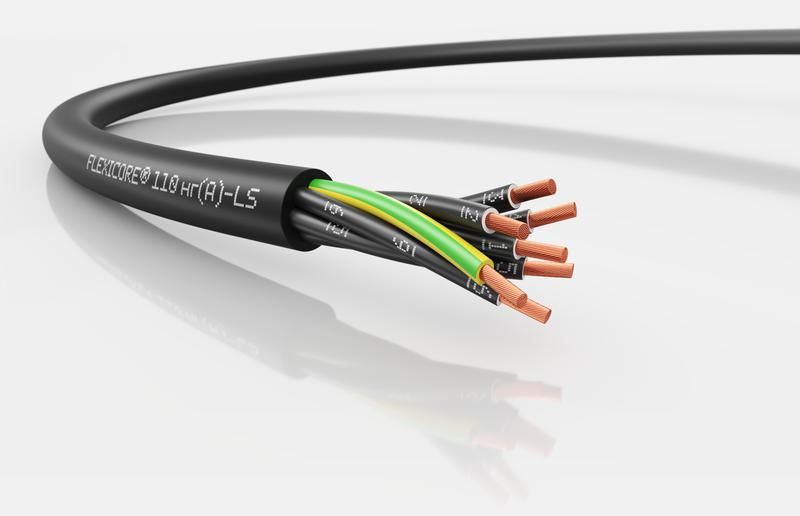

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 7G1.0 nc - 3120000144

Кабель FLEXICORE 110 нг(А)-LS 7G1 от LAPP - это силовой и контрольный кабель с медными многопроволочными жилами сечением 1 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Благодаря негорючему составу и низкому выделению дыма он безопасен для использования в зданиях, производственных цехах и на открытых площадках. Артикул 3120000144 соответствует сертифицированному продукту LAPP KABEL X05VV-F нг(A)-LS.

Назначение и область применения

Кабель FLEXICORE 110 нг(А)-LS 7G1 используется для передачи электроэнергии и сигналов в условиях, где важна пожарная безопасность и надёжность. Подходит для:

• промышленного оборудования и автоматических линий;
• осветительных систем и распределительных щитов;
• подключения измерительных приборов и электроинструментов;
• монтажа внутри зданий и на улице - в том числе при перепадах температур;
• электроснабжения объектов с высокими требованиями к безопасности - школы, больницы, склады, заводы.

Технические характеристики

• Количество жил: 7
• Сечение жилы: 1 мм2
• Материал жилы: медь, многопроволочная конструкция (класс гибкости 5 по IEC 60228)
• Защитный проводник: есть (PE)
• Номинальное напряжение: 300/500 В
• Испытательное напряжение: 4 кВ (повышенная прочность изоляции)
• Материал оболочки: ПВХ (PVC) с низким выделением дыма
• Наружный диаметр: 8,4 мм
• Диапазон рабочих температур: от –50 C до +80 C
• Цвет оболочки: чёрный
• Масса: 132 кг за бухту
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 110 нг(А)-LS 7G1 совместим с типичными клеммами, разъёмами и зажимами для кабелей сечением 1 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и повреждений изоляции.

Правила прокладки

• Стационарная прокладка: минимальный радиус изгиба - 4×D (33,6 мм);
• Ограниченная подвижность: минимальный радиус изгиба - 10×D (84 мм);
• Не рекомендуется частое механическое движение - для постоянной подвижности выбирайте специализированные гибкие кабели;
• При прокладке в каналах, лотках или трубах соблюдайте нормы заполнения с учётом наружного диаметра 8,4 мм.

Безопасность и стандарты

Кабель FLEXICORE 110 нг(А)-LS 7G1 соответствует следующим нормативным документам:

• ТР ТС 037/2016 - ограничение опасных веществ (RoHS, REACH);
• ГОСТ 31565 - требования к пожарной безопасности (группа горючести ПРГП 1б, ПД 2);
• ГОСТ IEC 60332-3-22 - нераспространение пламени при групповой прокладке;
• ГОСТ IEC 61034-2 - низкое выделение дыма при возгорании;
• Климатическое исполнение У1, У1.1, У2, У2.1, У3, У3.1 - для работы в любых условиях, включая открытый воздух.

Не содержит свинец и другие токсичные компоненты. Безопасен для людей и окружающей среды даже при пожаре.

Преимущества

• Высокая устойчивость к экстремальным температурам - работает в холодных регионах и нагреваемых зонах;
• Низкое дымообразование - обеспечивает видимость и безопасную эвакуацию при пожаре;
• Улучшенная механическая прочность - устойчив к воздействию вибраций и нагрузкам при монтаже;
• Проверенная надёжность - тестовое напряжение 4 кВ гарантирует долгую службу;
• Российское производство - соответствие местным стандартам и условиям эксплуатации.

Ограничения применения

• Не предназначен для частой подвижности - не заменяет гибкий кабель типа H07RN-F или YDY;
• Не использовать в контакте с маслом, растворителями и агрессивными химикатами - ПВХ оболочка не устойчива к таким средам;
• Не рекомендован для прямого закапывания в грунт без защиты (например, в бронированном корпусе или трубе);
• При температурах ниже –50 C возможна потеря эластичности - требуется предварительный прогрев перед изгибом.

Примеры использования

• Подключение станков и конвейеров в цеху - стационарная прокладка в кабель-каналах;
• Освещение в холодильных камерах - устойчивость к низким температурам;
• Питание датчиков и контроллеров на производстве - низкое дымообразование снижает риск аварий;
• Монтаж наружного освещения на промплощадке - климатическое исполнение У3 позволяет работать под открытым небом;
• Электропитание медицинских аппаратов в стационаре - соответствие требованиям пожарной безопасности.

Практические советы

• Перед монтажом проверьте целостность изоляции - особенно при работе в холоде;
• При использовании в лотках или трубах рассчитывайте свободное пространство: 7 жил × 1 мм2 + оболочка = 8,4 мм диаметра - не забудьте про запас на теплоотвод;
• Для соединений применяйте кабельные наконечники с правильным размером - 1 мм2 требует наконечника на 1–1,5 мм;
• Храните бухты в сухом месте, избегая прямого солнечного света - длительное UV-воздействие может ускорить старение ПВХ;
• При необходимости резки - используйте острые инструменты, чтобы не деформировать многопроволочные жилы.
