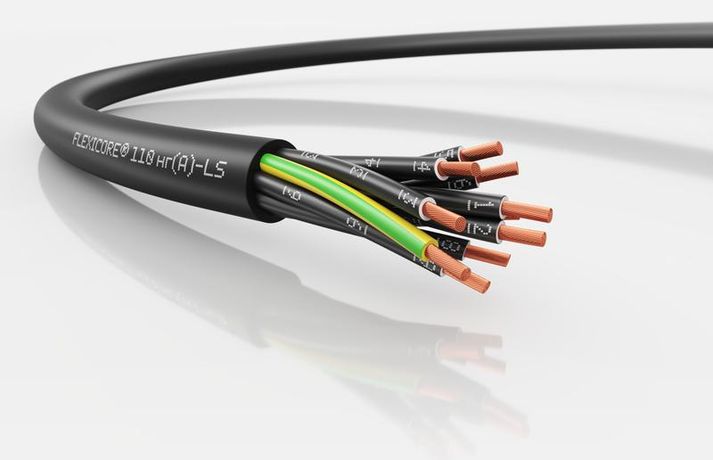

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 16G1.5 NC - 3120001066

Кабель FLEXICORE 110 нг(А)-LS 16G1.5 (м) от LAPP - силовой и контрольный кабель с повышенными требованиями к безопасности и механической прочности, предназначенный для стационарной прокладки и ограниченной подвижности в промышленных и коммунальных системах. Артикул 3120001066 обеспечивает надёжную передачу энергии и сигналов в условиях широкого температурного диапазона.

Назначение и область применения

Кабель FLEXICORE 110 нг(А)-LS 16G1.5 (м) используется для прокладки в электрических установках, где важны безопасность, устойчивость к повреждениям и минимальное выделение дыма при возгорании. Подходит для:

• промышленного оборудования и автоматических линий;
• систем освещения и управления;
• питания измерительных приборов и электроинструментов;
• монтажа в зданиях и на открытых площадках;
• электроснабжения в местах с высокими требованиями к пожарной безопасности.

Изготовлен для работы в помещениях и на улице, включая условия повышенной влажности и перепадов температур.

Технические характеристики

• Сечение жилы: 1,5 мм2 - оптимально для токов до 16 А в стационарном режиме.
• Количество жил: 16 - позволяет передавать несколько цепей в одном кабеле, снижает количество трасс.
• Жила: многопроволочная медная, 5 класса гибкости по IEC 60228 - обеспечивает долгую службу даже при частых изгибах.
• Номинальное напряжение: 300/500 В - рассчитан на бытовые и промышленные сети переменного тока.
• Защитный проводник: есть - гарантирует заземление всех цепей.
• Оболочка: ПВХ (PVC) с низким выделением дыма - не распространяет пламя и минимизирует токсичность продуктов горения.
• Наружный диаметр: 15,6 мм - компактный профиль для плотной укладки в каналах и лотках.
• Диапазон температур: от –50 C до +80 C - работает в суровых климатических условиях, включая холодные регионы России.
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности) - требует соблюдения правил изгиба во время монтажа.
• Гарантия: 24 месяца - подтверждает качество изготовления и материалов.
• Вес: 454 кг за бухту - учтите при транспортировке и хранении.

Совместимость и монтаж

Кабель FLEXICORE 110 нг(А)-LS 16G1.5 (м) совместим с большинством стандартных клеммников, разъёмами и кабельными муфтами, предназначенными для ПВХ-кабелей. Для монтажа рекомендуется:

• не допускать перегибы меньше указанного радиуса - это предотвращает повреждение жил и нарушение изоляции;
• использовать кабельные каналы, лотки или трубы при прокладке в местах с риском механических воздействий;
• оставить запас длины при подключении подвижных элементов - чтобы избежать натяжения;
• не использовать в качестве постоянного гибкого кабеля (например, для перемещаемых механизмов) - он не предназначен для бесконечной гибкости.

Безопасность и стандарты

Кабель FLEXICORE 110 нг(А)-LS 16G1.5 (м) полностью соответствует российским нормам пожарной безопасности:

• ТР ТС 037/2016 - запрет на использование опасных веществ;
• ГОСТ 31565 - требования к нераспространению горения (класс нг(A));
• ГОСТ IEC 61034-2 - низкое выделение дыма (класс LS);
• ГОСТ IEC 60332-3-22 - устойчивость к воспламенению в групповой прокладке;
• REACH и RoHS - отсутствие свинца и других токсичных компонентов.

Тестовое напряжение 4 кВ подтверждает надёжность изоляции при перегрузках.

Преимущества

• Высокая степень защиты от пожара - критично для общественных и промышленных объектов.
• Уменьшенный наружный диаметр - экономия места в шахтах и коробах.
• Медные жилы 5 класса - обеспечивают хорошую гибкость без потери проводимости.
• Стойкость к экстремальным температурам - подходит для Сибири и Дальнего Востока.
• Отсутствие свинца - безопасен для здоровья и окружающей среды.

Ограничения применения

• Не предназначен для постоянной подвижности (например, в кабель-каналах с частым движением механизма) - требуется применение специальных гибких кабелей типа ÖLFLEX®.
• Не следует прокладывать в контакте с маслом, растворителями или агрессивными химикатами - ПВХ-оболочка не устойчива к таким средам.
• Не рекомендован для прямого закапывания в грунт без дополнительной защиты (например, в трубах) - отсутствует броня.
• Не применяется в системах с напряжением выше 500 В - превышение может вызвать пробой изоляции.

Примеры использования

• Прокладка в цехах заводов для питания ЧПУ-станков и контроллеров.
• Подключение светильников и датчиков в торговых центрах и больницах.
• Системы аварийного освещения и сигнализации в метро и вокзалах.
• Электропитание насосов, вентиляторов и конвейеров на открытом воздухе.
• Монтаж в распределительных щитах и шкафах управления.

Практические советы

• Перед монтажом проверьте соответствие наружного диаметра (15,6 мм) внутреннему размеру кабельных каналов - недостаточно места может привести к деформации.
• При прокладке в одной трассе с другими кабелями используйте разделители - так снижается риск перегрева.
• При работе в холоде (ниже –20 C) согрейте кабель перед изгибом - ПВХ становится хрупким при низких температурах.
• При использовании в сыром месте (например, в подвале) убедитесь, что все соединения герметичны - хотя кабель влагостойкий, контактные группы требуют дополнительной защиты.
• Храните бухты в сухом, прохладном месте - прямые солнечные лучи и высокая влажность снижают срок службы оболочки.
