Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 7G2.5 nc - 3120000146

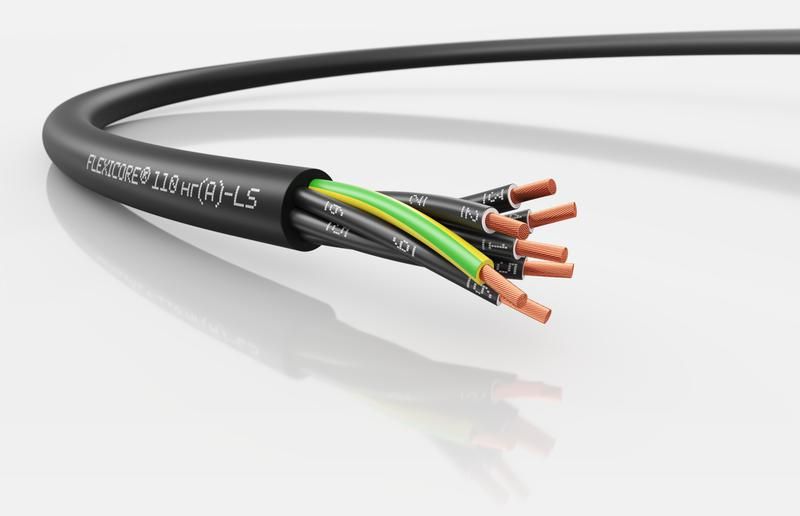

Кабель FLEXICORE 110 нг(А)-LS 7G2.5 от LAPP - силовой и контрольный кабель с семью медными жилами сечением 2,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Благодаря негорючему и малодымному ПВХ-покрытию, он безопасно используется в зданиях, на производстве и на улице. Артикул 3120000146 соответствует международным стандартам безопасности и экологичности.

Назначение и область применения

Кабель FLEXICORE 110 нг(А)-LS 7G2.5 применяется там, где важны надёжность, пожарная безопасность и долговечность. Подходит для:

• электроснабжения промышленного оборудования и автоматических линий;
• монтажа силовых и контрольных цепей в цехах, складах, лабораториях;
• питания измерительных приборов, электроприборов и электроинструментов;
• осветительных систем внутри и снаружи зданий;
• промышленного монтажа в условиях повышенной влажности или перепадов температур.

Изготовлен для работы в климатических зонах У1–У3.1 - то есть как в закрытых помещениях, так и на открытом воздухе.

Технические характеристики

• Сечение жил: 2,5 мм2 - обеспечивает ток до 20 А в стационарном режиме (по нормам ГОСТ);
• Количество жил: 7 - позволяет передавать питание и сигналы одновременно;
• Жила: многопроволочная, 5 класса гибкости (IEC 60228 / ГОСТ 22483) - удобна для прокладки в труднодоступных местах;
• Номинальное напряжение: 300/500 В - рассчитан на бытовые и промышленные сети переменного тока;
• Тип изоляции: нг(A)-LS - негорючий, с низким выделением дыма и безгалогенной оболочкой;
• Материал: медные жилы, ПВХ-оболочка - устойчив к механическим воздействиям и химическим агрессивным средам;
• Наружный диаметр: 11,9 мм - компактный профиль для плотной укладки в каналах и лотках;
• Диапазон температур: от –50 C до +80 C - работает в суровых климатических условиях;
• Масса: 283 кг за бухту - учтите при транспортировке и подъёме;
• Испытательное напряжение: 4 кВ - гарантирует высокую прочность изоляции;
• Гарантия: 24 месяца - подтверждает качество производства.

Совместимость и монтаж

Кабель FLEXICORE 110 нг(А)-LS 7G2.5 совместим с большинством стандартных клеммников, разъёмами и зажимами для медных жил. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и повреждений оплетки.

Минимальный радиус изгиба:

• Стационарная прокладка: не менее 4 × D = 47,6 мм (D = 11,9 мм);
• При ограниченной подвижности (например, в перемещаемых устройствах): не менее 10 × D = 119 мм.

Не рекомендуется использовать в условиях постоянного изгибания - для таких задач выбирайте специализированные гибкие кабели.

Безопасность и стандарты

Кабель полностью соответствует российским и европейским нормам:

• ТР РФ №123-ФЗ и ГОСТ 31565 - требование к пожарной безопасности;
• ГОСТ IEC 60332-3-22 - негорючесть при групповой прокладке (класс нг(A));
• ГОСТ IEC 61034-2 - низкое выделение дыма (класс LS);
• REACH, RoHS, ТР ЕАЭС 037/2016 - запрет на использование свинца и опасных веществ;
• Климатическое исполнение У1–У3.1 - сертифицирован для эксплуатации в любых условиях России.

Преимущества

• Высокая устойчивость к возгоранию - снижает риск распространения пламени в шахтах и кабельных трассах;
• Малое дымообразование - сохраняет видимость и снижает токсичность при ЧП;
• Улучшенная механическая прочность - выдерживает нагрузки при прокладке и эксплуатации;
• Экологическая безопасность - не содержит тяжёлых металлов и галогенов;
• Одинаковая стабильность характеристик при температурных колебаниях - надёжно работает зимой и летом.

Ограничения применения

• Не предназначен для частого изгиба - не заменяет гибкий кабель типа H07RN-F;
• Не следует прокладывать в контакте с открытыми источниками тепла выше +80 C;
• Не рекомендован для прямого земляного монтажа без защиты (труб, каналов, лотков);
• При использовании в агрессивных химических средах (масла, растворители) требуется дополнительная защита оболочки.

Примеры использования

• Подключение станков и конвейеров на заводе - кабель FLEXICORE 110 нг(А)-LS 7G2.5 прокладывается в кабель-каналах рядом с трубопроводами;
• Освещение торгового центра - семь жил позволяют организовать управление светом и сигнализацию одной линией;
• Автоматизация склада - кабель подключает датчики, энкодеры и двигатели в одном трассе;
• На открытой площадке - например, для питания насосной станции при минус 40 C.

Практические советы

• Перед монтажом проверьте целостность оболочки - даже микротрещины снижают уровень защиты IP;
• При прокладке в пучках соблюдайте минимальный радиус изгиба - иначе жилы могут деформироваться;
• Для длинных участков (>50 м) учитывайте потери напряжения - 2,5 мм2 достаточны для токов до 15 А на расстоянии до 100 м;
• При работе в холоде (ниже –20 C) согрейте кабель перед изгибом - ПВХ становится хрупким;
• Артикул 3120000146 - один из самых популярных вариантов в серии LAPP KABEL X05VV-F; всегда сверяйте номер при заказе.
