Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 5X1 NC - 3120001176

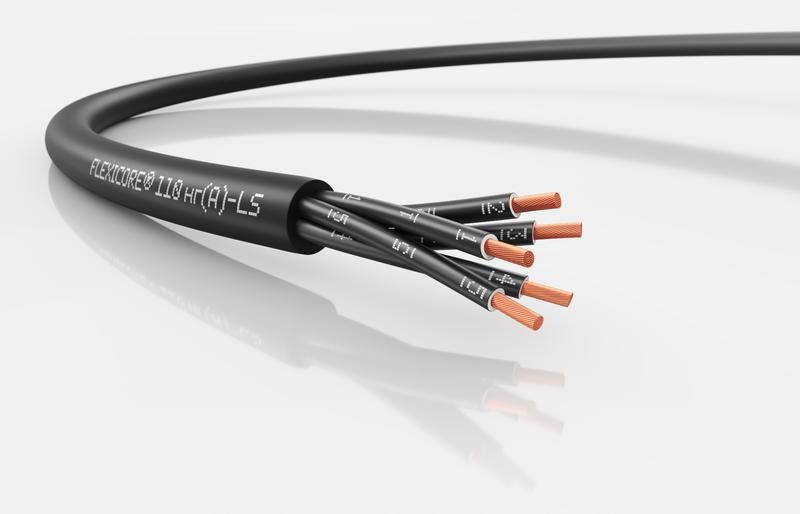

Кабель LAPP FLEXICORE 110 нг(А)-LS 5X1.0 (м) - это силовой и контрольный кабель с повышенными требованиями к безопасности и надежности, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых условиях. Благодаря негорючему ПВХ-покрытию и низкому выделению дыма он безопасен для использования в закрытых и людных зонах.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 5X1.0 (м) используется для передачи энергии и сигналов в системах, где важна пожарная безопасность и устойчивость к воздействию окружающей среды. Подходит для:

• промышленного оборудования и автоматических линий;
• электроснабжения станков, конвейеров, насосов;
• монтажа осветительных и измерительных цепей;
• подключения электроинструментов и бытовых приборов;
• прокладки внутри зданий и на открытом воздухе.

Изготовлен для работы в условиях сухой и влажной среды, включая открытые участки трасс. Соответствует климатическому исполнению У1–У3.1.

Технические характеристики

• Сечение жил: 1 мм2 - оптимально для токов до 16 А в стационарном режиме.
• Количество жил: 5 - позволяет передавать питание и управляющие сигналы одновременно.
• Жила: многопроволочная медная, 5 класса гибкости по IEC 60228 / ГОСТ 22483 - обеспечивает долгую службу даже при частых изгибах.
• Напряжение: 300/500 В - рассчитан на работу в бытовых и промышленных сетях переменного тока.
• Наружный диаметр: 7,9 мм - компактный размер для удобной прокладки в каналах и лотках.
• Оболочка: ПВХ (PVC) с низким выделением дыма - снижает риск задымления при возгорании.
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной прокладки.
• Диапазон температур: от –50 C до +80 C - работает в суровых климатических условиях.
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности).
• Гарантия: 24 месяца.
• Общий вес: 113 кг за бухту - указывает на протяженность кабеля (обычно 1000 м).

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 5X1.0 (м) совместим с большинством стандартных клеммников, разъемами и зажимами для проводов сечением 1 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Прокладывайте с соблюдением минимального радиуса изгиба. При использовании в шахтах, коробах или лотках убедитесь, что внутренний объем достаточен для свободного прохождения кабеля без перегрева.

Безопасность и стандарты

Кабель полностью соответствует российским нормам пожарной безопасности:

• ТР ТС 037/2016 - запрещено использование свинца и опасных веществ;
• ГОСТ 31565 - требование к негорючести типа нг(A)-LS;
• ГОСТ IEC 60332-3-22 - не распространяет пламя при групповой прокладке;
• ГОСТ IEC 61034-2 - низкое выделение дыма при горении (ПД 2);
• REACH и RoHS - экологически безопасный состав.

Тестовое напряжение 4 кВ гарантирует высокую изоляционную прочность.

Преимущества

• Высокая устойчивость к механическим нагрузкам благодаря многопроволочной меди.
• Низкая дымообразующая способность - повышает шансы на эвакуацию при пожаре.
• Широкий температурный диапазон - можно использовать в холодильниках, на улице, в печных помещениях.
• Отсутствие свинца и токсичных добавок - безопасен для здоровья и окружающей среды.
• Стандартный наружный диаметр 7,9 мм - легко помещается в стандартные каналы и трубки.

Ограничения применения

• Не предназначен для постоянного движения - при частых изгибах рекомендованы специальные гибкие кабели (например, ÖLFLEX®).
• Не следует прокладывать в контакте с маслом, растворителями или агрессивными химикатами - ПВХ оболочка не устойчива к таким средам.
• Не применяется в качестве основного кабеля для мощных нагревательных устройств выше 3,5 кВт без расчета теплового режима.
• При прокладке в земле требуется дополнительная защита (канализация, гофра, броня).

Примеры использования

• Подключение контроллеров и датчиков на конвейерной линии в пищевой промышленности.
• Прокладка в распределительных щитах офисных зданий для освещения и розеток.
• Питание насосов и вентиляторов в системах вентиляции и кондиционирования.
• Монтаж сигнализационных цепей в лифтах и эскалаторах.
• Электропитание инструментов на строительных площадках при временной прокладке.

Практические советы

• Перед монтажом проверьте целостность изоляции и соответствие цвета жил схеме подключения - в кабеле 5 жил, возможна разная расцветка.
• При прокладке в одной трассе с другими кабелями оставляйте зазоры для теплоотвода - особенно при плотной укладке.
• Для защиты от механических повреждений используйте гофрированные трубы или кабель-каналы, особенно на уровне пола.
• При работе в условиях низких температур (ниже –20 C) прогрейте кабель перед изгибом - ПВХ становится хрупким.
• При заказе учитывайте длину - бухта 1000 м, масса 113 кг; для малых проектов лучше купить метраж на катушке.
