Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 5X0.5 NC - 3120001156

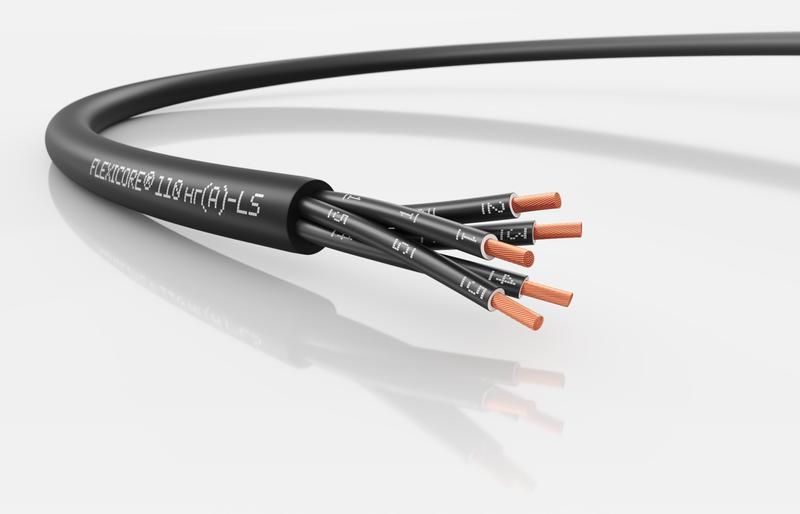

Кабель LAPP FLEXICORE 110 нг(А)-LS 5X0.5 (м) - это силовой и контрольный кабель с повышенными требованиями к безопасности и механической устойчивости, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых условиях. Благодаря компактному размеру и высокой гибкости, он легко монтируется даже в плотных шахтах и каналах.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 5X0.5 (м) используется для передачи энергии и сигналов в системах управления, автоматизации и освещения. Подходит для прокладки как внутри зданий, так и на открытом воздухе. Применяется в промышленном оборудовании, производственных линиях, станках, конвейерах, системах контроля, а также для подключения измерительных приборов и электроинструментов.

Технические характеристики

• Сечение жил: 0,5 мм2 - оптимально для слаботочных цепей и маломощных нагрузок
• Количество жил: 5 - позволяет передавать несколько сигналов или питание + управление в одном кабеле
• Материал жил: медные многопроволочные - обеспечивают гибкость и долговечность при изгибах
• Номинальное напряжение: 300/500 В - рассчитан на работу в сетях до 500 В переменного тока
• Наружный диаметр: 6,1 мм - компактный размер для удобной прокладки в ограниченных пространствах
• Материал оболочки: ПВХ (PVC) - устойчив к воздействию масел, влаги и химических веществ
• Диапазон рабочих температур: от –50 C до +80 C - работает в суровых климатических условиях
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Цвет оболочки: черный - устойчив к УФ-излучению, подходит для наружной эксплуатации
• Испытательное напряжение: 4 кВ - обеспечивает надежную изоляцию при перегрузках
• Общий вес: 66 кг за бухту - удобен для транспортировки и хранения

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 5X0.5 (м) совместим с большинством стандартных клеммников, разъемами и кабельными муфтами. Для монтажа рекомендуется использовать инструменты, подходящие для многопроволочных жил (например, обжимные клещи с матрицей под класс 5). Не допускается растяжение или резкий изгиб меньше минимального радиуса. При прокладке в трубах и лотках соблюдайте свободный проход - не более 40% заполнения сечения.

Безопасность и стандарты

• Пожаробезопасность: соответствие ГОСТ 31565, ПРГП 1б (не распространяет горение), ПД 2 (низкое выделение дыма)
• Не содержит свинец, фталаты и другие опасные вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Соответствует требованиям ТР РФ №123-ФЗ и ГОСТ IEC 60332-3-22, ГОСТ IEC 61034-2
• Климатическое исполнение: У1, У2, У3 - предназначен для работы в помещениях и на открытом воздухе при колебаниях температуры и влажности

Преимущества

• Высокая гибкость благодаря жилам 5 класса по IEC 60228 - легче заводить в каналы и распределительные коробки
• Низкое выделение дыма при возгорании - повышает безопасность эвакуации и снижает ущерб имуществу
• Устойчивость к экстремальным температурам - сохраняет целостность в холодных складах и нагреваемых зонах
• Защита от распространения пламени - не поддерживает горение, что важно для вертикальных трасс
• Соответствие международным нормам - гарантирует совместимость с европейскими и российскими системами

Ограничения применения

• Не предназначен для постоянного движения (например, в кабель-каналах с частыми изгибами, как в роботах или мобильных платформах)
• Не следует применять в местах с постоянным контактом с открытым огнем или высокотемпературными поверхностями выше +80 C
• Не рекомендован для прямого закапывания в грунт без защиты (нет бронирования)
• При использовании в агрессивных химических средах требуется дополнительная защита (коррозионностойкая оболочка)

Примеры использования

• Подключение датчиков и контроллеров на конвейерной линии
• Прокладка сигнальных кабелей в щитовых и распределительных пунктах
• Питание светильников в производственных цехах с высокой влажностью
• Монтаж системы аварийного освещения в подземных парковках
• Связь между станцией управления и приводами в пищевой промышленности

Практические советы

• При прокладке в одной шахте с другими кабелями используйте раздельные лотки или перегородки - это предотвращает перегрев и помехи
• Перед монтажом проверьте посадочный диаметр кабельных вводов - наружный диаметр 6,1 мм требует вводов не менее 8–10 мм
• При резке используйте специальный нож - не сдавливайте жилы, чтобы не нарушить проводимость
• Для длительной эксплуатации в сыром месте лучше дополнительно герметизировать концы кабеля
• Храните бухты в сухом, прохладном месте - избегайте прямого солнечного света и перепадов температур
