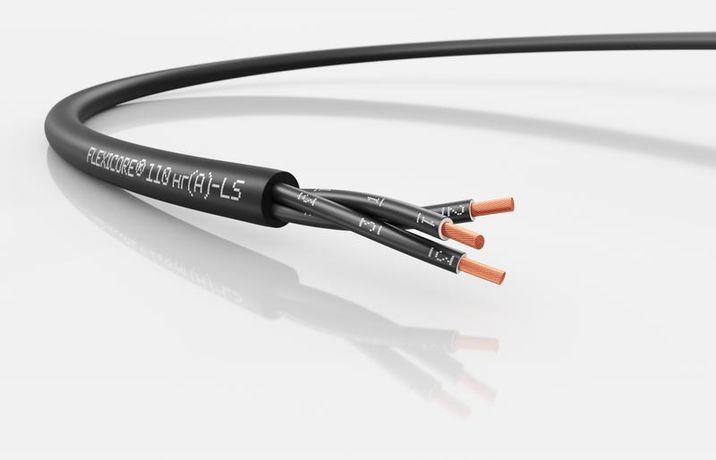

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 3X0.5 NC - 3120001152

Кабель LAPP FLEXICORE 110 нг(А)-LS 3X0.5 (м) - это силовой и контрольный кабель с повышенными требованиями к безопасности и механической устойчивости, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых условиях. Благодаря негорючему составу и низкому выделению дыма он безопасен для использования в закрытых и открытых объектах.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 3X0.5 (м) используется для передачи энергии и сигналов в системах с напряжением до 300/500 В. Подходит для:

• монтажа внутренних и наружных электросетей;
• питания промышленного оборудования, станков, конвейеров;
• соединения измерительных приборов и автоматических устройств;
• подключения электроинструментов и осветительных систем;
• электроустановок в зданиях с высокими требованиями к пожарной безопасности.

Изготовлен для работы в условиях сухой и влажной среды, в том числе на открытом воздухе. Климатическое исполнение U1–U3 позволяет применять его в регионах с суровым климатом.

Технические характеристики

• Сечение жил: 0,5 мм2 - оптимально для слаботочных цепей и маломощных нагрузок.
• Жилы: медные многопроволочные (5 класс гибкости по IEC 60228 / ГОСТ 22483), обеспечивают хорошую гибкость при сохранении прочности.
• Количество жил: 3 - стандартная конфигурация для однофазных цепей и управления оборудованием.
• Напряжение: 300/500 В - рассчитан на работу в бытовых и промышленных сетях переменного тока.
• Оболочка: ПВХ (PVC) с низким выделением дыма - снижает риск задымления при возгорании.
• Цвет оболочки: черный - устойчив к УФ-излучению, подходит для наружной прокладки.
• Диаметр: 5,02 мм - компактный размер, удобен для прокладки в каналах и трубах.
• Диапазон температур: от –50 C до +80 C - работает в экстремальных климатических условиях.
• Тестовое напряжение: 4 кВ - обеспечивает надежную изоляцию даже при перегрузках.
• Вес: 44 кг за бухту - удобен для транспортировки и хранения.

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 3X0.5 (м) совместим с большинством стандартных клеммников, разъемами и зажимами для проводов сечением 0,5 мм2. Для монтажа рекомендуется использовать инструменты, подходящие для многопроволочных жил - чтобы не повредить контактную поверхность.

Минимальный радиус изгиба:

• Стационарная прокладка: не менее 4×D (≈20 мм);
• Ограниченная подвижность (например, при перемещении оборудования): не менее 10×D (≈50 мм).

Не допускается резкий изгиб или перегиб - это может привести к нарушению целостности жил и потере герметичности изоляции.

Безопасность и стандарты

Кабель полностью соответствует российским и международным нормам:

• ТР РФ №123-ФЗ и ГОСТ 31565 - требование к пожарной безопасности (класс нг(A)-LS - негорючий, с низким дымообразованием);
• ГОСТ IEC 60332-3-22 - устойчивость к распространению пламени в пучке;
• ГОСТ IEC 61034-2 - низкое выделение дыма при горении (ПД 2);
• REACH, RoHS, ТР ЕАЭС 037/2016 - отсутствие опасных веществ, включая свинец.

Эти сертификаты делают кабель пригодным для использования в общественных зданиях, метро, больницах и других местах с повышенными требованиями к эвакуационной безопасности.

Преимущества

• Высокая устойчивость к механическим воздействиям благодаря усиленной конструкции жил и оболочки.
• Уменьшенный объем дыма при возгорании - повышает шансы на спасение людей и сохранение оборудования.
• Широкий температурный диапазон - можно использовать в холодильных камерах, на улице, в теплых цехах.
• Российское производство - гарантия доступности запасов и сервисной поддержки.
• Соответствие европейским стандартам - возможность интеграции в импортные системы.

Ограничения применения

• Не предназначен для постоянного движения (например, в кабель-каналах с частыми изгибами, как в робототехнике или мобильных станках).
• Не следует прокладывать в контакте с маслом, растворителями или агрессивными химикатами - ПВХ оболочка не устойчива к таким средам.
• Не рекомендован для прямого земляного монтажа без защиты в трубах или канале - отсутствует броня.
• Сечение 0,5 мм2 ограничивает максимальную нагрузку - не подходит для мощных двигателей или нагревательных элементов выше 1,5 кВт.

Примеры использования

• Подключение датчиков и контроллеров на конвейерной линии в пищевой промышленности.
• Прокладка сигнальных линий в системах видеонаблюдения и охранной сигнализации.
• Питание светильников в офисном здании с использованием скрытой проводки.
• Монтаж электропитания для насосов и вентиляторов в подвальном помещении с повышенной влажностью.
• Связь между пультом управления и промышленным аппаратом в цеху с жесткими требованиями к пожарной безопасности.

Практические советы

• Перед монтажом проверьте соответствие посадочного диаметра кабеля (5,02 мм) размерам кабельных каналов и муфт - недостаточно места может вызвать деформацию.
• При прокладке в пучке соблюдайте минимальный радиус изгиба - используйте направляющие ролики или кабельные лотки с округлыми кромками.
• Для длительной эксплуатации на открытом воздухе убедитесь, что кабель не подвергается длительному прямому солнечному свету без дополнительной защиты (короб, кожух).
• При оконцевании жил используйте наконечники типа НШВИ-0,5 - они предотвращают расплетение многопроволочной жилы.
• Храните бухты в сухом месте, избегая перегрева и заморозки - это продлевает срок службы изоляции.
