Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 4X1 NC - 3120001174

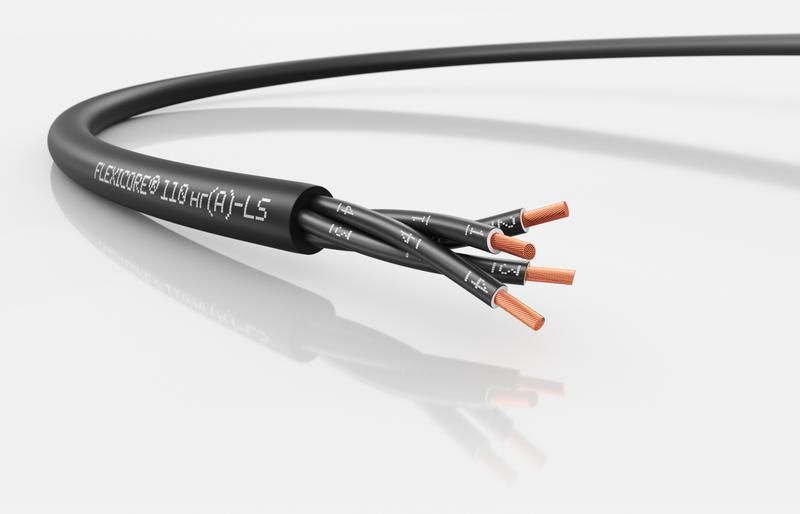

Кабель LAPP FLEXICORE 110 нг(А)-LS 4X1.0 (м) - это силовой и контрольный кабель с повышенными требованиями к безопасности и надежности, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых условиях. Благодаря негорючему ПВХ-покрытию и низкому выделению дыма он безопасен для использования в закрытых и людных зонах.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 4X1.0 (м) используется для передачи энергии и сигналов в системах, где важна пожарная безопасность и устойчивость к воздействию окружающей среды. Подходит для:

• промышленного оборудования и автоматических линий;
• электроснабжения станков, конвейеров, насосов;
• монтажа осветительных и измерительных цепей;
• подключения электроинструментов и бытовых приборов;
• прокладки внутри зданий и на открытом воздухе.

Изготовлен для работы в условиях сухой и влажной среды, включая открытые площадки и неотапливаемые помещения.

Технические характеристики

• Сечение жил: 1 мм2 - оптимально для токов до 16 А в стационарном режиме.
• Количество жил: 4 - позволяет передавать три фазы + PE или использовать как двухканальный контрольный кабель.
• Материал жил: многопроволочная медная жила 5 класса гибкости - обеспечивает прочность и устойчивость к перегибам при монтаже.
• Номинальное напряжение: 300/500 В - рассчитан на работу в сетях переменного тока до 500 В между проводниками и до 300 В между проводником и землей.
• Тип оболочки: ПВХ (PVC) с низким выделением дыма - снижает риск задымления при возгорании.
• Цвет оболочки: черный - устойчив к УФ-лучам, подходит для наружной прокладки.
• Наружный диаметр: 7,2 мм - компактный размер для удобной прокладки в каналах и лотках.
• Диапазон температур: от –50 C до +80 C - работает в суровом климате, включая холодные регионы России.
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности) - требует соблюдения правил изгиба во время монтажа.
• Гарантия: 24 месяца - подтверждает высокую долговечность материала.
• Общий вес: 95 кг за бухту - указывает на длину кабеля (обычно ~100–120 м, зависит от плотности).

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 4X1.0 (м) совместим с стандартными клеммами, разъемами и зажимами для медных жил сечением 1 мм2. Для монтажа рекомендуется:

• не допускать перегибы меньше минимального радиуса изгиба - это предотвращает повреждение жил и нарушение изоляции;
• использовать кабельные каналы, лотки или трубы при прокладке в местах возможного механического воздействия;
• не применять для постоянного движения (например, в кабель-трассах с частыми изгибами) - для таких задач нужен кабель с более высокой гибкостью (класс 6);
• при прокладке на открытом воздухе - проверить герметичность входов в оборудование, чтобы исключить попадание влаги.

Безопасность и стандарты

Кабель LAPP FLEXICORE 110 нг(А)-LS 4X1.0 (м) полностью соответствует российским нормам пожарной безопасности:

• ТР ТС 037/2016 - запрещает использование свинца и опасных веществ;
• ГОСТ 31565 - класс пожарной безопасности нг(A)-LS (негорючий, малое выделение дыма);
• ГОСТ IEC 60332-3-22 - не распространяет пламя при групповом горении;
• ГОСТ IEC 61034-2 - уровень дыма при горении ниже порогового значения;
• REACH и RoHS - экологически безопасен, не содержит токсичных элементов.

Тестовое напряжение 4 кВ гарантирует надежную изоляцию даже при кратковременных перенапряжениях.

Преимущества

• Высокая устойчивость к химическим и климатическим воздействиям благодаря качественному ПВХ.
• Уменьшенный объем дыма при возгорании - повышает шансы на эвакуацию и спасение имущества.
• Стандартная гибкость жил 5 класса - легко монтировать в труднодоступных местах без специальных инструментов.
• Производство в РФ - соответствие местным условиям эксплуатации и логистической доступности.
• Отсутствие свинца - безопасен для здоровья и окружающей среды.

Ограничения применения

• Не предназначен для постоянного перемещения - не заменяет гибкий кабель типа H07RN-F или YDY.
• Не следует прокладывать в контакте с маслом, растворителями или агрессивными химикатами - ПВХ может деформироваться.
• При температурах выше +80 C возможна потеря механической прочности - не используйте рядом с нагревательными элементами без теплоизоляции.
• Не применяйте в качестве основного кабеля для мощных двигателей свыше 2,2 кВт - требуется большее сечение (1,5 мм2 и выше).

Примеры использования

• Подключение контроллеров и датчиков на конвейерной линии в пищевой промышленности.
• Прокладка внутренних цепей управления в лифтах и эскалаторах.
• Связь между пультом управления и станком ЧПУ.
• Освещение в подземных парковках и производственных цехах.
• Питание светильников и розеток в офисных и административных зданиях.

Практические советы

• Перед монтажом проверьте целостность изоляции - особенно при работе в холодную погоду, когда ПВХ становится менее эластичным.
• При прокладке нескольких кабелей в одном лотке - оставляйте зазоры для лучшего теплоотвода.
• Для защиты от механических повреждений используйте гофротрубу или металлические рукава - особенно на участках с движущимся оборудованием.
• При подключении - обязательно используйте наконечники для многопроволочных жил, чтобы избежать ослабления контакта.
• Храните бухты в сухом месте, избегая прямого солнечного света - даже черная оболочка со временем теряет эластичность под УФ.
