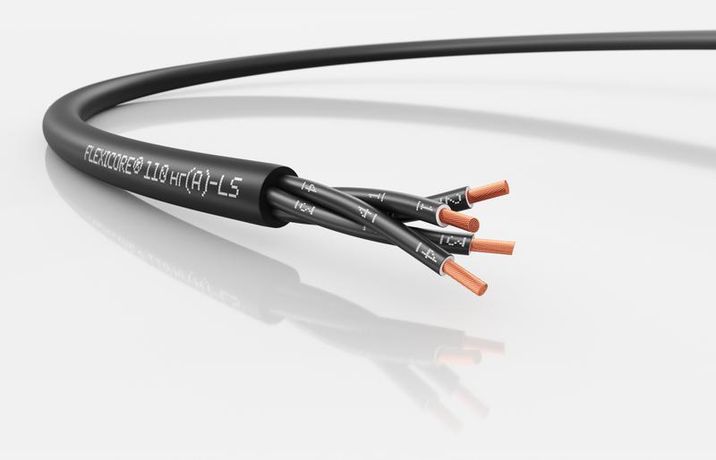

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F нг(А)-LS 4X0.5 NC - 3120001154

Кабель LAPP FLEXICORE 110 нг(А)-LS 4X0.5 (м) - это силовой и контрольный кабель с повышенными требованиями к безопасности и механической устойчивости, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных и бытовых условиях. Благодаря негорючему ПВХ-покрытию и низкому выделению дыма он безопасен для использования в закрытых и открытых пространствах.

Назначение и область применения

Кабель LAPP FLEXICORE 110 нг(А)-LS 4X0.5 (м) используется для передачи энергии и сигналов в системах управления, автоматизации и освещения. Подходит для прокладки внутри зданий и на открытом воздухе. Применяется в промышленном оборудовании, производственных линиях, станках, конвейерах, системах контроля, а также для подключения измерительных приборов и электроинструментов.

Технические характеристики

• Сечение жил: 0,5 мм2
• Количество жил: 4
• Материал жил: многопроволочная медь (5 класс гибкости по IEC 60228, ГОСТ 22483)
• Номинальное напряжение: 300/500 В
• Тип изоляции и оболочки: ПВХ (PVC), негорючий, с низким выделением дыма (нг(A)-LS)
• Наружный диаметр: 5,5 мм
• Цвет оболочки: черный
• Диапазон рабочих температур: от –50 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Испытательное напряжение: 4 кВ
• Общий вес бухты: 53 кг
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель LAPP FLEXICORE 110 нг(А)-LS 4X0.5 (м) совместим с типичными клеммниками, разъемами и креплениями для проводов сечением 0,5 мм2. Для надежного соединения используйте наконечники или обжимные контакты подходящего размера. Монтаж допускается в кабель-каналах, лотках, трубах и на тросах. Не рекомендуется перегибать кабель менее чем на минимальный радиус изгиба - это снижает долговечность жил и изоляции.

Безопасность и стандарты

• Соответствует ТР ТС 037/2016 (ограничение опасных веществ)
• Не содержит свинец, соответствует RoHS и REACH
• Пожаробезопасность: группа горючести нг(A)-LS по ГОСТ 31565, прошел испытание на распространение пламени по ГОСТ IEC 60332-3-22
• Низкое выделение дыма: уровень дымообразования соответствует ПД 2 по ГОСТ IEC 61034-2
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - для работы в условиях высокой влажности и на открытом воздухе

Преимущества

• Высокая гибкость благодаря многопроволочной медной жиле - удобен при прокладке в труднодоступных местах
• Уменьшенный наружный диаметр (5,5 мм) позволяет экономить место в кабельных трассах
• Стойкость к экстремальным температурам - работает даже при –50 C
• Низкая дымообразование и отсутствие токсичных выбросов при нагреве повышают безопасность в случае возгорания
• Производство в России - соответствие отечественным нормам и условиям эксплуатации

Ограничения применения

• Не предназначен для постоянного движения (например, в кабель-трассах с частыми изгибами, как в роботах или мобильных устройствах)
• Не следует использовать в условиях постоянного воздействия масел, растворителей или агрессивных химических сред - ПВХ-оболочка не устойчива к таким воздействиям
• При прокладке в земле требуется дополнительная защита (например, гофротруба или каналы), так как оболочка не рассчитана на механическую нагрузку от давления грунта

Примеры использования

• Подключение датчиков и контроллеров на конвейерной линии
• Прокладка внутренних цепей управления в станках ЧПУ
• Осветительные сети в производственных цехах с высокими требованиями к пожарной безопасности
• Питание измерительных приборов в лабораториях и на объектах с влажным микроклиматом
• Монтаж электропитания в холодильных камерах и на открытых площадках при низких температурах

Практические советы

• При монтаже соблюдайте минимальный радиус изгиба - 4×5,5 = 22 мм для стационарной прокладки, 10×5,5 = 55 мм при движении
• Перед резкой проверьте целостность изоляции и отсутствие деформаций - особенно важно при работе в холодную погоду
• Для защиты от механических повреждений используйте кабельные каналы или гофротрубу, особенно при прокладке в местах с риском ударов или перетирания
• При использовании в условиях влажности или на открытом воздухе обеспечьте герметичность входов в оборудование - кабель сам по себе не является водо- и паронепроницаемым
• При заказе учтите, что один метр кабеля имеет массу около 53 г - это влияет на расчет нагрузки на крепления и подвесы
