Кабель универсальный X05VV-F CY 7G1.0 NC - 3120001428 LAPP

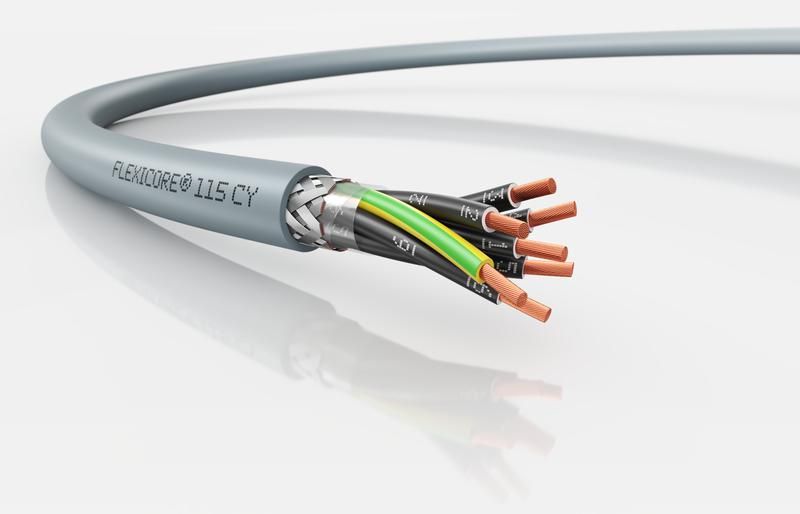

Кабель 7G1.0 CY X05VV-F FLEXICORE 115 - экранированный силовой и контрольный кабель бренда LAPP, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации и электропитания в условиях перепадов температур, повышенной влажности и контакта с маслом.

Назначение и область применения

Кабель 7G1.0 CY X05VV-F FLEXICORE 115 используется для передачи энергии и сигналов в промышленных системах. Применяется в качестве силового и контрольного кабеля для:

• станков, конвейеров, роботов;
• промышленных панелей управления;
• систем автоматизации и измерительных приборов;
• электропитания электроинструментов и оборудования;
• наружных и внутренних электросетей с высокими требованиями к надёжности.

Подходит для монтажа в помещениях и на улице, в условиях сухой, влажной или запылённой среды. Экранирование обеспечивает помехозащищённость в местах с сильными электромагнитными полями.

Технические характеристики

• Номинальное напряжение: 500 В - безопасная работа в бытовых и промышленных сетях до 500 В переменного тока.
• Число жил: 7 - одна из них является защитным проводником PE (заземление).
• Сечение жил: 1 мм2 - оптимально для токов до 15–20 А в зависимости от условий прокладки.
• Жила: многопроволочная медная, 5 класс гибкости по IEC 60228 - повышает долговечность при изгибах и вибрациях.
• Изоляция: ПВХ пластикат - устойчива к механическим нагрузкам и химическим воздействиям.
• Экран: да - металлическая оплётка снижает влияние внешних электромагнитных помех.
• Оболочка: серая ПВХ, маслостойкая - выдерживает контакт с минеральным маслом и дизтопливом.
• Наружный диаметр: 9,1 мм - компактный размер для плотной укладки в кабель-каналах и трубах.
• Диапазон температур: от –60 C до +80 C - работает в суровых климатических условиях, включая холодные регионы и нагреваемые зоны.
• Минимальный радиус изгиба: 4×D (36,4 мм) - при стационарном монтаже соблюдайте этот радиус, чтобы не повредить жилы.
• Пожаробезопасность: соответствие ГОСТ 31565 (класс О 1.8.2.5.4) - не распространяет горение, малая дымообразование.
• Массовая и экологическая безопасность: не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016.
• Маркировка жил: цифровая, чёрная основа с белыми цифрами - соответствует VDE 0293-1 и ГОСТ 31947, упрощает идентификацию при монтаже.

Совместимость и монтаж

Кабель 7G1.0 CY X05VV-F FLEXICORE 115 совместим с стандартными клеммами, разъёмами и кабельными вводами, рассчитанными на 1 мм2 и диаметр до 9,5 мм. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов при зачистке. Монтаж возможен в кабель-каналах, трубах, лотках, на кронштейнах. Не рекомендуется использовать в условиях постоянного движения (например, в цепях перемещения), так как он предназначен для ограниченной подвижности.

Безопасность и стандарты

• Соответствует ГОСТ 31565 - пожаробезопасность при возгорании.
• Соответствует ГОСТ 25018 - проверка на масло- и топливостойкость.
• Соответствует IEC 60228 / VDE 0295 / ГОСТ 22483 - класс гибкости жилы 5.
• Соответствует RoHS, REACH, ТР ЕАЭС 037/2016 - экологически безопасен.
• Климатическое исполнение У1, У2, У3 - можно применять в открытых и закрытых помещениях с любым уровнем влажности.

Преимущества

• Высокая устойчивость к маслу и дизельному топливу - идеален для автосервисов, заводов с гидравликой.
• Широкий температурный диапазон - работает даже в холодильных камерах и рядом с печами.
• Экран снижает уровень электромагнитных помех - важен для чувствительной аппаратуры и систем связи.
• Цифровая маркировка жил - экономит время при сборке и диагностике.
• Произведён в России - гарантия качества и доступность запаса.

Ограничения применения

• Не предназначен для частого изгиба и движения - не заменяет гибкий кабель типа TPE или SPT.
• Максимальный радиус изгиба - 4×D; меньший радиус вызывает повреждение изоляции и экрана.
• Не следует прокладывать в контакте с острыми кромками без защиты - риск повреждения оболочки.
• Не применяется в системах с напряжением выше 500 В - превышение опасно!
• Не рекомендован для прямого заливания в бетон без дополнительной защиты (например, гофры).

Примеры использования

• Прокладка кабеля от пульта управления к двигателю станка в цеху с масляными брызгами.
• Подключение терморегуляторов и датчиков температуры в холодильной камере (-40 C).
• Монтаж сигнальных линий в распределительном щите на открытом воздухе в условиях зимнего климата.
• Запитка контроллеров PLC и преобразователей частоты в производственной линии с высоким уровнем ЭМИ.

Практические советы

• Перед монтажом проверьте наружный диаметр 9,1 мм - выбирайте кабельные вводы и муфты с зазором не менее 10 мм.
• При зачистке жил используйте специальный инструмент - многопроволочные жилы легко деформируются.
• При прокладке в одном канале с мощными кабелями - отделяйте его экраном или используйте отдельную трассу, чтобы сохранить эффективность экранирования.
• При работе в условиях низких температур (+5...–60 C) не изгибайте кабель сразу после доставки - дайте ему адаптироваться к комнатной температуре 1–2 часа.
• Гарантия - 24 месяца. Сохраняйте документы на продукт - они нужны при обращении в сервис LAPP.
