Кабель универсальный X05VV-F CY 12G1.0 NC - 3120001430 LAPP

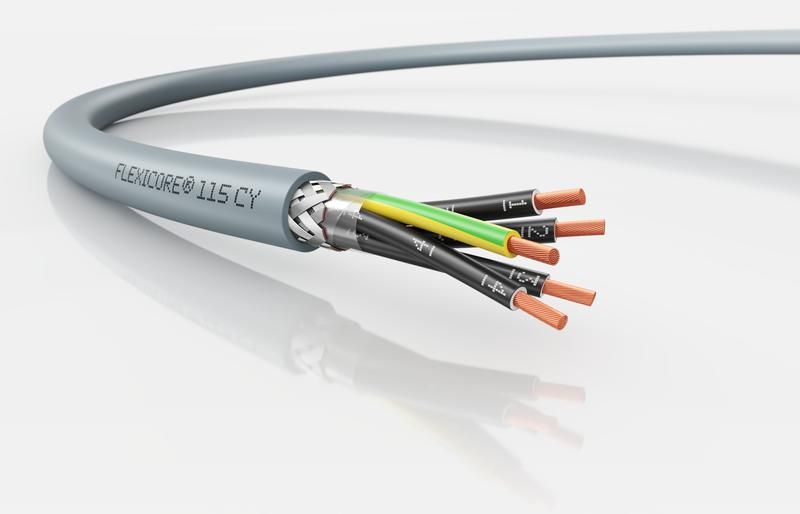

Кабель CY 12G1.0 от LAPP - экранированный силовой и контрольный кабель с 12 медными жилами сечением 1 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации и внешних сетей. Артикул 3120001430, серия FLEXICORE® 115 CY.

Назначение и область применения

Кабель CY 12G1.0 используется для передачи энергии и сигналов в условиях повышенных требований к надёжности. Применяется в промышленном оборудовании, производственных линиях, системах управления, освещении, а также для подключения измерительных приборов и электроинструментов. Подходит как для внутренней, так и для наружной прокладки - в сухих, влажных и агрессивных средах.

Технические характеристики

• Номинальное напряжение: 500 В
• Число жил: 12
• Сечение каждой жилы: 1 мм2
• Материал жил: многопроволочная медь (класс гибкости 5 по IEC 60228 / ГОСТ 22483)
• Наружный диаметр: 12,1 мм
• Оболочка: ПВХ пластикат, серого цвета
• Защитный проводник заземления: есть (выделена отдельная жила)
• Экран: да (металлическая оплётка для защиты от помех)
• Рабочая температура: от –60 C до +80 C
• Минимальный радиус изгиба: 4 × наружный диаметр (при стационарной укладке - 48,4 мм)
• Маслостойкость: да (устойчив к минеральному маслу и дизтопливу)
• Стойкость к низким температурам: да (не трескается при холоде)
• Пожаробезопасность: соответствие ГОСТ 31565 (класс О 1.8.2.5.4)
• Маркировка жил: цифровая, чёрная маркировка на жилах, белые цифры (по VDE 0293-1 и ГОСТ 31947)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель CY 12G1.0 совместим с стандартными клеммниками, разъёмами и зажимами для медных жил сечением 1 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Максимальный радиус изгиба - 48,4 мм (4×D). Не рекомендуется частое механическое движение - кабель предназначен для стационарной установки или с минимальным перемещением. При прокладке в каналах или трубах учтите наружный диаметр 12,1 мм.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (класс пожаробезопасности О 1.8.2.5.4)
• Испытан на напряжение 4 кВ (повышенная электрическая прочность)
• Не содержит свинец и другие запрещённые вещества
• Соответствует директивам REACH, RoHS и ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - для работы на открытом воздухе и в помещениях с высокой влажностью

Преимущества

• Экран снижает влияние электромагнитных помех - идеально для чувствительных цепей управления и связи
• Многопроволочные жилы обеспечивают хорошую гибкость при сохранении долговечности
• ПВХ-оболочка устойчива к маслу, топливу и химическим воздействиям
• Широкий диапазон температур позволяет использовать кабель в суровых климатических условиях
• Цифровая маркировка жил ускоряет монтаж и диагностику

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шланговый кабель
• Запрещено использование в местах с регулярным изгибом под углом менее 4D
• Не рассчитан на прямое солнечное излучение длительное время - при наружной прокладке требуется защита от УФ
• Не применяется в контакте с растворителями, бензином или агрессивными кислотами

Примеры использования

• Подключение контроллеров и датчиков на конвейерных линиях
• Прокладка в распределительных щитах заводских цехов
• Питание станков ЧПУ и роботов с закрытыми кабель-каналами
• Осветительные сети на открытых площадках при низких температурах
• Монтаж системы аварийного освещения в холодильных камерах

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённый экран снижает эффективность защиты от помех
• При зачистке жил используйте специальный инструмент - не снимайте изоляцию острым ножом, чтобы не повредить многопроволочную жилу
• Для прокладки в земле или бетоне примените защитные рукава или каналы - даже устойчивая оболочка не выдерживает механических нагрузок от давления
• При использовании в холоде (ниже –40 C) прогрейте кабель перед изгибом - это предотвратит растрескивание оболочки
• Убедитесь, что посадочный диаметр кабельных вводов и муфт соответствует 12,1 мм - слишком маленький проход вызовет деформацию
