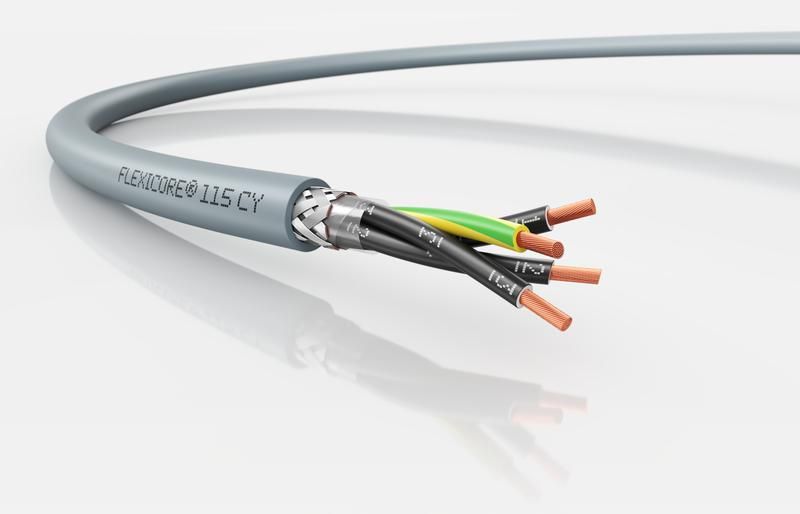

Кабель универсальный X05VV-F CY 4G1.0 NC - 3120001426 LAPP

Кабель 4G1.0 CY (м) от LAPP - экранированный силовой и контрольный кабель с четырьмя медными жилами сечением 1 мм2, предназначенный для стационарной прокладки и монтажа с limited движением. Марка FLEXICORE 115 CY обеспечивает надёжную работу в сложных условиях: от суровых до контакта с маслом, что делает её популярным решением в промышленном оборудовании.

Назначение и область применения

Кабель 4G1.0 CY используется там, где требуется устойчивость к механическому воздействию, химическим веществам и широкому диапазону температур. Подходит для:

• промышленного оборудования - станков, конвейеров, автоматических линий;
• электроснабжения измерительных приборов и электроинструментов;
• монтажа внутренних и наружных электрических сетей;
• осветительных систем в условиях повышенной влажности или перепадов температур;
• питания устройств в местах возможного попадания минеральных масел и дизтоплива.

Изготовлен для работы в закрытых и открытых помещениях, включая условия с высокой влажностью и низкими температурами.

Технические характеристики

• Число жил: 4 (включая жилу заземления)
• Сечение жилы: 1 мм2
• Материал жилы: многопроволочная медь (класс гибкости 5 по IEC 60228 / ГОСТ 22483)
• Напряжение: 500 В переменного тока
• Диаметр кабеля: 7,8 мм
• Изоляция: ПВХ пластикат
• Оболочка: серая, маслостойкая, устойчивая к низким температурам
• Экран: есть (металлический, снижающий помехи)
• Заземление: да (отдельная жила с цветовым отличием)
• Температура эксплуатации: от –60 C до +80 C
• Минимальный радиус изгиба: 4 × диаметр (при стационарной прокладке = ~31,2 мм)
• Пожаробезопасность: соответствие ГОСТ 31565 (O 1.8.2.5.4)
• Маркировка жил: цифровая, чёрная основа, белые цифры (соответствует VDE 0293-1 и ГОСТ 31947)
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель 4G1.0 CY совместим с типичными клеммниками, разъёмами и кабельными вводами, рассчитанными на диаметр до 8 мм. Для правильного монтажа важно соблюдать минимальный радиус изгиба - не менее 31,2 мм. Экран необходимо заземлить на обоих концах через специальный контакт (например, штекер с металлической оплеткой или кабельный зажим). Жилы имеют цифровую маркировку - удобно при распределении фаз и заземления. Прокладывать можно в кабель-каналах, трубах, лотках, на кронштейнах и свободно - даже на открытом воздухе.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (пожаробезопасность O 1.8.2.5.4)
• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 (гибкость жил)
• Не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Произведён по нормам для климатического исполнения У1, У1.1, У2, У2.1, У3, У3.1 - допущен к использованию в холодных регионах и на открытом воздухе
• Тестовое напряжение 4 кВ - выше рабочего, гарантирует запас прочности

Преимущества

• Высокая гибкость за счёт многопроволочных жил 5 класса - легко заводится в плотные места
• Экран снижает влияние электромагнитных помех - важен для чувствительной аппаратуры
• Маслостойкость позволяет использовать рядом с гидравликой, двигателями, насосами
• Стойкость к низким температурам - не трескается при –60 C
• ПВХ-оболочка устойчива к UV-лучам, влаге и агрессивным средам
• Цифровая маркировка жил исключает ошибки при подключении

Ограничения применения

• Не предназначен для частого изгиба и движения - не заменяет гибкий кабель типа TPE или SPT
• Минимальный радиус изгиба 4×D применяется только при стационарной прокладке; при перемещении требуются более мягкие решения
• Не рекомендован для постоянного погружения в воду - хотя IP-защита не указана, материал не рассчитан на длительное underwater использование
• Не следует применять в условиях постоянного нагрева выше +80 C - риск деформации изоляции

Примеры использования

• Подключение ЧПУ-станков в цеху - питание двигателей и датчиков с учётом масляных брызг
• Линии сборки с контроллерами - передача сигналов без помех благодаря экрану
• Наружное освещение в зимний период - выдерживает морозы без потери герметичности
• Автомобильные сервисы - питание диагностического оборудования возле масляных ёмкостей
• Жилищно-коммунальные системы - прокладка в колодцах и канализационных камерах

Практические советы

• Перед монтажом проверьте посадочные размеры кабельных вводов - диаметр 7,8 мм требует отверстий ≥8 мм
• При прокладке вдоль горячих поверхностей используйте термостойкие каналы - ПВХ начинает мягкнуть при +90 C
• Для защиты экрана от окисления - используйте анодированные кабельные зажимы, а не обычные болтовые
• При необходимости удлинения - лучше менять весь участок, чем делать ответвления; спайка жил повышает риск отказа
• Фиксируйте кабель каждые 50–100 см - особенно при вертикальной прокладке, чтобы избежать нагрузки на соединения
• Храните в сухом месте при t° от –20 до +30 C - не допускайте намокания и давления на бухты
