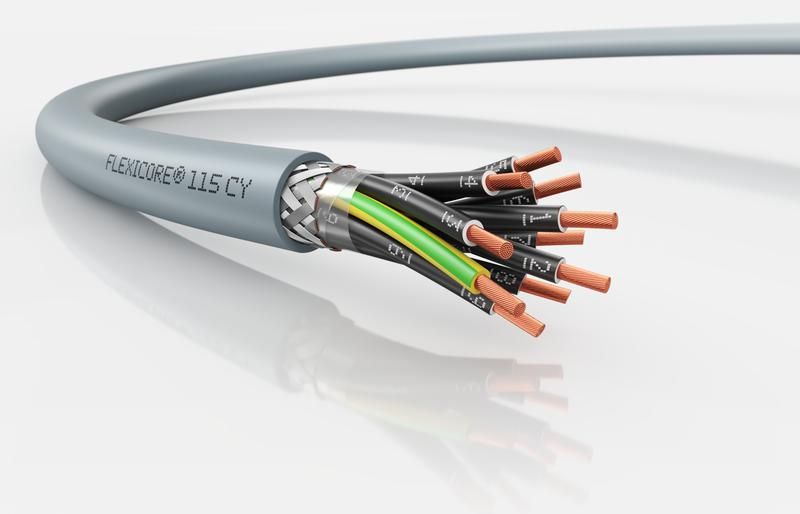

Кабель управления FLEXICORE 115 CY 21G1,0 - 3120001657 LAPP

Кабель FLEXICORE 115 CY 21G1.0 (м) - экранированный силовой и контрольный кабель бренда LAPP с 21 медной жилой сечением 1 мм2, предназначенный для стационарной прокладки и ограниченной подвижности в сложных условиях. Подходит для промышленного оборудования, автоматизации и наружных установок благодаря устойчивости к маслу, низким температурам и механическим нагрузкам.

Назначение и область применения

Кабель FLEXICORE 115 CY 21G1.0 (м) используется там, где требуется надёжная передача энергии и сигналов в условиях повышенных требований. Применяется для:

• Подключения промышленного оборудования: станков, конвейеров, роботов;
• Прокладки в системах автоматизации и управления;
• Питания измерительных приборов и электронных устройств;
• Осветительных и распределительных сетей в цехах и на открытых площадках;
• Монтажа в местах с риском контакта с минеральным маслом, дизтопливом или агрессивными средами.

Подходит как для внутренних, так и для наружных работ - выдерживает перепады температур и влажность.

Технические характеристики

• Количество жил: 21
• Сечение каждой жилы: 1 мм2
• Материал жил: многопроволочная медь (класс гибкости 5 по IEC 60228)
• Изоляция: ПВХ (PVC)
• Экран: да, металлическая оплётка - снижает помехи для сигнальных цепей
• Заземление: есть отдельная жила заземления
• Наружный диаметр: 14,8 мм
• Номинальное напряжение: 300 В
• Испытательное напряжение: 4 кВ (повышенная прочность изоляции)
• Температурный диапазон: от –60 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при ограниченной подвижности)
• Цвет оболочки: серебристо-серый
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY 21G1.0 (м) совместим с типовыми клеммниками, разъёмами и зажимами для жил сечением 1 мм2. Для обеспечения долговечности:

• Не допускайте перегибы меньше минимального радиуса изгиба - это предотвращает повреждение жил и экрана;
• При использовании в движущихся системах применяйте кабельные каналы или направляющие;
• Обязательно используйте заземляющую жилу - она обеспечивает безопасность при пробоях;
• При прокладке вблизи источников масла или химических веществ проверьте герметичность соединений.

Посадочные диаметры кабельных вводов должны быть не менее 15 мм для свободного прохода без деформации оболочки.

Безопасность и стандарты

• Огнестойкость: соответствие IEC 600332-1-2 - самозатухание при горении
• Соответствует нормам REACH, RoHS, ТР ЕАЭС 037/2016 - без свинца и опасных веществ
• Физико-механические свойства проверены по ГОСТ 25018
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - для работы в холодном и влажном климате

Преимущества

• Высокая гибкость за счёт многопроволочных жил 5 класса - удобен при монтаже в плотных трассах
• Экран снижает влияние ЭМИ - идеален для чувствительных контроллеров и датчиков
• Маслостойкость и устойчивость к дизельному топливу - работает рядом с оборудованием, где возможны утечки
• Стойкость к низким температурам - не теряет эластичность даже при –60 C
• ПВХ-оболочка устойчива к УФ-излучению - подходит для наружной прокладки

Ограничения применения

• Не предназначен для постоянного движения (например, в кабельных цепях с частыми изгибами) - для этого нужны специальные гибкие кабели с усиленным плетением
• Не рекомендован для прямого закапывания в грунт - нужна защита в трубах или каналах
• Не следует использовать в средах с высокой концентрацией растворителей (ацетон, бензол) - может повредить ПВХ-оболочку
• При температурах выше +80 C возможна потеря механической прочности

Примеры использования

• Прокладка в цехах автосервисов - питание диагностических стендов и компрессоров
• Системы автоматизации пищевых производств - подключение датчиков уровня и сервоприводов
• Наружные светильники в зимних регионах - устойчив к замерзанию и влаге
• Линии сборки с перемещаемыми элементами - при условии соблюдения радиуса изгиба 10×D
• Электрощитовые комнаты - для связи между щитами и модульными устройствами

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённый экран снижает эффективность защиты от помех
• При прокладке нескольких кабелей FLEXICORE 115 CY 21G1.0 (м) в одном лотке оставляйте зазоры - это уменьшает нагрев
• Для длинных участков (>50 м) учтите потери напряжения - сечение 1 мм2 подходит для токов до ~10 А
• При работе в условиях сильной вибрации используйте дополнительную фиксацию кабеля через каждые 30–50 см
• Храните в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных значениях может повлиять на эластичность
