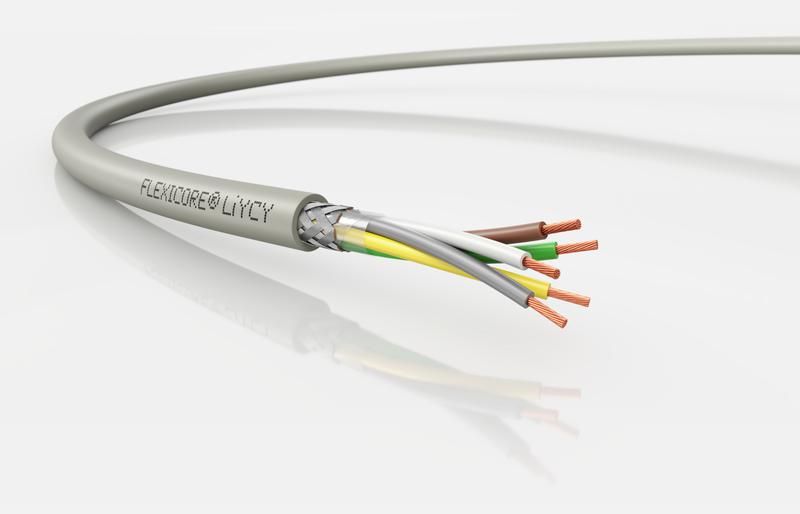

Кабель управления FLEXICORE LiYCY 20x0,25 - 3120001885 LAPP

Кабель управления LiYCY 20х0.25 от LAPP (артикул 3120001885) - экранированный кабель для передачи слаботочных сигналов в условиях повышенных требований к защите от помех. Подходит для стационарной и ограниченной подвижной прокладки в промышленном оборудовании, офисной технике и системах автоматизации.

Назначение и область применения

Кабель управления LiYCY 20х0.25 предназначен для передачи управляющих сигналов и данных в устройствах с низким уровнем напряжения. Не используется для питания мощных нагрузок - только для слаботочных цепей.

• Подключение контроллеров, датчиков, энкодеров и плат управления
• Использование в весах, терминалах сбора данных, CNC-станках
• Применение в системах автоматизации на заводах, в лабораториях, на складах
• Работает в сухих и влажных помещениях, включая зоны с возможными брызгами воды

Технические характеристики

• Сечение жил: 0,25 мм2 - обеспечивает достаточную проводимость для сигналов, не перегревается при токах до нескольких десятков миллиампер
• Количество жил: 20 - позволяет передавать несколько каналов информации в одном кабеле
• Жила: многопроволочная медная - гибкая, устойчива к изгибам и вибрациям
• Изоляция и оболочка: ПВХ - прочная, химически стойкая, не выделяет токсичных веществ при нагреве
• Экран: есть (по марке LiYCY) - снижает влияние внешних ЭМИ, важен для точных сигналов
• Напряжение: 60 В постоянного/переменного тока; пиковые значения до 500 В - безопасно для импульсных сигналов, но не для силовой сети
• Наружный диаметр: 9 мм - удобен для прохода через стандартные кабельные вводы и каналы
• Температурный диапазон: от –60 C до +70 C - работает в холодильных камерах и рядом с нагретыми механизмами
• Цвет оболочки: серый - стандартизирован для промышленных кабелей, легко отличить от силовых
• Маслостойкость: да - сохраняет целостность даже при контакте с минеральными маслами
• Стойкость к низким температурам: да - не трескается при замораживании
• Огнестойкость: IEC 600332-1-2 - самозатухающая изоляция, не распространяет пламя

Совместимость и монтаж

LiYCY 20х0.25 совместим со стандартными разъёмами для слаботочных кабелей (например, M12, D-sub, RJ45 с адаптерами). Для надёжного соединения используйте обжимные контактные элементы, соответствующие сечению 0,25 мм2.

• Не допускается механическое растяжение - кабель не рассчитан на нагрузку на растяжение
• Радиус изгиба при движении - не менее 10× наружный диаметр (90 мм)
• При стационарной прокладке можно использовать кабельные лотки, гофру, кабель-каналы
• Запрещено применять в качестве силового кабеля - риск перегрева и повреждения изоляции

Безопасность и стандарты

• Соответствует IEC 600332-1-2 - требования к огнестойкости
• УФ-стойкий по ГОСТ 20.57.406 п. 2.26 - не стареет под прямыми солнечными лучами
• Маслостойкий по ГОСТ 25018 - выдерживает контакт с технологическим маслом
• Климатическое исполнение: категории 1–4.2 по ГОСТ 15150 - подходит для большинства промышленных условий в России и странах СНГ

Преимущества

• Экранированная конструкция снижает уровень электромагнитных помех - идеально для чувствительных сигналов
• Высокая гибкость благодаря многопроволочной меди - долгий срок службы при частых изгибах
• Широкий температурный диапазон - работает в суровых климатических условиях
• Устойчивость к маслу и химикатам - подходит для производства и автопрома
• Серый цвет оболочки - визуальное различение от силовых кабелей, снижает риск ошибок при монтаже

Ограничения применения

• Не предназначена для подключения нагрузок свыше 60 В постоянного/переменного тока - опасно!
• Не рекомендован для открытой прокладки вне помещений без защиты от механических повреждений
• Не подходит для постоянного движения с высокими скоростями - только ограниченно подвижное использование
• Не применяется в средах с агрессивными растворителями (ацетон, спирты, бензол)
• Не является герметичным - не следует погружать в жидкость длительно

Примеры использования

• Подключение датчиков положения к ПЛК на конвейере
• Связь между весовым модулем и контроллером в фуд-индустрии
• Передача данных от энкодера к ЧПУ-системе
• Кабельная сборка в терминале учёта материалов на складе
• Сигнальные линии в медицинском оборудовании с низким уровнем шума

Практические советы

• При прокладке в местах с вибрацией используйте кабельные хомуты с мягкой подложкой - предотвращают перетирание
• Обязательно заземляйте экран кабеля LiYCY 20х0.25 на одном конце - чтобы избежать контурных токов
• Проверьте посадочные размеры разъёмов - наружный диаметр 9 мм требует подходящих вводов
• При использовании в холоде (ниже –20 C) не изгибайте кабель резко - материал становится более хрупким
• Для длинных линий (>50 м) учитывайте потери сигнала - возможно потребуется усиление или фильтрация
