Кабель управления FLEXICORE LiYCY 12x0,75 - 3120001785 LAPP

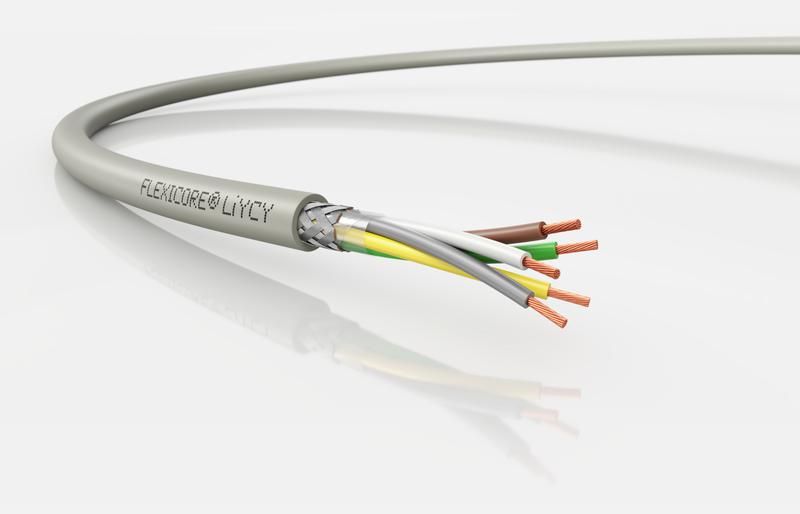

Кабель управления FLEXICORE LiYCY 12х0.75 - это экранированный кабель для передачи слаботочных сигналов в условиях повышенных электромагнитных помех. Подходит для стационарной и ограниченной подвижной прокладки в промышленном оборудовании, офисной технике и системах автоматизации.

Назначение и область применения

FLEXICORE LiYCY 12х0.75 предназначен для передачи управляющих сигналов и данных в устройствах с низким напряжением. Не используется для питания - только для связи. Применяется в системах автоматизации, на станках, конвейерах, в весоизмерительных комплексах, контроллерах, компьютеризированном оборудовании и других точных электронных системах, где важна защищённость от помех.

Технические характеристики

• Сечение жил: 0,75 мм2
• Количество жил: 12
• Материал жил: медные многопроволочные
• Изоляция и оболочка: ПВХ (PVC)
• Рабочее напряжение: до 60 В постоянного/переменного тока
• Пиковое напряжение: до 500 В (для сечений ≥0,25 мм2)
• Наружный диаметр: 10,6 мм
• Температурный диапазон: от –60 C до +70 C
• Устойчивость к низким температурам: да - сохраняет гибкость даже при заморозке
• Маслостойкость: да - выдерживает контакт с минеральными маслами
• Огнестойкость: соответствует IEC 600332-1-2 - не распространяет горение
• Цвет оболочки: серый
• Экранирование: есть - обеспечивает защиту от радиопомех
• Стойкость к УФ-излучению: по ГОСТ 20.57.406 п. 2.26
• Климатическое исполнение: категории 1, 1.1, 2, 2.1, 3, 3.1, 4, 4.1, 4.2 - подходит для большинства условий эксплуатации

Совместимость и монтаж

FLEXICORE LiYCY 12х0.75 совместим со стандартными клеммниками, разъёмами и штекерами для слаботочных цепей. Для монтажа используйте кабельные зажимы с внутренним диаметром не менее 10,6 мм. Разрешена фиксация в кабель-каналах, лотках и трубах. Не рекомендуется перегибать кабель радиусом меньше 6×D (≈64 мм) - это предотвращает повреждение жил и экрана. Монтаж возможен как в сухих, так и во влажных помещениях. Экран необходимо заземлить на одном конце - обычно на стороне контроллера - чтобы избежать контурных токов.

Безопасность и стандарты

• IEC 600332-1-2 - огнестойкость
• ГОСТ 25018 - маслостойкость
• ГОСТ 20.57.406 п. 2.26 - устойчивость к УФ-излучению
• ГОСТ 15150 - климатические условия эксплуатации

Не является силовым кабелем! Напряжение выше 500 В запрещено. Не применяйте для подключения двигателей, нагревательных элементов или высоковольтной аппаратуры.

Преимущества

• Экранированная конструкция снижает влияние электромагнитных помех - идеально для чувствительной электроники
• Высокая гибкость благодаря многопроволочным жилам - удобен при частых перемещениях
• Широкий температурный диапазон - работает в холодильниках, на открытых площадках, в печных цехах
• Маслостойкая оболочка - долговечен в контакте с технологическим маслом
• УФ-стойкость - можно использовать вне помещений при краткосрочном воздействии света

Ограничения применения

• Запрещено применять для передачи энергии - только для сигналов и данных
• Не предназначена для постоянного движения (например, в кабель-трассах с бесконечным циклом) - только для ограниченно подвижного режима
• Не следует прокладывать рядом с мощными силовыми кабелями без защиты - риск наведённых помех остаётся
• При температурах ниже –60 C материал становится хрупким - требует осторожного обращения
• Не подходит для прямого бетонирования или закладки в стену - не имеет механической защиты

Примеры использования

• Подключение энкодеров и датчиков положения к ПЛК
• Связь между терминалами и весами в логистических центрах
• Передача сигналов от сенсоров на панель управления станка
• Кабельная сборка в системах автоматического контроля качества
• Сигнальные линии в офисных машинах (факс, принтеры, ксероксы)

Практические советы

• При прокладке нескольких кабелей FLEXICORE LiYCY 12х0.75 в одной трассе соблюдайте расстояние хотя бы 10 см от силовых проводов - это снижает уровень наводок
• Обязательно заземляйте экран - лучше всего через специальный зажим на входе в корпус контроллера
• При использовании в холоде не допускайте резких изгибов - кабель может треснуть
• Проверьте посадочный диаметр кабельных вводов - он должен быть не менее 10,6 мм
• Для длительной службы избегайте перегрузок по напряжению - даже кратковременные импульсы свыше 500 В могут повредить изоляцию
