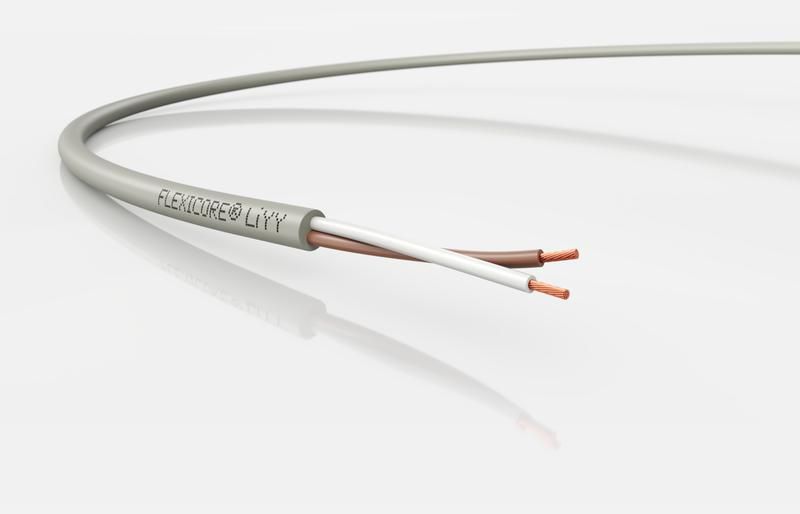

Кабель управления FLEXICORE LiYY 2x0,14 - 3120001368 LAPP

Кабель управления LiYY 2х0.14 от LAPP (арт. 3120001368) - это компактный и устойчивый проводник для слаботочных сигналов и управления в точном оборудовании. Он сочетает гибкость, маслостойкость и работу при экстремальных температурах, что делает его надёжным решением для автоматизации, электроники и офисной техники.

Назначение и область применения

Кабель управления LiYY 2х0.14 предназначен исключительно для передачи управляющих сигналов и информации, а не для питания. Подходит для соединений в устройствах с низким напряжением - до 60 В постоянного или переменного тока. Применяется в системах автоматического управления, контроллеров, весового оборудования, компьютерной периферии, медицинских приборов и других электронных модулей. Может использоваться как внутри помещений, так и на открытых площадках при условии защиты от механических повреждений.

Технические характеристики

• Сечение жил: 0,14 мм2 - оптимально для малотоковых сигналов;
• Количество жил: 2 - для однополосной связи или парной передачи;
• Жила: многопроволочная медная, обеспечивает высокую гибкость;
• Изоляция и оболочка: ПВХ - устойчива к химическим воздействиям и легко монтируется;
• Рабочее напряжение: до 60 В; пиковое - до 350 В (для этого сечения);
• Наружный диаметр: 3,1 мм - позволяет использовать в плотных кабельных каналах;
• Температурный режим: от -60 C до +70 C - работает даже в холодильных камерах и нагреваемых зонах;
• Цвет оболочки: серый - стандартизирован для легкой идентификации;
• Стандарт огнестойкости: IEC 600332-1-2 - самозатухание при возгорании;
• Маслостойкость: да - сохраняет целостность при контакте с минеральными маслами;
• Устойчивость к низким температурам: да - не трескается при заморозке;
• Тип исполнения: без специальной защиты - не предназначен для постоянного наружного использования без корпуса.

Совместимость и монтаж

Кабель LiYY 2х0.14 совместим с большинством типовых разъёмов для слаботочных систем - D-sub, M12, Euroblock, Wago и аналогичных. Для монтажа используйте клеммы с подходящим зажимом для жил 0,14 мм2 - слишком большой контакт может повредить тонкие провода. Максимальный радиус изгиба - не менее 5× наружного диаметра (≈15,5 мм). Разрешено ограниченное движение (например, в штанге станка или перемещаемом щите), но не для частого изгибания, как в кабеле-цепи. Нельзя применять для протяжки через трубы с острыми кромками без защитных муфт.

Безопасность и стандарты

• Соответствует требованиям IEC 600332-1-2 (огнестойкость): не распространяет пламя;
• Подтверждена маслостойкость по ГОСТ 25018 - безопасен в средах с технологическими жидкостями;
• УФ-стойкость по ГОСТ 20.57.406 - не теряет эластичность под прямыми лучами солнца;
• Климатическое исполнение: категории 1–4.2 по ГОСТ 15150 - адаптирован для всех основных внутренних и полуоткрытых условий в России и странах СНГ.

Преимущества

• Высокая гибкость благодаря многопроволочной медной жиле - удобен при прокладке в tight-пространствах;
• Широкий температурный диапазон - можно использовать в суровых условиях без предварительного прогрева;
• Защита от масла - снижает риск выхода из строя в машиностроении и пищевой промышленности;
• Легкий вес и малый диаметр - экономят место в кабельных лотках и распределительных коробках;
• Не требует специальных инструментов для зачистки и подключения - совместим с обычными кабельными ножами и клеммами.

Ограничения применения

• Запрещён для силовой нагрузки - даже при пиковом напряжении 350 В ток не должен превышать несколько десятков миллиампер;
• Не рассчитан на постоянную подвижность - не используется в энергоцепях, свободно бегущих кабелях;
• Не имеет водоупорной герметизации - нельзя погружать в воду или использовать во влажных местах без дополнительной защиты;
• Не рекомендован для прямого закладывания в бетон или землю - нужна труба или канал;
• ПВХ-оболочка чувствительна к органическим растворителям - избегайте контакта с ацетоном, бензолом, спиртом.

Примеры использования

• Связь между платой управления и датчиком положения на CNC-станке;
• Передача сигнала от термопары к регистратору в лаборатории;
• Подключение кнопок и светодиодов на пульте управления весов;
• Кабельная сборка в принтерах, факсах, банкоматах;
• Сигнализация состояния в системах HVAC с контроллерами.

Практические советы

• Выбирая этот кабель, проверьте, чтобы ваша система работала ниже 60 В - превышение может вызвать пробой изоляции;
• При прокладке нескольких таких кабелей рядом - соблюдайте интервал ≥10 мм от силовых проводов, чтобы избежать помех;
• Обрезая жилы, не снимайте изоляцию больше чем необходимо - длинные оголённые участки увеличивают риск замыкания;
• Для длительной работы при температуре ниже -40 C лучше выбирать версию с более мягкой изоляцией - здесь PВХ становится хрупким;
• Артикул 3120001368 - это именно модель 2x0.14 мм2. Не путайте с другими вариантами FLEXICORE®, где сечение отличается - они имеют другие допустимые токи и напряжения.
