Кабель управления с резиновой изоляцией и оболочкой H07RN-F RU 4G35 - 3120000657 LAPP

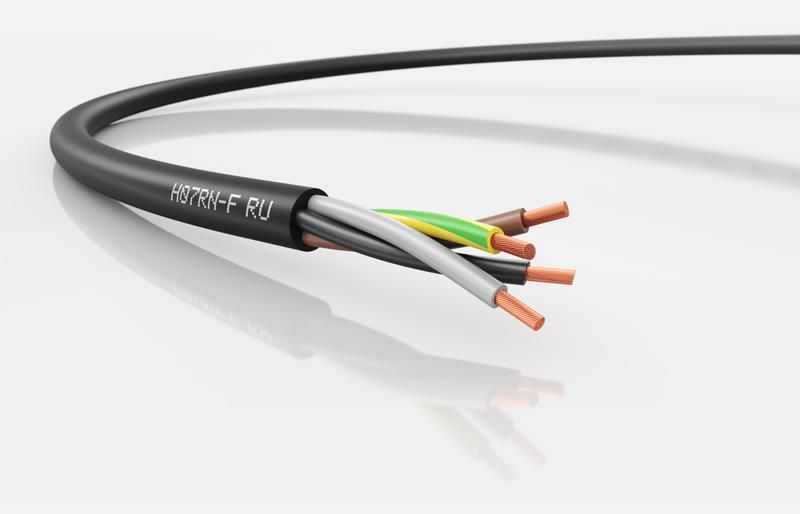

Кабель H07RN-F RU 4G35 450/750В - гибкий силовой кабель с резиновой изоляцией и оболочкой, предназначенный для подключения передвижного промышленного оборудования. Произведён по российскому варианту стандарта IEC 50525-2-21, соответствует требованиям LAPP и рассчитан на работу в сложных условиях: высокая механическая нагрузка, контакт с маслами, влагой и экстремальными температурами.

Назначение и область применения

Кабель H07RN-F RU 4G35 450/750В используется для питания и управления мобильным оборудованием, где требуется повышенная гибкость и устойчивость к повреждениям. Подходит для подключения: станков, конвейеров, кранов, сварочных аппаратов, портальных механизмов, а также других устройств, перемещаемых во время работы. Применяется в цехах, на судостроении, в горнодобывающей и химической промышленности. Может использоваться как внутри помещений, так и на открытых площадках.

Технические характеристики

• Материал жил: медные, круглые, однопроволочные
• Сечение каждой жилы: 35 мм2
• Количество жил: 4 (три фазные + один защитный PE)
• Изоляция и оболочка: резина (эластомер), устойчивая к маслам, бензину, дезинфектантам
• Номинальное напряжение: 450/750 В переменного тока (до 400 Гц), 1000 В постоянного тока
• Рабочая температура: от -60 C до +85 C
• Минимальный радиус изгиба: 3 наружных диаметра (не менее 90 мм)
• Цвет оболочки: чёрный
• Стандарт пожаробезопасности: O1.8.2.5.4 (соответствует российским нормам для промышленных кабелей)
• Гарантийный срок: 24 месяца
• Условия погружения: допускается длительное нахождение в стоячей воде на глубине до 100 м (температура воды ≥+5 C, вода не питьевая)

Совместимость и монтаж

Кабель H07RN-F RU 4G35 450/750В совместим со стандартными клеммниками, разъёмами и зажимами, рассчитанными на медные жилы сечением до 35 мм2. Для надёжного соединения рекомендуется использовать наконечники типа НШВИ или НВИ, запрессованные пресс-клещами. Монтаж возможен в шахтах, каналах, на эстакадах и в свободном подвесе. Укладывать кабель следует с соблюдением минимального радиуса изгиба - не менее трёх наружных диаметров. Не допускается перегибание, скручивание или растяжение при установке. Оболочка не предназначена для прокладки в земле без защиты (например, в трубах или кабель-каналах).

Безопасность и стандарты

Производится в соответствии с GOST R 50525-2-21 (российская версия IEC 50525-2-21). Соответствует требованиям безопасности для промышленного электрооборудования. Защитный провод заземления (PE) имеет цветную маркировку согласно ПУЭ. Пожаробезопасность класса O1.8.2.5.4 обеспечивает ограниченное распространение пламени и малую дымообразование при возгорании. Кабель не выделяет токсичных газов при нагреве выше 85 C, что позволяет применять его в закрытых помещениях с людьми.

Преимущества

• Высокая гибкость благодаря резиновой оболочке - подходит для частых движений и вибраций
• Устойчивость к агрессивным средам: маслам, растворителям, моющим средствам
• Работает при экстремально низких температурах (-60 C) - подходит для холодных регионов и морозильных камер
• Допущен к длительному погружению в воду - идеален для подземных, гидротехнических и морских объектов
• Наличие защитного провода (PE) исключает необходимость прокладки отдельного заземления

Ограничения применения

• Не предназначен для прокладки в почве без дополнительной защиты (труб, каналов)
• Запрещено использование в питьевой воде, в системах с давлением выше атмосферного
• Не рекомендован для постоянного пребывания под прямыми солнечными лучами - резина со временем стареет под UV-излучением
• Не подходит для стационарной прокладки в кабельных лотках с плотным заполнением - риск перегрева при длительной нагрузке
• Не применяется в качестве контрольного кабеля для сигналов низкого уровня - слишком большая ёмкость и индуктивность

Примеры использования

• Подключение мобильного сварочного аппарата на заводе
• Питание промышленного робота на сборочной линии
• Электроснабжение насосной станции, установленной в колодце
• Кабель для подъемного механизма в портовом терминале
• Передвижной компрессор в нефтегазовой отрасли

Практические советы

• При выборе кабеля H07RN-F RU 4G35 450/750В проверьте наружный диаметр - он влияет на возможность прохода через кабельные вводы и муфты
• Для снижения износа в местах частого изгиба используйте специальные кабельные защёлки или направляющие
• При монтаже в условиях низких температур (ниже -20 C) предварительно согрейте кабель до комнатной температуры - резина становится хрупкой
• Не перегружайте кабель - максимальный ток зависит от условий прокладки; для 35 мм2 в воздухе - около 130 А, в земле - меньше
• При замене старого кабеля - убедитесь, что новый имеет аналогичную маркировку и сертификаты, особенно если оборудование находится в зоне взрывоопасности
