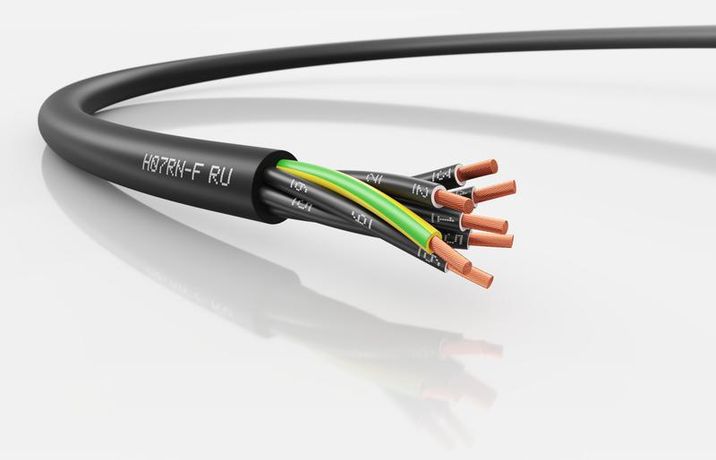

Кабель управления с резиновой изоляцией и оболочкой H07RN-F RU 7G1.5 - 3120000699 LAPP

Кабель H07RN-F RU 7G1.5 450/750В от LAPP - гибкий силовой кабель с резиновой изоляцией и оболочкой, предназначенный для надёжного подключения передвижного промышленного оборудования к сети 450/750 В. Артикул 3120000699 обеспечивает устойчивость к механическим нагрузкам, маслам и длительному погружению в воду.

Назначение и область применения

Кабель H07RN-F RU 7G1.5 450/750В используется для питания и управления передвижными устройствами: станков, конвейеров, кранов, сварочных аппаратов, мобильных агрегатов. Подходит для условий с высокими требованиями к прочности и химической стойкости. Применяется там, где требуется частый изгиб, трение, контакт с маслом, моющими средствами или длительная работа во влажной среде.

Технические характеристики

• Материал проводника: медный многопроволочный, класс 5 - повышенная гибкость
• Сечение жил: 1,5 мм2 - рассчитано на ток до ~18 А (при нормальных условиях)
• Количество жил: 7 (включая жилу заземления)
• Изоляция и оболочка: резина (ЭПДМ/СБР) - устойчива к перепадам температур и агрессивным средам
• Номинальное напряжение: 450/750 В переменного тока (до 400 Гц) / 1000 В постоянного тока
• Рабочий температурный диапазон: от -60 C до +85 C
• Форма жил: круглая - равномерное распределение нагрузки
• Цвет оболочки: чёрный - устойчив к УФ-излучению
• Минимальный радиус изгиба: 3 наружных диаметра - требует осторожного монтажа
• Пожаробезопасность: O1.8.2.5.4 - соответствует российским нормам для промзоны
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель H07RN-F RU 7G1.5 450/750В совместим со стандартными клеммниками, штекерами и разъёмами для промышленного оборудования. Монтаж допускается вручную - жилы легко зачищаются и фиксируются. Обязательно использовать кабельные вводы с герметизацией, особенно при работе в сыром или запылённом окружении. Не рекомендуется протягивать через острые края или трубы с внутренними выступами - резиновая оболочка чувствительна к порезам.

Безопасность и стандарты

Произведён по стандарту IEC 50525-2-21 с доработками для российских условий. Соответствует ГОСТ Р 50525-2011. Защита IP67 достигается благодаря плотной резиновой оболочке - кабель выдерживает кратковременные брызги и погружение. Пожаробезопасность O1.8.2.5.4 гарантирует самозатухание и ограниченное распространение пламени при возгорании.

Преимущества

• Высокая гибкость - подходит для часто перемещаемых установок
• Устойчивость к маслам, растворителям и дезинфектантам - идеален для пищевой, химической и машиностроительной отраслей
• Работает при экстремально низких температурах - до -60 C, что позволяет применять в холодильных камерах и на открытых площадках зимой
• Допущено к длительному погружению в воду до 100 метров - подходит для подземных, подводных и мокрых зон
• Заземляющая жила встроена - исключает необходимость дополнительного заземления

Ограничения применения

• Не предназначен для прокладки в земле без защиты (например, в трубах или каналах)
• Не следует использовать в условиях постоянного растяжения - кабель не является тяговым
• Погружение в воду возможно только в стоячей воде, температурой выше +5 C; в движущейся воде или при замерзании возможна деформация
• Не применяется в системах с высокой частотой импульсов (частота > 400 Гц) - риск нагрева и пробоя изоляции
• Не рекомендован для работы рядом с открытым пламенем или источниками интенсивного теплового излучения

Примеры использования

• Подключение мобильных сварочных аппаратов на заводе
• Питание конвейерных лент в мясоперерабатывающем цеху (высокая влажность, мойка водой)
• Электроснабжение подъёмных кранов на терминале
• Передвижные компрессоры на нефтегазовых объектах
• Оборудование в холодильных камерах (-40…-50 C)

Практические советы

• При монтаже соблюдайте минимальный радиус изгиба - 3 наружных диаметра кабеля (для этого типа - около 30–35 мм); нарушение вызывает повреждение изоляции
• Используйте кабельные муфты и вводы с резиновыми уплотнениями - предотвращают попадание влаги и пыли
• Проверяйте целостность оболочки перед каждым использованием - даже маленькая трещина снижает защиту IP67
• При прокладке нескольких кабелей H07RN-F RU 7G1.5 450/750В оставляйте зазоры - они плохо отдают тепло
• Артикул 3120000699 - оптимален для замены старых аналогов типа Kabelflex, RHF, РКГМ; проверьте соответствие количества жил и сечения
