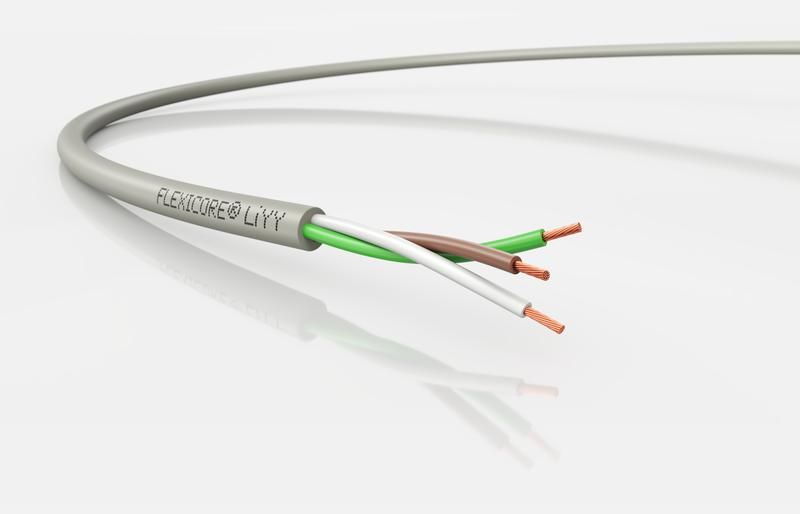

Кабель управленя FLEXICORE LiYY 3x0,75 - 3120001855 LAPP

Кабель LiYY 3x0.75 от LAPP в серии FLEXICORE - это гибкий кабель для передачи слаботочных сигналов и управления в оборудовании с частыми перемещениями, рассчитанный на работу в широком диапазоне температур и агрессивных средах.

Назначение и область применения

Кабель LiYY 3x0.75 предназначен для передачи управляющих сигналов и данных в устройствах с низким напряжением. Он не используется для питания мощных нагрузок - только для слаботочных цепей. Подходит для стационарной установки и ограниченного движения, например, когда кабель периодически изгибается или протягивается через направляющие.

Области применения: автоматические линии, конвейеры, станки с ЧПУ, медицинское оборудование, весовое оборудование, системы сбора данных, офисная техника, контроллеры, терминалы и другие устройства управления.

Технические характеристики

• Сечение жил: 0,75 мм2 - обеспечивает достаточную проводимость для слаботочных сигналов без перегрева;
• Количество жил: 3 - позволяет передавать несколько каналов информации или использовать одну жилу как землю;
• Жила: многопроволочная медная - повышает гибкость и долговечность при изгибе;
• Изоляция и оболочка: ПВХ - устойчива к механическим воздействиям и химическим веществам;
• Рабочее напряжение: до 60 В постоянного/переменного тока; пиковое напряжение - до 500 В (для сечений ≥0,25 мм2);
• Наружный диаметр: 5,5 мм - компактный размер для плотной укладки в трассах и каналах;
• Температурный диапазон: от -60 C до +70 C - работает даже в холодильных камерах и на открытых площадках;
• Устойчивость к низким температурам: да - не становится хрупким при замерзании;
• Маслостойкость: да - сохраняет целостность при контакте с минеральными маслами;
• Цвет оболочки: серый - стандартизирован для легкой идентификации в системах;
• Огнестойкость: IEC 600332-1-2 - не распространяет горение при одиночном воздействии пламени;
• Климатическое исполнение: по ГОСТ 15150 - классы 1–4.2, что означает надежную работу в большинстве помещений и на улице;
• УФ-стойкость: по ГОСТ 20.57.406 - не разрушается под действием солнечного света.

Совместимость и монтаж

Кабель LiYY 3x0.75 совместим со стандартными разъемами и клеммниками для слаботочных цепей. Для монтажа используйте кабельные зажимы с внутренним диаметром не менее 5,5 мм - чтобы не деформировать оболочку. Не допускайте резких изгибов радиусом меньше 5×D (минимум 27,5 мм). Прокладывайте в кабель-каналах, гофре или специальных трассах, особенно при движении. Не применяйте для фиксированных силовых цепей - даже при наличии запаса по напряжению.

Безопасность и стандарты

Кабель FLEXICORE LiYY соответствует международному стандарту IEC 600332-1-2 на огнестойкость и требованиям ГОСТ 25018 на маслостойкость. Также он прошел проверку на устойчивость к УФ-излучению по ГОСТ 20.57.406. Сертифицирован для работы в условиях повышенной влажности и экстремальных температур. Соответствует требованиям безопасности для электронных систем в Европе и странах СНГ.

Преимущества

• Высокая гибкость благодаря многопроволочной медной жиле - подходит для подвижных механизмов;
• Стойкость к маслу и УФ-излучению - увеличивает срок службы в промышленной среде;
• Широкий температурный диапазон - можно применять в холодильных установках и на открытом воздухе;
• Небольшой диаметр - удобен для уплотненных трасс и малогабаритных корпусов;
• ПВХ-оболочка - легко зачищается, не требует особых инструментов при монтаже.

Ограничения применения

• Не предназначен для силового питания - максимальное напряжение 60 В, недостаточно для двигателей или нагревательных элементов;
• Не рекомендован для постоянного вращения или высокочастотных изгибов - лучше выбрать кабель с более высокой классификацией (например, LIYCY или TPE);
• Не следует прокладывать рядом с источниками сильного электромагнитного поля без экрана - этот кабель неэкранированный;
• Запрещено использование в средах с органическими растворителями (ацетон, бензол) - ПВХ может набухнуть.

Примеры использования

• Подключение энкодеров и датчиков положения на станках с ЧПУ;
• Связь между платами управления и кнопочными пультами в пищевой промышленности;
• Передача данных от термопар к регистраторам в холодильных камерах;
• Кабельные сборки в весовой аппаратуре с подвижными платформами;
• Сигнальные линии в автоматических системах упаковки и сортировки.

Практические советы

• При прокладке в подвижных системах оставляйте запас длины - не натягивайте кабель полностью;
• При использовании в местах с возможным попаданием воды - убедитесь, что концевые соединения герметичны;
• Для защиты от механических повреждений используйте кабельные каналы с крышкой - особенно там, где есть риск перетирания;
• При монтаже в шкафах - группируйте кабели LiYY 3x0.75 отдельно от силовых, чтобы избежать помех;
• Проверьте соответствие посадочного диаметра разъемов - 5,5 мм требует точного подбора вводов и муфт.
