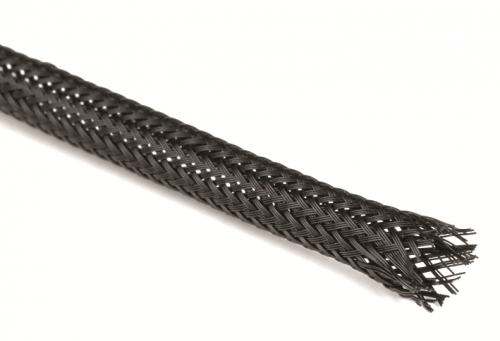

Кабельная оплетка из полиамида 15-24мм | GTRPA-15 DKC ДКС

Оплетка кабельная из полиамида 15-24 мм от DKC (ДКС), артикул gtrpa-15, обеспечивает надежную механическую защиту кабелей и удобное формирование жгутов благодаря эластичной плетеной структуре из полиамида 6.6.

Назначение и область применения

Оплетка кабельная из полиамида 15-24 мм используется для сборки, фиксации и защиты кабельных жгутов в условиях открытой прокладки. Она защищает провода от перетирания, истирания, воздействия внешних факторов и случайного повреждения. Подходит для применения в автоматизации, промышленном оборудовании, системах управления, на конвейерах, в щитовых и распределительных устройствах.

Технические характеристики

• Материал: полиамид 6.6 (PA6.6) - прочный, термостойкий и химически устойчивый пластик
• Наружный диаметр: 30 мм - позволяет свободно помещать пучки кабелей до этого размера
• Номинальный диаметр: 15 мм - рекомендуемый минимальный диаметр пучка для эффективного охвата
• Цвет: черный - маскирует загрязнения, подходит для промышленной среды
• Класс воспламеняемости UL94: V2 - самозатухающий материал, не распространяет горение
• Отсутствие галогенов - безопасна при нагреве и пожаре, не выделяет токсичных паров
• Устойчивость к УФ-излучению - сохраняет целостность при эксплуатации на открытом воздухе
• Поверхность: необработанная - не имеет антистатического или водоотталкивающего покрытия
• Рекомендовано для открытого монтажа - не предназначена для герметичной установки

Совместимость и монтаж

Оплетка gtrpa-15 совместима со всеми типами силовых и сигнальных кабелей, имеющих суммарный диаметр до 30 мм. Для монтажа достаточно протянуть кабельный жгут через оплетку и закрепить ее концы zip-стяжками или хомутиками. Продольная эластичность позволяет легко растягивать оплетку при укладке, после чего она плотно облегает кабели. Не требует специальных инструментов - монтируется вручную. Артикул gtrpa-15 из серии Quadro от DKC соответствует требованиям к комплектующим для промышленной автоматики.

Безопасность и стандарты

• Соответствует классу UL94 V2 - обеспечивает ограниченную самоустраняющую способность при возгорании
• Галогены отсутствуют - соответствует экологическим нормам RoHS и REACH
• Устойчивость к УФ - допущена к использованию вне помещений без дополнительной защиты

Преимущества

• Высокая гибкость - легко адаптируется под сложные формы жгутов
• Эластичность - растягивается поперечно, позволяя устанавливать на пучки разного диаметра
• Прочность материала - выдерживает многократные изгибы и вибрации
• Стойкость к температуре - работает в широком диапазоне (-40C…+85C)
• Легкая установка - не требует сварки, клея или специального оборудования

Ограничения применения

• Не является герметичной защитой - не предохраняет от попадания воды, масла или пыли под давлением
• Не предназначен для скрытой прокладки внутри труб или каналов - только открытый монтаж
• При слишком большом диаметре пучка (>30 мм) возможен неплотный охват и сползание
• Не рекомендуется для постоянного контакта с острыми кромками металлических элементов - есть риск перерезания

Примеры использования

• Защита кабелей питания и управления на станках ЧПУ
• Формирование жгутов в панелях автоматики и распределительных щитах
• Обвязка кабелей на конвейерных линиях с частыми движениями
• Закрепление проводов в робототехнике и мобильных механизмах
• Использование в агрегатах с повышенными вибрациями - например, насосах, компрессорах

Практические советы

• Выбирайте оплетку с запасом по внутреннему диаметру - лучше брать 15–20% больше, чем суммарный диаметр кабелей
• Перед монтажом проверьте, чтобы все кабели были правильно уложены - оплетка не исправляет хаотичную укладку
• Закрепляйте концы оплетки с помощью термоклеевых хомутиков или пластиковых стяжек - они не повредят материал
• При работе в условиях сильного UV-излучения - даже с учетом устойчивости, периодически осматривайте оплетку на трещины
• Артикул gtrpa-15 от DKC - часть серии Quadro, которая стандартизирована для совместимости с другими компонентами этой линейки
