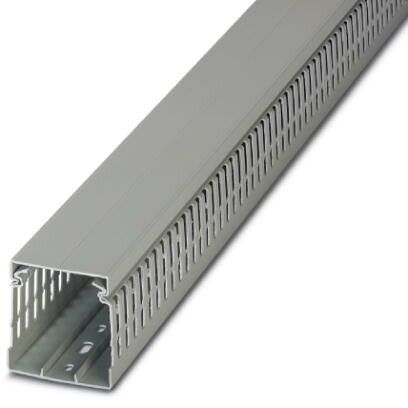

Кабельный канал CD-HF 100X60 | 3240362 Phoenix Contact

Кабельный канал CD-HF 100х60 от Phoenix Contact с артикулом 3240362 предназначен для организации и защиты проводов и кабелей в промышленной среде. Его конструкция обеспечивает удобную прокладку и быстрый доступ к жилам благодаря системе прорезей, а отсутствие галогенов делает его безопасным при возможном возгорании.

Назначение и область применения

CD-HF 100х60 используется для упорядоченной прокладки силовых и слаботочных кабелей внутри машин, на стендах, в распределительных шкафах и на производственных линиях. Подходит для мест, где требуется частый доступ к кабелям для обслуживания или модификации. Применяется в автоматизации, пищевой промышленности, фармацевтике и других областях, где важна чистота и безопасность материалов.

Технические характеристики

• Габариты: 100 мм (ширина) × 60 мм (высота)
• Материал: безгалогенный термопластик (не содержит хлора, брома и других галогенов)
• Ширина прорезей: 6 мм
• Расстояние между прорезями: 6,5 мм
• Защита от внешних воздействий: не предназначена для работы под открытым небом или во влажной среде

Совместимость и монтаж

Кабельный канал CD-HF 100х60 монтируется на поверхности с помощью саморезов, клея или крепёжных элементов совместимых с пластиковыми каналами. Крышка легко открывается и закрывается без инструментов - достаточно надавить на край. Для точного расположения кабелей используйте прорези шириной 6 мм через каждые 6,5 мм - они позволяют вывести жилы без снятия крышки. Убедитесь, что внутренний объем канала достаточен для количества и диаметра прокладываемых кабелей - перегрузка снижает теплоотвод и увеличивает риск повреждений.

Безопасность и стандарты

Изготовлен из материала, соответствующего требованиям IEC 60754-2 (низкая токсичность продуктов горения) и EN 45545-2 (для транспорта). Отсутствие галогенов предотвращает образование едких газов при нагреве или пожаре, что важно для замкнутых помещений и зон с высокими требованиями к безопасности.

Преимущества

• Удобная система прорезей позволяет подключать и менять кабели без демонтажа всего канала
• Материал не выделяет токсичных веществ при нагреве - безопасен для людей и оборудования
• Высокая механическая прочность при сохранении легкости конструкции
• Стандартные размеры обеспечивают совместимость с другими компонентами Phoenix Contact

Ограничения применения

• Не предназначен для установки вне помещений - не имеет IP-защиты от воды и пыли
• Не рекомендуется использовать в условиях постоянного контакта с маслами, растворителями или агрессивными химикатами
• Максимальная температура окружающей среды - до +60 C; выше этого значения материал может деформироваться
• Не поддерживает нагрузку свыше собственного веса кабелей - не является несущей конструкцией

Примеры использования

• Прокладка кабелей управления на станках ЧПУ
• Организация сигнальных цепей в конвейерных системах
• Фиксация проводов питания и датчиков в пищевых цехах
• Сборка распределительных щитов с частым техобслуживанием

Практические советы

• Перед монтажом рассчитайте суммарный диаметр всех кабелей - заполнение канала не должно превышать 60–70% внутреннего объёма
• При необходимости разрезать канал - используйте ножницы по металлу или пилу с мелким зубом, чтобы не треснула крышка
• Для длинных участков крепите канал через каждые 80–100 см, особенно если он заполнен тяжёлыми кабелями
• При использовании в зонах с повышенной вибрацией дополнительно зафиксируйте кабели внутри канала хомутиками
• Артикул 3240362 - это именно модель CD-HF 100х60; не путайте с аналогами других серий, даже если размеры совпадают
