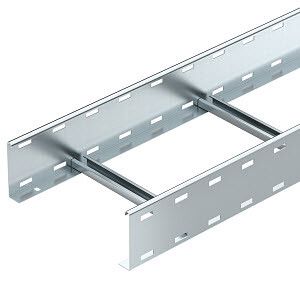

Кабельный лестничный лоток 110x600x6000 (LG 116 VS 6 FT) | 6216477 OBO Bettermann

Кабельный лестничный лоток OBO BETTERMANN артикул LG 116 VS 6 FT - это прочный оцинкованный лоток с перфорированными боковыми стенками, предназначенный для прокладки силовых и слаботочных кабелей в промышленных и энергетических объектах. Его конструкция обеспечивает удобный доступ к проводам, устойчивость к механическим нагрузкам и долговечность в агрессивных средах.

Назначение и область применения

Кабельный лестничный лоток используется для прокладки и фиксации кабелей на вертикальных и горизонтальных участках трасс. Подходит для установки в производственных помещениях, на электростанциях, в тоннелях, на объектах атомной энергетики и других местах с повышенными требованиями к надежности. Благодаря перфорированным стенкам обеспечивается вентиляция, легкий осмотр и быстрый доступ к кабелям при обслуживании.

Технические характеристики

• Размеры: 110 × 600 × 6000 мм (высота × ширина × длина)
• Материал: сталь оцинкованная, толщиной 1,5 мм
• Покрытие: горячий цинк - защищает от коррозии даже при повреждении поверхности
• Тип ступени: перфорированный профиль, наглухо заклепан
• Расстояние между перекладинами: 300 мм
• Полезное сечение: 56 800 мм2 - позволяет прокладывать значительное количество кабелей
• Тип боковой стенки: плоский профиль с перфорацией
• Условия эксплуатации: рекомендовано для внутренних помещений и защищённых зон

Совместимость и монтаж

Кабельный лестничный лоток совместим со всеми комплектующими серии LG от OBO BETTERMANN: кронштейны, углы, переходники, крышки. Монтаж осуществляется с помощью болтовых соединений или сварки на металлоконструкции. Учитывайте посадочные размеры: ширина 600 мм требует соответствующего расстояния между точками крепления. Лоток можно резать на месте при необходимости, сохраняя целостность покрытия после обработки кромок.

Безопасность и стандарты

• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на АЭС
• Занесён в Реестр промышленной продукции РФ (№ 1367/3/2023)
• Соответствует требованиям ГОСТ Р 50571.15 и IEC 61537 для кабельных систем
• Не содержит токсичных веществ, безопасен для окружающей среды

Преимущества

• Высокая жесткость благодаря толщине стали 1,5 мм и С-профилю перекладин
• Горячее цинкование гарантирует срок службы более 25 лет в условиях влажности и химической агрессии
• Перфорация боковых стенок снижает вес и улучшает теплоотвод, предотвращает перегрев кабелей
• Наглухо заклепанные ступени исключают люфт и самопроизвольное смещение
• Проектный ассортимент - лоток входит в сертифицированный набор решений OBO, что упрощает проектирование

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем или высокотемпературными поверхностями
• Не рекомендуется для постоянного погружения в воду - хотя цинк защищает, длительное воздействие жидкости может вызвать коррозию в местах реза
• Не следует использовать в средах с высоким содержанием солей (например, побережье моря) без дополнительной защиты
• Максимальная нагрузка рассчитана на равномерное распределение кабелей; сосредоточенные нагрузки требуют расчета

Примеры использования

• Прокладка кабелей питания и управления в цехах металлургического завода
• Трассировка слаботочных сетей (связь, сигнализация) в административном корпусе АЭС
• Подвеска кабелей на лестничных клетках и эстакадах в нефтегазовой отрасли
• Обустройство кабельных каналов в подземных технологических тоннелях

Практические советы

• При резке лотка используйте ножницы по металлу или диск с алмазным покрытием - после реза обязательно обработайте кромки антикоррозийным составом
• Для вертикальных участков крепите лоток через каждые 1,5–2 метра, чтобы избежать прогиба
• При использовании нескольких лотков параллельно соблюдайте минимальный зазор 100 мм между ними для вентиляции и доступа
• Проверьте соответствие габаритов лотка и кабелей: полезное сечение 56 800 мм2 позволяет разместить до 15–20 кабелей сечением 95 мм2 каждый
• Артикул LG 116 VS 6 FT - это часть стандартизированной системы OBO BETTERMANN; все элементы этой серии взаимозаменяемы и легко комбинируются
