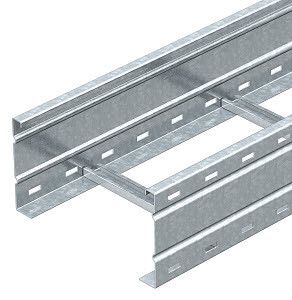

Кабельный лестничный лоток для больших расстояний 160x300x6000 (WKLG 1630 FT) | 6227139 OBO Bettermann

Кабельный лестничный лоток OBO BETTERMANN артикул WKLG 1630 FT предназначен для прокладки силовых и слаботочных кабелей на протяжённых участках с большими пролётами. Выполнен из стали толщиной 2 мм с покрытием горячим цинком - обеспечивает долговечность даже в агрессивных условиях.

Назначение и область применения

Этот лоток используется там, где требуется надёжная и жёсткая система прокладки кабелей на значительных расстояниях - например, в промышленных цехах, энергообъектах, на элеваторах, в подстанциях и на объектах с повышенными требованиями к механической прочности. Подходит для укладки множества кабелей одновременно благодаря большому полезному сечению - 42 700 мм2.

Технические характеристики

• Тип изделия: Лестничный лоток
• Размеры: ширина 160 мм, высота 300 мм, длина 6000 мм
• Материал: Сталь, толщина 2 мм
• Покрытие: Горячий цинк - защищает от коррозии, особенно в сырых и химически активных средах
• Расстояние между ступеньками: 300 мм - позволяет равномерно распределить нагрузку на длинных пролётах
• Тип ступени: Беззубцовый профиль - снижает риск повреждения изоляции кабелей
• Фиксация ступеней: Наглухо заклепана - исключает люфт и деформацию при нагрузке
• Боковые стенки: Открытые, перфорированные - обеспечивают вентиляцию и удобство фиксации кабелей зажимными скобами
• Исполнение: Усиленное - предназначено для работы при максимальных нагрузках
• Полезное сечение: 42 700 мм2 - позволяет разместить до 8–12 крупных кабелей в зависимости от диаметра
• Реестр РФ: №1367/17/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Лоток совместим со стандартными креплениями OBO BETTERMANN, в том числе с кронштейнами и подвесками для потолочного и стенового монтажа. Для фиксации кабелей рекомендуются зажимные скобы типа 2056 - они легко устанавливаются через перфорацию в боковых стенках. Монтаж выполняется на опорах с шагом не более 3 метров при максимальной нагрузке; при увеличенном пролёте требуется расчёт прогиба. Длина 6 метров позволяет минимизировать количество стыковых элементов.

Безопасность и стандарты

Произведён в соответствии с европейскими нормами для кабельных систем и имеет официальное соответствие реестру промышленной продукции РФ. Лицензия Росатома подтверждает допуск к применению на ядерных и других объектах с особыми требованиями безопасности. Перфорированные стенки предотвращают перегрев кабелей, что соответствует требованиям ПУЭ по тепловому режиму.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению и толщине стали 2 мм
• Защита от коррозии - горячее цинкование гарантирует срок службы свыше 25 лет в условиях повышенной влажности
• Открытые перфорированные стенки позволяют легко менять компоновку кабелей без демонтажа
• Заклепанная конструкция ступеней исключает их смещение даже при длительной нагрузке
• Поддержка лицензионных требований Росатома делает лоток подходящим для ответственных объектов

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или температурой выше +80 C - материал теряет прочность при нагреве
• Не следует использовать в местах постоянного воздействия кислотных паров или щелочей - хотя цинк защищает, длительный контакт с агрессивными веществами снижает срок службы
• При установке на пролётах больше 4 метров необходимо выполнять расчёт прогиба - возможна деформация без дополнительных поддерживающих точек
• Не является герметичным решением - для помещений с высокой запылённостью или взрывоопасной средой требуется дополнительная крышка

Примеры использования

• Прокладка кабелей питания и управления на конвейерных линиях в металлургических цехах
• Система кабельной трассировки в подземных камерах АЭС и ГЭС
• Обвязка оборудования на нефтеперерабатывающих заводах - где важны прочность и антикоррозийная защита
• Прокладка сигнальных и контрольных кабелей в крупных распределительных пунктах

Практические советы

• При заказе учтите, что длина лотка - 6 метров. Для переходов через колонны или углы используйте уголки и переходники OBO BETTERMANN того же типа
• Перед монтажом проверьте посадочные места - перфорация должна точно совпадать с местами крепления скоб
• Для кабелей с большим весом (например, силовые 3×240 мм2) применяйте дополнительную фиксацию каждые 1–1,5 метра
• Не забудьте про заземление: металлический корпус лотка должен быть замкнут на контур заземления через специальные перемычки
• Артикул WKLG 1630 FT - это часть серии OBO BETTERMANN, поэтому все комплектующие (крепления, заглушки, муфты) должны выбираться из этой же серии для гарантированной совместимости
