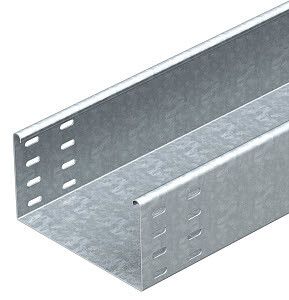

Лоток кабельный листовой неперфорированный OBO SKSU 110 FT 110x100x3000 OBO Bettermann 6064795

Кабельный лоток листовой неперфорированный 110x100x3000 мм сталь горячий цинк от OBO BETTERMANN (арт. SKSU 110 FT, артикул 6064795) предназначен для прокладки силовых и контрольных кабелей в условиях повышенных механических нагрузок и агрессивной среды. Его прочная конструкция и долговечное покрытие обеспечивают надежную работу в промышленных объектах, включая зоны с высокой влажностью и перепадами температур.

Назначение и область применения

Этот лоток используется для групповой прокладки кабелей в производственных помещениях, на энергообъектах, в химических цехах и прибрежных районах с умеренной солевой нагрузкой. Подходит для установки в местах с высокими требованиями к безопасности - например, на АЭС, в системах автоматизации, на заводах с постоянными вибрациями. Применяется там, где требуется длительный срок службы без замены и минимальное обслуживание.

Технические характеристики

• Размеры: ширина 110 мм, высота 100 мм, длина 3000 мм
• Полезное сечение: 10 800 мм2 - позволяет разместить значительное количество кабелей без перегрузки
• Материал: сталь оцинкованная, толщиной 1,5 мм - обеспечивает жесткость и устойчивость к деформации
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм - защищает от коррозии даже при контакте с влагой
• Огнестойкость: соответствует классу E45–E90 по ГОСТ Р 53316-2009 - зависит от типа проложенного кабеля
• Температурный режим: УХЛ-1 по ГОСТ 15150-69 - работает при температурах от –70C до +45C
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90 - выдерживает интенсивные колебания оборудования
• Нагрузка: до 300 кг/м - рассчитан на плотную укладку кабелей
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Лоток не имеет встроенного соединительного элемента - для сборки системы используются внешние фланцевые соединители, которые необходимо приобрести отдельно. Монтировать можно на стену, потолок или опорные конструкции с помощью кронштейнов и болтовых соединений. Для герметичности стыков рекомендуется использовать уплотнительные прокладки. Посадочные отверстия под крепления расположены по стандартным шагам - совместимы с крепежом OBO Bettermann и аналогичными решениями других производителей.

Безопасность и стандарты

• Произведен в соответствии с ГОСТ Р 52868-2007 - норматив для кабельных лотков в России
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на ядерных объектах
• Занесён в Реестр промышленной продукции РФ (№ 1367\16\2023)
• Огнестойкость проверена по ГОСТ Р 53316-2009 - подтверждено поведение при воздействии открытого пламени

Преимущества

• Высокая несущая способность благодаря толщине стали 1,5 мм - меньше прогибов под нагрузкой
• Цинкование методом горячего погружения гарантирует равномерное покрытие даже на кромках и внутренних поверхностях
• Устойчивость к экстремальным температурам расширяет возможности применения в холодильных камерах и нагревательных зонах
• Виброустойчивость снижает риск повреждения кабелей при работе тяжелого оборудования
• Не требует частого технического обслуживания - срок службы более чем в два раза превышает стандартные аналоги

Ограничения применения

• Не предназначен для прямого погружения в жидкости - хотя защищен от влаги, не является водоуплотненным корпусом
• Не рекомендуется для использования в зонах с высокой концентрацией соли (морской воздух, побережья с активным испарением) - возможна коррозия через 10–15 лет
• Требует дополнительных комплектующих для сборки - сам по себе не содержит крепежа или переходников
• Не подходит для прокладки кабелей с изоляцией, чувствительной к трению - внутри поверхность гладкая, но острые кромки могут повредить оболочку при неправильном монтаже

Примеры использования

• Прокладка силовых кабелей на участках технологической линии металлургического завода
• Обустройство кабельных трасс в центральных пунктах управления АЭС
• Фиксация контрольных кабелей на насосных станциях в прибрежных городах
• Монтаж в холодильных комплексах с температурой ниже –40C
• Использование в системах автоматизации на химических производствах с периодическими выбросами паров

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный радиус для этого лотка составляет 1,5×высота (150 мм), чтобы не повредить профиль
• При укладке большого числа кабелей оставляйте свободное пространство не менее 20% от полезного сечения - это предотвращает перегрев
• Для длинных трасс (более 15 м) используйте компенсационные участки - тепловое расширение стали может вызвать деформацию
• Выбирайте крепеж с антикоррозийным покрытием - совпадение класса защиты с лотком продлит жизнь всей системы
• Проверяйте соответствие типов кабелей классу огнестойкости E45–E90 - не все кабели подходят для работы в одном лотке
