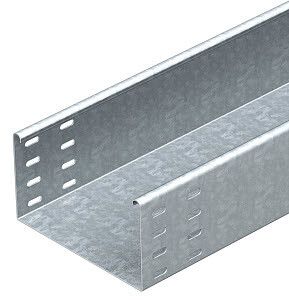

Кабельный листовой лоток неперфорированный 110x300x3000 (SKSU 130 FT) | 6064884 OBO Bettermann

Кабельный лоток OBO BETTERMANN артикул 6064884 (SKSU 130 FT) - это прочный неперфорированный лоток из стали с горячецинковым покрытием, предназначенный для прокладки силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды. Подходит для промышленных объектов, где важна долговечность и огнестойкость.

Назначение и область применения

Кабельный лоток OBO BETTERMANN 6064884 используется для прокладки кабелей на объектах с высокими требованиями к надежности: производственные цеха, энергообъекты, химические заводы, объекты с низкой солевой нагрузкой в прибрежных зонах. Применяется там, где необходима защита от коррозии, механических повреждений и воздействия экстремальных температур. Лоток рассчитан на работу в закрытых помещениях с контролируемой средой, не предназначен для открытой установки под прямыми осадками или в зоне постоянного контакта с морской водой.

Технические характеристики

• Размеры: 110×300×3000 мм - высота 110 мм, ширина 300 мм, длина 3 метра;
• Материал: сталь с толщиной стенки 1,5 мм - обеспечивает жесткость и устойчивость к деформации;
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм - защищает от коррозии даже при повреждении поверхности;
• Полезное сечение: 32 800 мм2 - позволяет разместить значительную массу кабелей без перегрузки;
• Огнестойкость: класс E45–E90 по ГОСТ Р 53316-2009 - зависит от типа проложенного кабеля; сохраняет целостность при пожаре до 90 минут;
• Температурный режим: УХЛ-1 по ГОСТ 15150-69 - работает при температурах от –70C до +45C;
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90 - выдерживает сильные вибрации, например, рядом с насосами или компрессорами;
• Нагрузка: до 300 кг/м - допустимая равномерная нагрузка на один метр лотка;
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации;
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов и креплений;
• Лицензия: Росатом ЦО-12-101-13253 от 12.04.2023 - соответствует требованиям ядерной и специализированной промышленности;
• Реестр РФ: 1367\16\2023 - зарегистрирован в реестре промышленной продукции России.

Совместимость и монтаж

Кабельный лоток OBO BETTERMANN 6064884 не имеет встроенных соединителей - для сборки системы требуется использовать совместимые детали: углы, тройники, переходы, крышки и крепления. Все элементы должны быть того же типа SKSU 130 FT и иметь аналогичное цинковое покрытие. Монтаж выполняется на кронштейны, подвесы или крепления к стенам/потолкам с шагом не более 1,5 м. Для обеспечения герметичности и защиты от внешних факторов рекомендуется применять крышку. Кабели укладываются без перегибов, радиус изгиба не меньше минимального, указанного в нормах для конкретного типа провода.

Безопасность и стандарты

Лоток сертифицирован по российским стандартам: ГОСТ Р 52868-2007 (для кабельных лотков), ГОСТ Р 53316-2009 (огнестойкость), ГОСТ 15150-69 (климатическое исполнение), ГОСТ Р 17516.1-90 (виброустойчивость). Соответствие лицензии Росатома подтверждает возможность применения на объектах с повышенными требованиями к безопасности. Горячее цинкование снижает риск возникновения электрохимической коррозии, что важно для систем заземления и в местах с возможным попаданием влаги.

Преимущества

• Высокая несущая способность благодаря толщине стали 1,5 мм - подходит для плотной укладки кабелей;
• Долговечность цинкового покрытия - гарантирует защиту от ржавчины в течение 30+ лет;
• Огнестойкость до E90 - обеспечивает безопасность при аварийных ситуациях;
• Устойчивость к вибрациям - идеально для помещений с оборудованием, создающим механический шум;
• Соответствие госстандартам и лицензии Росатома - позволяет использовать на стратегически важных объектах;
• Широкий температурный диапазон - функционирует в холодных регионах и в помещениях с суровым микроклиматом.

Ограничения применения

• Не предназначен для прямого контакта с морской водой или соляными туманами - в таких условиях срок службы снизится;
• Не является самонесущим элементом - требует жесткой опоры и правильного расчета точек крепления;
• Без крышки - не обеспечивает полную защиту от пыли и влаги, нуждается в дополнительном решении;
• Не подходит для прокладки кабелей с наружной оболочкой, чувствительной к давлению - внутренние ребра жесткости могут повредить изоляцию при неправильной укладке;
• Не применяется в взрывоопасных зонах без дополнительной защиты и сертификации по АЗ.

Примеры использования

• Электрощитовые комнаты на заводе с большим количеством силовых кабелей;
• Подземные технологические коридоры на химическом предприятии;
• Кабельные трассы в тепловых электростанциях и распределительных пунктах;
• Объекты ЖКХ и коммунальной инфраструктуры в северных регионах;
• Атомные станции и другие объекты, требующие лицензии Росатома.

Практические советы

• Перед монтажом проверьте геометрию лотка - отклонения по плоскости не должны превышать +-1 мм на 1 м длины;
• При использовании нескольких лотков в одной трассе - все элементы должны быть одного типа (SKSU 130 FT);
• Для предотвращения скольжения кабелей внутри лотка используйте мягкие вставки или фиксирующие планки;
• При необходимости удлинения - соединяйте лотки с помощью однотипных муфт, не сваривайте самостоятельно - это нарушает защитное покрытие;
• При работе в условиях низких температур - избегайте ударных нагрузок при монтаже, сталь становится хрупкой ниже –40C;
• Проверяйте соответствие веса кабелей максимальной нагрузке 300 кг/м - переустановка приводит к прогибу и потере устойчивости.
