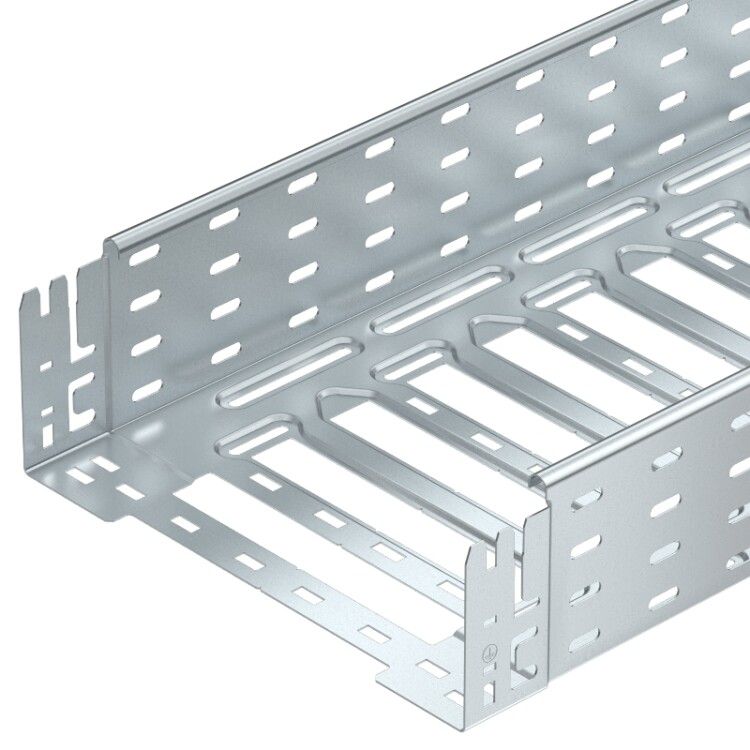

Кабельный листовой лоток перфорированный 110x150x3050 (SKSM 115 FT) | 6059633 OBO Bettermann

Кабельный лоток перфорированный 150х110 L3050 сталь 1.5мм горячий цинк от OBO BETTERMANN - это прочный и готовый к монтажу элемент системы кабельных трасс KTS. Подходит для прокладки силовых и слаботочных кабелей в помещениях и на открытых участках, где требуется устойчивость к коррозии и возможность гибкой модификации.

Назначение и область применения

Кабельный лоток перфорированный 150х110 L3050 сталь 1.5мм горячий цинк предназначен для организации вертикальных и горизонтальных кабельных трасс в промышленных объектах, офисах, производственных цехах и на энергообъектах. Благодаря перфорации и интегрированному соединительному разъему, он легко адаптируется под изменение маршрута трассы. Применяется для прокладки кабелей управления, связи, питания оборудования, а также в системах автоматизации.

Технические характеристики

• Размеры: 150 мм (высота) × 110 мм (ширина) × 3050 мм (длина)
• Материал: сталь с толщиной 1,5 мм
• Покрытие: горячее цинкование - защищает от коррозии даже при механических повреждениях поверхности
• Полезное сечение: 16 100 мм2 - позволяет разместить значительный объем кабелей без перегрева
• Перфорация: сплошная по всей боковой стенке, отверстия 7×20 мм - обеспечивают свободную фиксацию кронштейнов, зажимов и ответвлений
• Соединение: интегрированный замковый механизм - обеспечивает плотное и быстрое соединение без дополнительных болтов
• Фактическая рабочая длина: 3000 мм - после сборки с другими элементами из-за захода в соединитель

Совместимость и монтаж

Кабельный лоток перфорированный 150х110 L3050 сталь 1.5мм горячий цинk совместим с комплектующими серии KTS от OBO BETTERMANN: креплениями, углами, переходниками и крышками. Монтаж выполняется вручную: два лотка просто вставляются друг в друга до щелчка - соединение надежное и не требует инструментов. Перфорация позволяет закреплять лоток на стене или потолке через любые точки, используя стандартные крепежи с диаметром до 6 мм. Для вертикальной прокладки рекомендуется использовать поддерживающие кронштейны с шагом не более 1,5 метра.

Безопасность и стандарты

Произведён в соответствии с требованиями европейских норм EN 61537 и DIN 41847. Горячее цинкование соответствует ISO 1461. Лоток сертифицирован для использования в средах с повышенной влажностью и агрессивными условиями. Начиная с ширины 200 мм, продукция серии KTS допущена к применению под спринклерными системами согласно директиве VdS 2092 - однако данный лоток шириной 110 мм не попадает под эту спецификацию.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Устойчивость к коррозии - горячее цинкование служит десятилетиями даже в сырых условиях
• Быстрая сборка без инструментов - интегрированный замок экономит время на монтаже
• Гибкость модификации - перфорация позволяет добавлять ответвления, крепления и крышки в любом месте
• Легкий вес и удобство транспортировки - сравнительно с цельнолистовыми аналогами

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокотемпературными поверхностями (>100 C)
• Не используется как несущий элемент для тяжелых трубопроводов или оборудования
• Ширина 110 мм исключает соответствие требованиям VdS 2092 - нельзя применять под спринклерами, если система требует минимальной ширины 200 мм
• Не рекомендован для постоянного воздействия морской воды или химически активных паров без дополнительной защиты

Примеры использования

• Прокладка кабелей между станками на заводе с частыми изменениями конфигурации
• Обустройство кабельных трасс в серверных помещениях с необходимостью легкого доступа к проводкам
• Подключение освещения и датчиков в производственных корпусах с высокой влажностью
• Монтаж слаботочных сетей в административных зданиях с последующим расширением трассы

Практические советы

• При проектировании трассы учтите, что реальная длина одного лотка после соединения - 3000 мм, а не 3050 мм
• Для длинных горизонтальных участков используйте компенсационные элементы - температурные деформации могут вызвать прогиб
• Выбирайте крышки KTS того же цвета и типа - они подходят идеально и предотвращают запыление
• При необходимости резки - применяйте ножницы по металлу; после резки обязательно обработайте край антикоррозийным составом
• Запрещено использовать этот лоток как основание для крепления тяжелых устройств - нагрузка должна быть только на кабели
