Кабельный листовой лоток перфорированный 60x200x3050 (MKSM 620 FS) | 6059004 OBO Bettermann

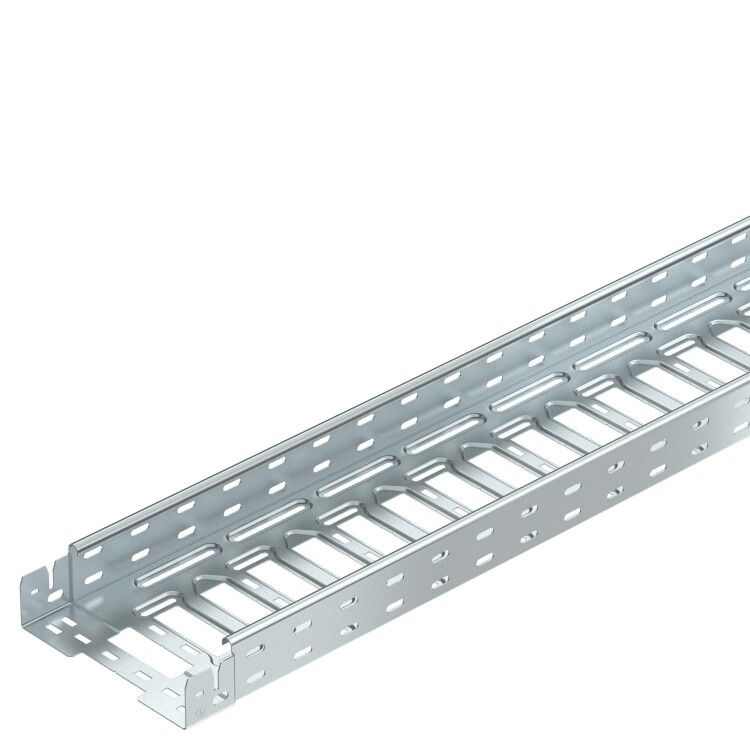

Кабельный лоток перфорированный MKSM 620 FS от OBO BETTERMANN - это готовый к монтажу элемент системы кабельных трасс KTS, предназначенный для прокладки силовых и слаботочных кабелей в промышленных помещениях. Лоток выполнен из оцинкованной стали толщиной 1 мм, оснащён перфорацией и интегрированным соединителем, что ускоряет сборку и повышает надёжность крепления.

Назначение и область применения

Кабельный лоток MKSM 620 FS используется для организации горизонтальных кабельных трасс в цехах, на объектах ЖКХ, энергетике и автоматизации. Подходит для прокладки кабелей управления, питания, связи и других проводов, требующих защиты от механических воздействий и доступа для обслуживания. Благодаря перфорации и интегрированному соединителю, лоток особенно эффективен там, где требуется частая модификация трассы или установка ответвлений.

Технические характеристики

• Размеры: 60 × 200 × 3050 мм (высота × ширина × длина)
• Толщина материала: 1 мм
• Материал: оцинкованная сталь
• Полезное сечение: 11 800 мм2 - позволяет разместить значительный объём кабелей без перегрузки
• Перфорация: сплошная по всей боковой стенке, ячейки 7×20 мм - обеспечивает гибкость крепления
• Процент перфорации: около 30% - соответствует требованиям VdS 2092 для зон с sprinkler-системами
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фитингов для стыковки
• Длина в собранном виде: 3000 мм - фактическая рабочая длина после захода в соединитель

Совместимость и монтаж

Кабельный лоток MKSM 620 FS совместим с другими элементами серии KTS от OBO BETTERMANN. Интегрированный соединитель позволяет легко стыковать лотки друг с другом без болтов - достаточно вставить один лоток в другой до щелчка. Монтаж осуществляется на кронштейны, подвесы или крепёжные профили через перфорацию. Для вертикальной прокладки рекомендуется использовать специальные опоры с учётом веса заполненного лотка. Перфорация позволяет дополнительно крепить кабели, держатели, переходники и другие компоненты системы.

Безопасность и стандарты

Кабельный лоток MKSM 620 FS соответствует требованиям стандарта VdS 2092 для применения в помещениях с автономными спринклерными системами пожаротушения. Оцинкованное покрытие обеспечивает антикоррозийную стойкость в условиях повышенной влажности и агрессивной среды. Материал не выделяет токсичных веществ при нагреве, что важно для помещений с высокими требованиями к безопасности.

Преимущества

• Интегрированный соединитель снижает время монтажа и количество деталей
• Сплошная перфорация даёт свободу расположения креплений и ответвлений
• Оцинкование увеличивает срок службы без необходимости окраски
• Высокая жесткость конструкции благодаря толщине 1 мм и форме профиля
• Поддержка стандартов пожарной безопасности (VdS 2092)

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или температурой выше +100 C
• Не следует применять в агрессивных химических средах (например, кислоты, щёлочи) - оцинковка не гарантирует долговременную стойкость
• Установка в местах с постоянным механическим ударным воздействием требует дополнительной защиты
• При использовании в открытых зонах (на улице) необходимо предусмотреть дополнительную герметизацию стыков

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Обустройство кабельных трасс в распределительных пунктах заводских зданий
• Монтаж слаботочных сетей (LAN, CCTV, сигнализация) в офисных комплексах с потолочными спринклерами
• Замена старых металлических каналов в модернизируемых объектах

Практические советы

• При заказе учитывайте, что реальная рабочая длина лотка - 3000 мм, а не 3050 мм - 50 мм уходят на соединение
• Для удобства прокладки кабелей используйте внутренние кабельные зажимы, подходящие к ширине 200 мм
• При монтаже на потолок применяйте кронштейны с шагом не более 1,5 м - нагрузка от заполненных кабелями лотков значительна
• Частые изменения маршрута? Убедитесь, что все точки крепления находятся в пределах перфорированной зоны - это упрощает переоборудование
• Проверьте посадочные размеры соединителей перед закупкой - они должны точно соответствовать модели MKSM 620 FS
