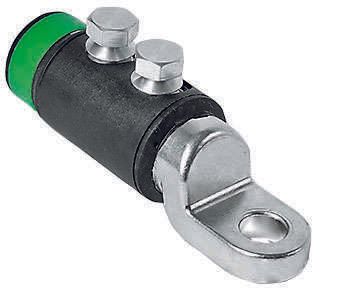

Изолированные кабельные наконечники с болтами со срывными головками (на напряжение до 1 кВ) ТТР-150 | 11802621 NILED НИЛЕД

Наконечник кабельный изолированный с болтами со срывными головками TTP-150 от НИЛЕД предназначен для надежного и быстрого соединения алюминиевых и медных кабелей сечением 95–150 мм2 в сетях до 1 кВ. Благодаря отсутствию необходимости в опрессовке и нагреве, он удобен как для монтажа на линиях электропередачи, так и для подключения оборудования в распределительных устройствах.

Назначение и область применения

Наконечник TTP-150 используется для создания разборных соединений между кабелями и шинами в системах низкого и среднего напряжения. Подходит для установки в распределительных пунктах, трансформаторных подстанциях, на опорах ЛЭП и внутри ячеек КРУ. Применяется как с алюминиевыми, так и с медными жилами. Особенно эффективен там, где важна скорость монтажа и невозможность использования гидравлического пресса или тепла.

Технические характеристики

• Поперечное сечение кабеля: 95–150 мм2
• Номинальное напряжение: до 1 кВ
• Материал наконечника: алюминиевый сплав
• Покрытие: луженое оловом - повышает коррозионную стойкость и снижает контактное сопротивление
• Количество жил: одножильный
• Температурный режим монтажа: от –20 C
• Стойкость к УФ-излучению: да - позволяет использовать вне помещений без дополнительной защиты
• Климатическое исполнение: УХЛ2 - рассчитан на работу в условиях умеренного и холодного климата
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Наконечник TTP-150 совместим с алюминиевыми и медными шинами, клеммами выключателей, автоматических рубильников и других коммутационных устройств. Монтаж выполняется без опрессовки: достаточно вставить подготовленный конец кабеля в наконечник и затянуть два болта с срывными головками. Головки болтов отрегулированы под конкретное сечение - они сломаются при достижении точного момента затяжки, что исключает перегрузку контакта или недостаточное прилегание. После затяжки болт остается в корпусе, предотвращая потерю крепежа.

Безопасность и стандарты

Наконечник соответствует требованиям к изоляции и механической прочности для работы в сетях до 1 кВ. Луженое покрытие обеспечивает безопасное соединение даже во влажной среде. Конструкция исключает риск перегрева за счет контролируемого момента затяжки. Климатическое исполнение УХЛ2 гарантирует работоспособность при температурах от –20 C до +40 C и повышенной влажности.

Преимущества

• Не требует специального инструмента - только ключ для затяжки болтов
• Исключена необходимость нагрева или опрессовки - экономит время и трудозатраты
• Срывные головки болтов обеспечивают одинаковый момент затяжки для всех кабелей в заданном диапазоне
• Встроенные маркировочные кольца (желтое, зеленое, красное, черное) позволяют сразу идентифицировать фазы A, B, C и N/PE
• Защита от коррозии благодаря оловянному покрытию - увеличивает срок службы в открытых условиях
• Поддерживает высокую надежность соединения при вибрациях и циклических нагрузках

Ограничения применения

• Не предназначена для многожильных кабелей с более чем одной жилой - применяется только на одиночных проводах
• Запрещено использование при температурах ниже –20 C - материал становится хрупким
• Не рекомендуется для постоянного погружения в воду - хотя IP-класс не указан, герметичность не является основным назначением
• Не подходит для кабелей сечением менее 95 мм2 или более 150 мм2 - возможен выход из строя при перегрузке

Примеры использования

• Подключение силового кабеля 120 мм2 к шине в КРУ
• Соединение алюминиевой жилы с входной клеммой трансформатора
• Монтаж ответвлений на воздушных линиях 6–10 кВ
• Обустройство заземления в распределительных щитах
• Замена старых опрессованных наконечников в модернизируемых объектах

Практические советы

• Перед монтажом удалите оксидную плёнку с алюминиевой жилы - используйте металлическую щётку или специальный состав
• Проверьте соответствие сечения кабеля - 95–150 мм2; попытки использовать меньший кабель приведут к плохому контакту
• При работе на открытом воздухе убедитесь, что наконечник установлен правильно - срывные головки должны быть направлены внутрь, чтобы не повредить изоляцию
• Используйте маркировочные кольца согласно принятой цветовой схеме: L1 - жёлтое, L2 - зелёное, L3 - красное, N/PE - чёрное
• После монтажа проверьте усилие затяжки - если головка болта не сорвана, значит, момент был слишком мал; если она уже сломана - всё в порядке
• Храните наконечники в сухом месте - даже с оловянным покрытием длительная влага может вызвать помутнение поверхности
