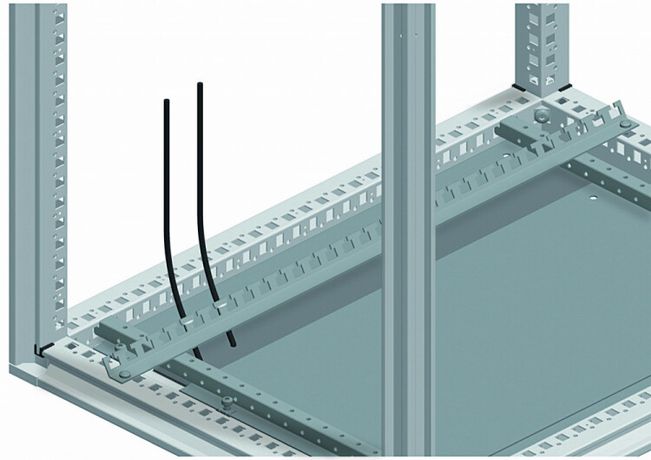

Органайзер кабельный L800 сталь угол 90град. SchE NSYCFS98 APC

Органайзер кабельный Д800 сталь угол 90 градусов от Schneider Electric — элемент крепления для упорядоченного монтажа кабелей внутри шкафов управления. Артикул nsycfs98 предназначен для работы в промышленных условиях совместно со шкафами серий Spacial, Thalassa и Prisma Plus.

Назначение и область применения

Оrganайзер кабельный Д800 сталь угол 90 градусов используется для фиксации и маршрутизации силовых и слаботочных кабелей внутри электрощитов. Угол 90 градусов позволяет изменить направление трассы кабелей, сохраняя компактность и порядок. Применяется в промышленных системах автоматизации, на производствах, в энергообъектах и объектах с жесткими требованиями к организации проводки.

Технические характеристики

• Форма: угловой, 90 градусов
• Ширина: 800 мм
• Материал: сталь
• Покрытие: гальванически оцинкованное — защищает от коррозии в агрессивной среде
• Тип: органайзер для кабелей, не является несущей конструкцией

Совместимость и монтаж

Органайзер кабельный Д800 сталь угол 90 градусов совместим с шкафами Schneider Electric серий Spacial, Thalassa и Prisma Plus. Крепится к боковым стенкам шкафа с помощью стандартных крепежных отверстий, предусмотренных в профилях этих моделей. Монтировать можно как вертикально, так и горизонтально — в зависимости от расположения кабельных трасс. Для надежного крепления используйте самонарезающие винты, соответствующие толщине стенки шкафа.

Безопасность и стандарты

Изделие не имеет собственной степени защиты IP, но предназначено для установки внутрь шкафов с классом защиты IP55. Гальваническое цинкование обеспечивает долговечность в условиях повышенной влажности и химических паров. Соответствует требованиям к материалам, применяемым в промышленном электрооборудовании.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к коррозии — оцинкованное покрытие выдерживает длительную эксплуатацию в сырых и запыленных помещениях
• Совместимость с популярными сериями шкафов Schneider Electric — снижает время сборки и исключает необходимость адаптации
• Четко заданная форма 90° позволяет избежать перегибов и повреждений кабелей при изменении направления трассы

Ограничения применения

• Не предназначен для наружной установки — работает только внутри закрытых шкафов
• Не рассчитан на восприятие значительных механических нагрузок сверх массы кабелей — не использовать как опору для оборудования
• Подходит только для шкафов с соответствующими крепежными отверстиями; несовместим с шкафами других производителей без доработки

Примеры использования

• Управление кабелями между входным распределителем и частотными преобразователями в промышленном станке
• Организация вывода сигналов от датчиков к контроллеру в системе конвейера
• Разделение силовых и сигнальных кабелей в щите управления насосной станцией

Практические советы

• Перед монтажом проверьте, что ширина органайзера (800 мм) соответствует ширине вашего шкафа — он не должен выступать за пределы корпуса
• При использовании в местах с высокой вибрацией дополнительно фиксируйте кабели хомутиками, чтобы избежать перетирания
• Не перегружайте органайзер — максимальная плотность кабелей должна позволять свободно закрывать дверцу шкафа
• При замене старого органайзера — убедитесь, что новый артикул nsycfs98 точно соответствует по форме и положению крепежных точек
