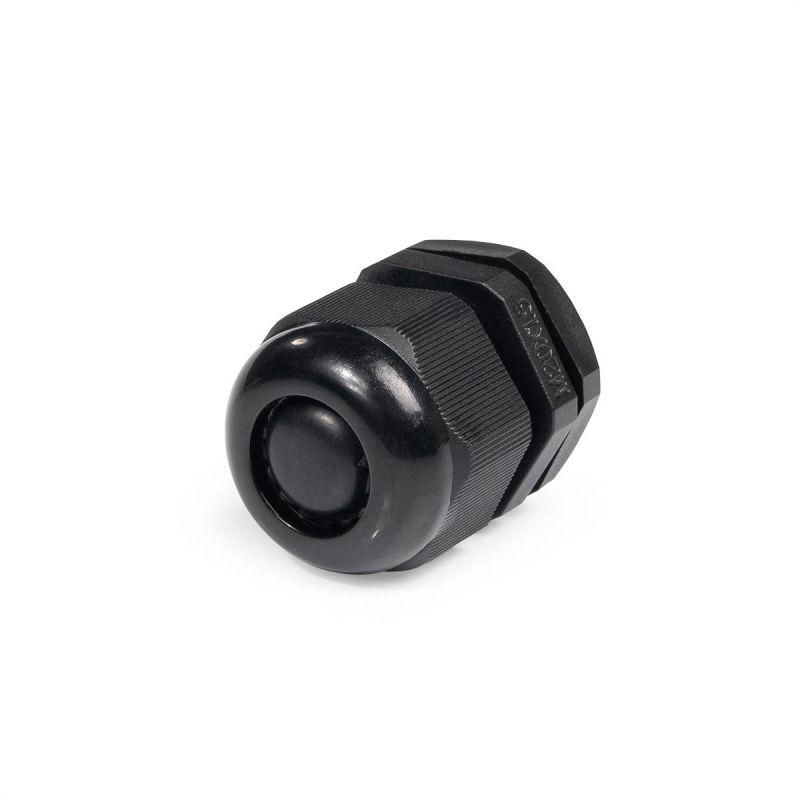

Кабельный ввод пластиковый М20 (10-14 мм) | 88161 Fortisflex КВТ

Ввод кабельный пластиковый М20 (10-14 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 10–14 мм в электрошкафах и наружных устройствах. Благодаря высокой степени защиты IP68 и материалам, устойчивым к температурным перепадам и химическим воздействиям, этот ввод подходит для жестких условий эксплуатации.

Назначение и область применения

Ввод кабельный пластиковый М20 (10-14 мм) предназначен для герметичного прохода кабелей через стенки электрооборудования — шкафов управления, распределительных устройств, промышленных автоматических систем. Подходит как для внутренней, так и для наружной установки. Особенно эффективен там, где требуется защита от пыли, воды, масел и агрессивных сред.

Технические характеристики

• Диаметр кабеля: 10–14 мм — подходит для плоских и круглых кабелей указанного размера;
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду;
• Материал корпуса: полиамид PA6.6 — самозатухающий, безгалогенный, устойчив к УФ-излучению;
• Уплотнитель: неопрен — эластичный, долговечный, сохраняет герметичность при температурных колебаниях;
• Температура эксплуатации: от –40 °C до +100 °C (кратковременно до +120 °C);
• Резьба: метрическая M20 по стандарту EN 60423;
• Длина резьбы: 15 мм — достаточна для плотного соединения с тонкими стенками корпусов;
• Размер ключа: 27 мм — удобно затягивать стандартными ключами;
• Контргайка: есть — позволяет фиксировать положение ввода и исключить самоотвинчивание;
• Электрическая прочность: 60 кВ/мм — безопасен при высоких напряжениях;
• Удельное сопротивление: 1×10¹² Ом·см — отличная диэлектрическая изоляция;
• Цвет: чёрный — не выгорает на солнце;
• Состав: безгалогенный — соответствует требованиям экологической безопасности;
• Зона уплотнения: многослойная — обеспечивает герметичность даже при деформации кабеля;
• Исполнение: прямолинейное — компактное расположение, легко монтируется в ограниченном пространстве;
• Покрытие: необработанное — не требует дополнительной подготовки перед установкой.

Совместимость и монтаж

Ввод кабельный пластиковый М20 (10-14 мм) совместим с любыми корпусами, имеющими отверстие диаметром 20 мм. Для точного сверления используйте гидравлические прессы ПГПО-60, ПГРО-60А или аналогичные с матрицами НМПО-MG. Перед установкой проверьте, чтобы диаметр отверстия точно соответствовал размеру резьбы — допуск ±0,1 мм. Контргайка фиксируется после завинчивания основной гайки; стопорные засечки на гайке препятствуют её самостоятельному отворачиванию под вибрацией. Убедитесь, что кабель не перегнут внутри ввода — это снижает риск повреждения уплотнения.

Безопасность и стандарты

Ввод соответствует стандарту EN 60423 для метрической резьбы и обеспечивает класс защиты IP68. Материал корпуса и уплотнителя не содержат галогенов, что делает изделие безопасным при горении — не выделяет токсичных паров. Электрическая прочность 60 кВ/мм гарантирует работу в условиях повышенных напряжений. Продукт сертифицирован для применения в промышленных системах, в том числе во взрывоопасных зонах при соблюдении других норм.

Преимущества

• Высокая степень защиты IP68 — работает даже под водой;
• Устойчивость к широкому диапазону температур — от Arctic до печи;
• Защита от химического воздействия — масло, бензин, растворители не разрушают материалы;
• UV-защита — не теряет цвет и механическую прочность на улице;
• Многослойное уплотнение — адаптируется к различным формам кабелей;
• Контргайка со стопорами — исключает случайное ослабление крепления;
• Безгалогенная конструкция — безопасна для людей и окружающей среды.

Ограничения применения

Ввод кабельный пластиковый М20 (10-14 мм) не предназначен для кабелей меньшего диаметра — менее 10 мм. При использовании слишком тонкого кабеля уплотнение не будет плотно прилегать, что нарушит герметичность. Также не рекомендуется применять для кабелей с жёсткой бронёй или внешним диаметром более 14 мм — возможна деформация уплотнителя. Не используется в качестве точки крепления для нагрузки на кабель — все усилия должны восприниматься конструкцией оборудования, а не вводом.

Примеры использования

• Щитовые помещения на промышленных объектах — ввод силовых и сигнальных кабелей в АСУ ТП;
• Наружные осветительные и контрольные пункты — защищённые вводы для камер, датчиков, светильников;
• Оборудование пищевой и фармацевтической промышленности — благодаря безгалогенному составу и легкости очистки;
• Подземные и подводные системы — насосные станции, канализационные камеры;
• Автомобильные и железнодорожные системы — вводы в контроллеры, блоки питания.

Практические советы

• Перед установкой протестируйте подходящий кабель — он должен свободно входить в уплотнение, но не болтаться;
• Не применяйте инструменты с острыми краями при работе с уплотнителем — можно повредить резиновое кольцо;
• При монтаже в металлические корпуса используйте переходники или изолирующие прокладки, если нужна электрическая развязка;
• Проверяйте наличие маркировки “27” на гайке — она указывает правильный размер ключа и помогает избежать ошибок;
• При замене старого ввода — всегда проверяйте состояние уплотнительного кольца. Его нельзя ремонтировать — только менять целиком;
• Для частых демонтажей рассмотрите использование вводов с быстроразъёмными элементами — данный тип не предназначен для многократного вскрытия.
